IMFEC12 ABB Bailey Infi 90 ενότητα συμφωνικής αναλογική εισαγωγής 15 ανταλλακτικά PLC σημείου
Λεπτομέρειες προϊόντων:
| Εμπορικό σήμα |
ABB |
| Πρότυπο |
IMFEC12 |
| Ταυτότητα προϊόντων |
N/M |
| Όρος |
Νέος |
| Ακαθάριστο βάρος |
2,2 λίβρες/35,2 oz/1kg |
| Μέγεθος συσκευασίας |
7» Χ 7» Χ 4» (18 εκατ. Χ 18 εκατ. Χ 10 εκατ.) |
| Χώρα προέλευσης |
Εσθονία |
| Χρονική ανοχή |
Στο απόθεμα |
| Στέλνοντας λιμένας |
Xiamen |
| Πληρωμή |
T/T |
| Τιμή πωλήσεων |
Έρευνα |
| Χρώμα |
Εξαρτάται από το υλικό |
| Εξουσιοδότηση |
12 μήνες |
| Χρονική ανοχή |
5-8 ημέρες εργασίας |
| Συνεργάτες αγγελιαφόρων |
DHL, UPS, TNT, Fedex και EMS |
Πρόσθετες πληροφορίες:
| Πρότυπο |
IMFEC12 |
|
Απαιτήσεις δύναμης
Λειτουργούσα δύναμη
Διασκεδασμός δύναμης
Overvoltage κατηγορία
|
5 VDC, ±5% σε 85 μΑ χαρακτηριστικά
+15 VDC, ±5% σε 25 μΑ χαρακτηριστικά
-15 VDC, ±5% σε 20 μΑ χαρακτηριστικά
1.1 W χαρακτηριστικό
Ι για τη δύναμη ανά ANSI/ISA S82.01-1994
|
Λειτουργία
Αναλογικές εισαγωγές
Αναλογικές σειρές εισαγωγής
Αναλογικές αναπροσαρμογές
Ψηφιακές αναπροσαρμογές FSK (IMFEC11 μόνο)
A/D ψήφισμα
Αναλογική ακρίβεια
4 έως 20 μΑ
1 έως 5 VDC
0 έως 5 VDC
0 έως 10 VDC
-10 έως +10 VDC
0 έως 1 VDC
Ψηφιακή ακρίβεια FSK (IMFEC11 μόνο)
Κοινή τάση τρόπου
Κοινή απόρριψη τρόπου
Κανονική απόρριψη τρόπου
Σύνθετη αντίσταση εισαγωγής
Overvoltage κατηγορία
|
15 ανεξάρτητα διαμορφωμένα κανάλια
4 έως 20 μΑ, 1 έως 5 VDC, 0 έως 1 VDC,
0 έως 5 VDC, 0 έως 10 VDC, -10 έως +10 VDC
A/D μετατροπές 5 φορές/SEC
3 έως 10 φορές/SEC (στη διαμόρφωση λεωφορείων τομέων)
14 μπιτ με την πολικότητα
0,1%
0,1%
0,1%
0,1%
0,1%
0,25%
Όπως την ακρίβεια συσκευών αποστολής σημάτων για κάθε εισαγωγή
-12 VDC ελάχιστο, +15 VDC μέγιστο
±12 VDC (±1 VDC) εισαγμένη έκταση
±10 VDC (±5 VDC) εισαγμένη έκταση
±5 VDC (±10 VDC) εισαγμένη έκταση
ελάχιστο 90 DB στο 50/60 Hz
ελάχιστο 70 DB στο 50/60 Hz
Μεγαλύτερος από 1 MΩ (κάθε κανάλι)
ΙΙΙ για τις εισαγωγές ανά ANSI/ISA S82.01-1994
|
| Μοντάρισμα |
Καταλαμβάνει μια ενιαία αυλάκωση σε ένα τυποποιημένο INFI 90 ΑΝΟΙΚΤΉ τοποθετώντας μονάδα ενότητας (MMU) |
|
Πιστοποίηση
Καναδικό εργοστάσιο ένωσης προτύπων (CSA) αμοιβαίο (FM) (εν αναμονή)
|
Επικυρωμένος για τη χρήση ως εξοπλισμός ελέγχου διεργασίας σε μια συνηθισμένη (nonhazardous) έγκριση θέσης για τις ακόλουθες κατηγορίες, nonincendive για: Η κατηγορία Ι τμήμα 2, ομαδοποιεί το Α, Β, Γ, κατηγορία ΙΙ, τμήμα 2, ομάδες Φ, Γ Δ |
Περιγραφή:
Οι υψηλού επιπέδου αναλογικές εισαγωγές ενότητας εισαγωγής IMFEC12 (FEC) 15 κανάλια των αναλογικών σημάτων μόνο στον πολλών χρήσεων επεξεργαστή (MFP) ή την πολλών χρήσεων ενότητα ελεγκτών (MFC). Οι υψηλού επιπέδου αναλογικές εισαγωγές ενότητας εισαγωγής IMFEC11 (FEC) 15 κανάλια των κλειδωμένων (FSK) μετατόπιση ψηφιακών σημάτων ανάλογου ή συχνότητας στην ενότητα MFP ή MFC. Η ενότητα IMFEC11 εκτελεί όλες τις λειτουργίες της ενότητας IMFEC12 και παρέχει επίσης στην επικοινωνία το Bailey-Fischer & τη γραμμή αχθοφόρων ψηφιακών έξυπνων συσκευών αποστολής σημάτων FSK και άλλων έξυπνων συσκευών σε ένα λεωφορείο τομέων ή το σημείο για να δείξει τη διαμόρφωση
Το προσωπικό εγκατάστασης και εφαρμογής πρέπει να έχει σταθερές βάσεις στον ηλεκτρονικό έλεγχο ενοργάνωσης και διεργασίας. Πρέπει να εξοικειωθούν με τις κατάλληλες να στηρίξουν και ασφάλειας διαδικασίες για την ηλεκτρονική ενοργάνωση. Οι χειριστές πρέπει να έχουν γνώση της διαδικασίας και πρέπει να διαβάσουν και να καταλάβουν αυτήν την οδηγία πρίν τοποθετούν την ενότητα σε λειτουργία.

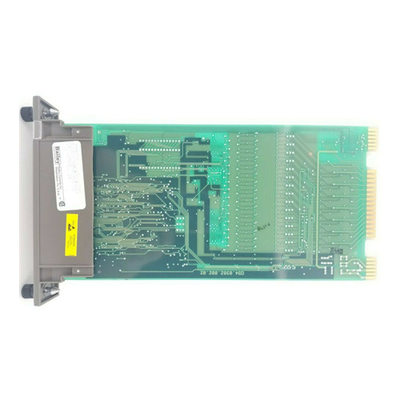

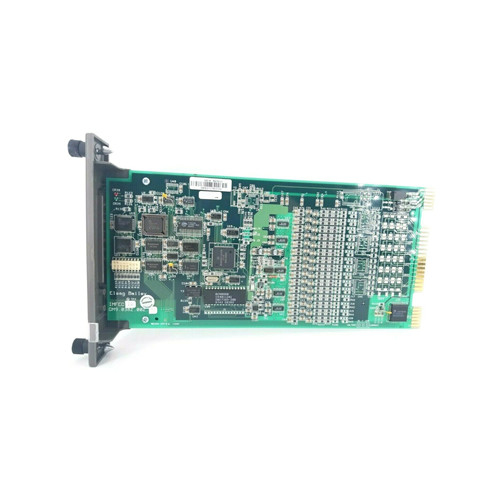

Η ενότητα FEC είναι μια ευφυής ενότητα, με τον επί του σκάφους μικροεπεξεργαστή, τη μνήμη, τον αναλογικούς σε ψηφιακό μετατροπέα και τα στοιχεία κυκλώματος επικοινωνίας. Η ενότητα είναι ενιαίος τυπωμένος πίνακας κυκλωμάτων που καταλαμβάνει μια αυλάκωση σε μια τοποθετώντας μονάδα ενότητας (MMU). Δύο αιχμάλωτοι σύρτες στο γείσο ενότητας το εξασφαλίζουν στην τοποθετώντας μονάδα ενότητας. Η ενότητα έχει τρεις συνδετήρες ακρών καρτών για τα εξωτερικά σήματα (εισαγωγές και επικοινωνία συσκευών αποστολής σημάτων), την επικοινωνία συστημάτων (I/O λεωφορείο αποσυμπιεστών) και τη δύναμη. Η ενότητα λαμβάνει την εισαγωγή μέσω μιας σύνδεσης καλωδίων σε μια μονάδα λήξης (TU) ή την ενότητα λήξης (TM). Η καλωδίωση από τις συσκευές τομέων συνδέει με τους τελικούς φραγμούς στη μονάδα λήξης ή την ενότητα λήξης. Ο πίνακας κυκλωμάτων IMFEC11 έχει 18 άλτες τρεις άλτες που επιτρέπουν τον τρόπο λειτουργίας και επικοινωνίας (J2, J3 και J4) και 15 αλτών που επιλέγουν την τάση/την τρέχουσα εισαγωγή (J6 μέσω J20). Ένα dipswitch που θέτει (S1) κρατά τη I/O διεύθυνση λεωφορείων αποσυμπιεστών της ενότητας.
