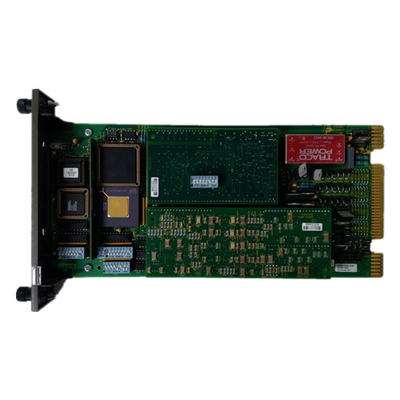

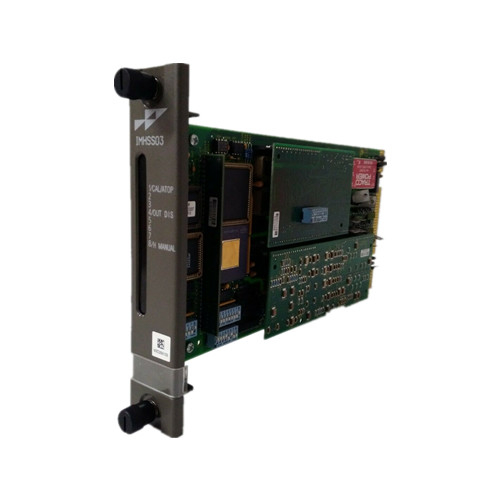

IMHSS03 ABB Bailey Infi 90 ενότητα συμφωνικής αναλογική εισαγωγής 15 ανταλλακτικά PLC σημείου
Λεπτομέρειες προϊόντων:
| Εμπορικό σήμα |
ABB |
| Πρότυπο |
IMHSS03 |
| Ταυτότητα προϊόντων |
N/M |
| Όρος |
Νέος |
| Ακαθάριστο βάρος |
2,2 λίβρες/35,2 oz/1kg |
| Μέγεθος συσκευασίας |
7» Χ 7» Χ 4» (18 εκατ. Χ 18 εκατ. Χ 10 εκατ.) |
| Χώρα προέλευσης |
Εσθονία |
| Χρονική ανοχή |
Στο απόθεμα |
| Στέλνοντας λιμένας |
Xiamen |
| Πληρωμή |
T/T |
| Τιμή πωλήσεων |
Έρευνα |
| Χρώμα |
Εξαρτάται από το υλικό |
| Εξουσιοδότηση |
12 μήνες |
| Χρονική ανοχή |
5-8 ημέρες εργασίας |
| Συνεργάτες αγγελιαφόρων |
DHL, UPS, TNT, Fedex και EMS |
Πρόσθετες πληροφορίες:
| Πρότυπο |
IMHSS03 |
|
Απαιτήσεις δύναμης
Λειτουργούσα τάση
Διασκεδασμός δύναμης
|
+5 VDC, ±5% σε 576 μΑ χαρακτηριστικά
+15 VDC, ±5% σε 15 μΑ χαρακτηριστικά
-15 VDC, ±5% σε 12 μΑ χαρακτηριστικά
+24 VDC, ±10% σε 335 μΑ χαρακτηριστικά (από τη μονάδα λήξης)
2.88 W (+5 VDC) χαρακτηριστικό
0,23 W (+15 VDC) χαρακτηριστικό
0,18 W (- 15 VDC) χαρακτηριστικό
8.04 W (24 VDC) χαρακτηριστικό
|
|
Δήλωση σημαδιών CE (εκκρεμής για IMFCS01)
EMC96 οδηγία 89/336/ΕΟΚ
Οδηγία 73/23/ΕΟΚ χαμηλής τάσης
|
Αυτό το προϊόν, όταν εγκαθίσταται σε ένα συμφωνικό γραφείο, συμμορφώνεται με τις ακόλουθα οδηγίες/τα πρότυπα για το ce-haraktirjsmo'.
En50082-2 γενικά πρότυπα ασυλίας - μέρος 2: Βιομηχανικό περιβάλλον
En50081-2 γενικά πρότυπα εκπομπής - μέρος 2: Βιομηχανικό περιβάλλον
En61010-1 απαιτήσεις ασφάλειας για τον ηλεκτρικό εξοπλισμό για τη μέτρηση,
Ο έλεγχος και το εργαστήριο χρησιμοποιούν - μέρος 1: Γενικές απαιτήσεις
|
| Προστασία κύματος |
Συναντά το κύμα των ieee-472-1974 αντιστέκεται τη δοκιμή ικανότητας
|
|
Περιβαλλοντικός
Περιβαλλοντική θερμοκρασία
Σχετική υγρασία
Ύψος
Ατμοσφαιρική ποιότητα
|
0° σε 70°C (32° σε 158°F)
5% σε 95% μέχρι 55°C (131°F) (noncondensing)
5% σε 45% σε 70°C (158°F) (noncondensing)
Θάλασσα - επίπεδο σε 3 χλμ (1,86 μίλια)
Noncorrosive
|
| Μοντάρισμα |
Καταλαμβάνει μια αυλάκωση σε μια τυποποιημένη τοποθετώντας μονάδα ενότητας. |
| Πιστοποίηση |
CSA που πιστοποιείται ως εξοπλισμός ελέγχου διεργασίας σε μια συνηθισμένη (μη-επικίνδυνη) θέση. |
Περιγραφή:
Το ράφι I/O αρμονίας ενσωματώνει ποικίλες συσκευές εισαγωγής και παραγωγής για να διασυνδέσει τα σήματα διαδικασίας στη διοίκηση επιχειρήσεων και το σύστημα ελέγχου SymphonyTM. Μια υδραυλική σερβο ενότητα IMHSS03 και μια αντίθετη ενότητα συχνότητας IMFCS01 διασυνδέουν τις εισαγωγές και τα αποτελέσματα τομέων που χρησιμοποιούνται στον έλεγχο στροβίλων. Οι ενότητες κάθε μια αποτελούνται από έναν ενιαίο τυπωμένο πίνακα κυκλωμάτων που καταλαμβάνει μια αυλάκωση σε μια τοποθετώντας μονάδα ενότητας (MMU). Γενικά, οι άλτες και ανάβουν τον τυπωμένους πίνακα κυκλωμάτων και τους άλτες και dipshunts στη μονάδα λήξης διαμορφώστε την ενότητα και τα I/O κανάλια του. Ένα καλώδιο συνδέει τη I/O ενότητα με τη μονάδα λήξης του. Τα φυσικά σημεία σύνδεσης για την καλωδίωση τομέων είναι στη μονάδα λήξης.
Η υδραυλική σερβο ενότητα IMHSS03 είναι μια ενότητα ελέγχου θέσης βαλβίδων. Παρέχει μια διεπαφή μέσω της οποίας ένας ελεγκτής αρμονίας μπορεί να οδηγήσει μια σερβο βαλβίδα ή το μετατροπέα I/H για να παρέχει το χειρωνακτικό ή αυτόματο έλεγχο ενός υδραυλικού ενεργοποιητή. Ο ελεγκτής χρησιμοποιεί τον κώδικα 55 ή 150 λειτουργίας (υδραυλικός σερβο) για να διαμορφώσει και να έχει πρόσβαση στα εισόδου-εξόδου κανάλια ενότητας. Οι χαρακτηριστικές χρήσεις για την ενότητα τοποθετούν των βαλβίδων ρυθμιστικών βαλβίδων και ελέγχου στροβίλων ατμού, των βαλβίδων καυσίμων στροβίλων αερίου, vanes οδηγών κολπίσκων, και της γωνίας ακροφυσίων. Με τη ρύθμιση του ρεύματος στη σερβο βαλβίδα, η ενότητα IMHSS03 μπορεί να αρχίσει μια αλλαγή στη θέση ενεργοποιητών. Ο υδραυλικός ενεργοποιητής μπορεί έπειτα να τοποθετήσει, παραδείγματος χάριν, μια βαλβίδα καυσίμων στροβίλων αερίου ή μια βαλβίδα κυβερνητών ατμού. Καθώς η βαλβίδα ανοίγει ή κλείνει, ρυθμίζει τη ροή καυσίμων ή ατμού στο στρόβιλο, ελέγχοντας κατά συνέπεια την ταχύτητα στροβίλων. Ένας γραμμικός μεταβλητός διαφορικός μετασχηματιστής (LVDT) παρέχει η θέση ότι ενεργοποιητών ανατροφοδοτεί στην υδραυλική σερβο ενότητα. Η ενότητα IMHSS03 είναι μια ευφυής I/O ενότητα με έναν εν πλω μικροεπεξεργαστή, μια μνήμη, και στοιχεία κυκλώματος επικοινωνίας. Στις περισσότερες εφαρμογές, η ενότητα IMHSS03 λειτουργεί με την αντίθετη ενότητα συχνότητας IMFCS01.
