Name: Ενότητα Intel x86 ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ PLC X20CP1382 B&R X20 400 MHZ συμβατή με τον ενσωματωμένο I/O επεξεργαστή
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP1382
Price: 4,690.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα B&R PLC αυτοματοποίησης

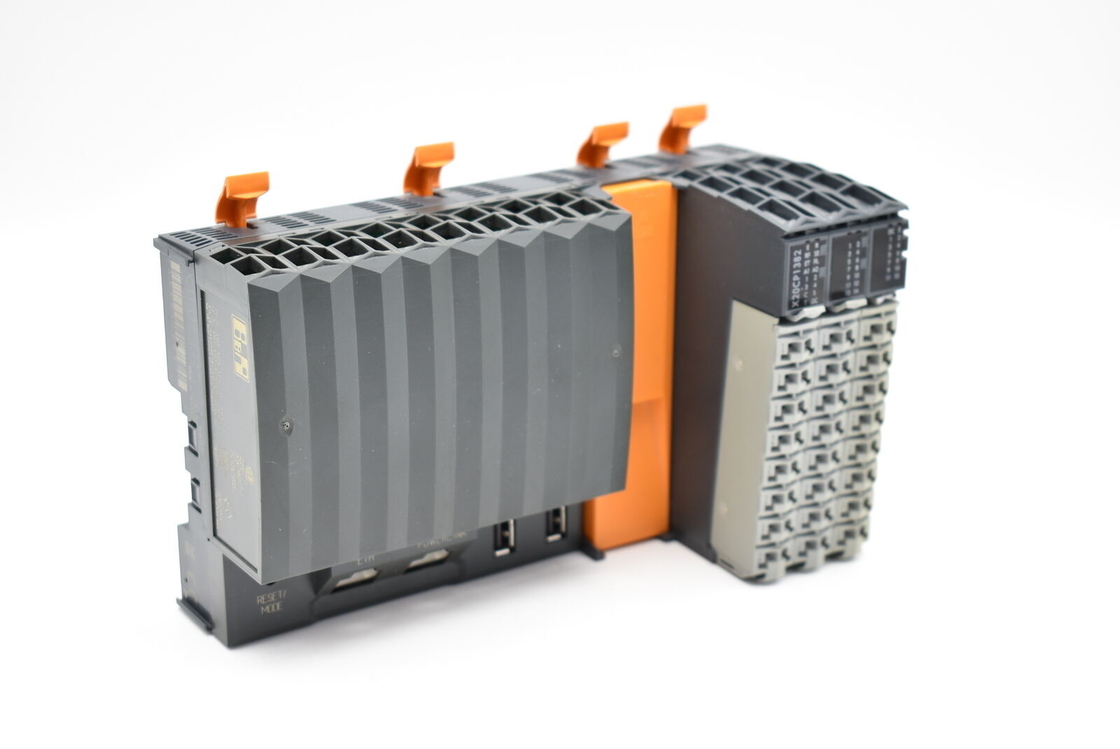

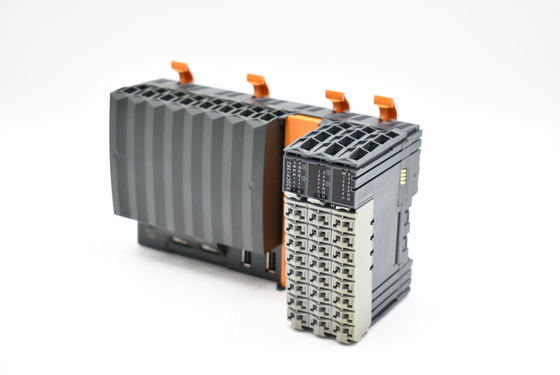

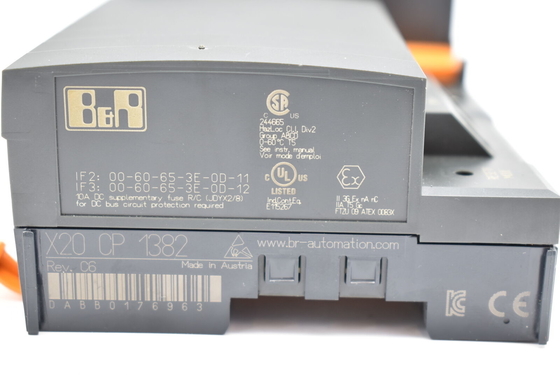

Ενότητα Intel x86 ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ PLC X20CP1382 B&R X20 400 MHZ συμβατή με τον ενσωματωμένο I/O επεξεργαστή

Λεπτομέρειες:

Τόπος καταγωγής:	ΑΥΣΤΡΙΑ
Μάρκα:	B&R
Πιστοποίηση:	COC
Αριθμό μοντέλου:	X20CP1382

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1EA
Τιμή:	USD
Χρόνος παράδοσης:	3-5 ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	10EA

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντων:	B&R	Πρότυπο προϊόντων:	X20CP1382
Τύπος προϊόντων:	Ενότητα ΚΜΕ	Κώδικας ταυτότητας:	0xDABB
Τάση εισαγωγής:	24 VDC -15%/+20%	Διαστάσεις:	1649975 χιλ.
Βάρος:	310g	Εξουσιοδότηση:	1 έτος
Επισημαίνω:	Ενότητα ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ PLC B&R X20 , PLC X20CP1382 B&R X20 , PLC αυτοματοποίησης 400 MHZ B&R

Ενότητα Intel X86 ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ PLC X20CP1382 B&R X20 400 MHZ συμβατή με τον ενσωματωμένο I/O επεξεργαστή

ΥΛΙΚΟΣ ΑΡΙΘΜΟΣ:

X20CP1382

ΠΕΡΙΓΡΑΦΗ:

Intel x86 400 MHZ συμβατή με τον ενσωματωμένο I/O επεξεργαστή
Ethernet, POWERLINK με την αλυσόδεση ψηφοφορία-απάντησης και επί USB
1 αυλάκωση για τη μορφωματική επέκταση διεπαφών
30 ψηφιακές εισαγωγές/αποτελέσματα και 2 αναλογικές εισαγωγές που ενσωματώνονται στη συσκευή
2 εν πλω κίνηση λάμψης ΜΒ
256 ΜΒ DDR3 SDRAM
Fanless
Καμία μπαταρία
Υποστηριγμένο σε πραγματικό χρόνο ρολόι

Η συμπαγής ΚΜΕ σειρά X20 χαρακτηρίζεται από 3 ενσωματωμένες I/O ενότητες. Η συσκευή είναι εξοπλισμένη με 30 διαφορετικά ψηφιακά εισαγωγές/αποτελέσματα και 2 αναλογικές εισαγωγές. 1 αναλογική εισαγωγή μπορεί να χρησιμοποιηθεί για τη μέτρηση θερμοκρασίας αντίστασης PT1000.

Το X20CP1382 είναι εξοπλισμένο με τη Intel x86 συμβατό επεξεργαστή 400 MHZ, 256 ΜΒ RAM και την ενσωματωμένη κίνηση λάμψης 2 ΜΒ. Το FRAM για την αποθήκευση των remanent μεταβλητών έχει 32 KB διαθέσιμα. Ένα fanless και μπαταρία-ελεύθερο σχέδιο εξασφαλίζει συντήρηση-ελεύθερη λειτουργία.

Η ΚΜΕ είναι εξοπλισμένη με Ethernet, 2x USB και μια διεπαφή RS232. Επιπλέον, POWERLINK και ΜΠΟΡΕΊ να μεταφέρει είναι διαθέσιμο ως ενσωματωμένες διεπαφές. Εάν οι πρόσθετες συνδέσεις fieldbus απαιτούνται, η ΚΜΕ μπορεί να αναβαθμιστεί με μια ενότητα διεπαφών από την τυποποιημένη σειρά προϊόντων X20.

Σύντομη περιγραφή

Διεπαφές	1x RS232, 1x Ethernet, 1x POWERLINK, 2x USB, σύνδεση 1x X2X, 1x ΜΠΟΡΕΊ να μεταφέρει
Ενότητα συστημάτων	ΚΜΕ

Γενικές πληροφορίες

B&R κώδικας ταυτότητας	0xDABB
Ψύξη	Fanless
Δείκτες θέσης	Η λειτουργία ΚΜΕ, Ethernet, POWERLINK, RS232, ΜΠΟΡΕΊ να μεταφέρει, ΜΠΟΡΕΊ να μεταφέρει τη λήξη του αντιστάτη, παροχή ηλεκτρικού ρεύματος ΚΜΕ, I/O παροχή ηλεκτρικού ρεύματος, I/O λειτουργία ανά κανάλι
Διαγνωστικά
Αποτελέσματα	Ψηφιακά αποτελέσματα: Ναι, χρησιμοποιώντας το δείκτη θέσης των οδηγήσεων και το λογισμικό (θέση λάθους παραγωγής)
Λειτουργία ΚΜΕ	Ναι, χρησιμοποιώντας το δείκτη θέσης των οδηγήσεων
ΜΠΟΡΕΣΤΕ να μεταφέρετε τη μεταφορά δεδομένων	Ναι, χρησιμοποιώντας το δείκτη θέσης των οδηγήσεων
RS232 μεταφορά δεδομένων	Ναι, χρησιμοποιώντας το δείκτη θέσης των οδηγήσεων
Εισαγωγές	Αναλογικές εισαγωγές: Ναι, χρησιμοποιώντας το δείκτη θέσης των οδηγήσεων και το λογισμικό
Ethernet	Ναι, χρησιμοποιώντας το δείκτη θέσης των οδηγήσεων
I/O παροχή ηλεκτρικού ρεύματος	Ναι, χρησιμοποιώντας το δείκτη θέσης των οδηγήσεων
POWERLINK	Ναι, χρησιμοποιώντας το δείκτη θέσης των οδηγήσεων
Έλεγχος τάσης ανεφοδιασμού	Ναι, χρησιμοποιώντας το δείκτη θέσης των οδηγήσεων
Θερμοκρασία	Ναι, χρησιμοποιώντας τον κατάλογο λογισμικού
Λήξη του αντιστάτη	Ναι, χρησιμοποιώντας το δείκτη θέσης των οδηγήσεων
Υποστήριξη
Πλεονασμός ελεγκτών	Αριθ.
Υποστήριξη ACOPOS	Ναι
αντίδραση-ικανά I/O κανάλια	Αριθ.
Οπτική συστατική υποστήριξη	Ναι
Κατανάλωση ισχύος χωρίς την ενότητα διεπαφών και USB	5.5 W
Κατανάλωση ισχύος για την παροχή ηλεκτρικού ρεύματος συνδέσεων X2X	0,8 W
Κατανάλωση ισχύος
Εσωτερικό I/O	2.3 W
Πρόσθετος διασκεδασμός δύναμης που προκαλείται από τους ενεργοποιητές (ανθεκτικούς) [W]	-
Τύπος γραμμών σημάτων	Οι προστατευμένες γραμμές πρέπει χρησιμοποιώ για όλα τις μεγάλες ψηφιακά εισαγωγές/τα αποτελέσματα, μήκος γραμμών: Μέγιστο 20 μ
Πιστοποιήσεις
CE	Ναι
UKCA	Ναι
ATEX	Ζώνη 2, ΙΙ πρώην αέρια χρωματογραφία NA nC IIA T5 3G IP20, TA (δείτε το εγχειρίδιο του χρήστη X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Βιομηχανικός εξοπλισμός ελέγχου
HazLoc	cCSAus 244665 Εξοπλισμός ελέγχου διεργασίας για τις επικίνδυνες θέσεις Κατηγορία Ι, τμήμα 2, ομάδες ABCD, T5
DNV	Θερμοκρασία: Β (0 - 55°C) Υγρασία: Β (μέχρι 100%) Δόνηση: Β (4 γ) EMC: Β (γέφυρα και ανοικτή γέφυρα)
LR	ENV1
KR	Ναι
ABS	Ναι
EAC	Ναι

Παροχή ηλεκτρικού ρεύματος συνδέσεων ΚΜΕ και X2X

Τάση εισαγωγής	24 VDC -15%/+20%
Ρεύμα εισαγωγής	Μέγιστο 1 Α
Θρυαλλίδα	Ενσωματωμένος, δεν μπορεί να αντικατασταθεί
Αντίστροφη προστασία πολικότητας	Ναι

X2X παραγωγή παροχής ηλεκτρικού ρεύματος συνδέσεων

Ονομαστική δύναμη παραγωγής	2 W
Παράλληλη σύνδεση	Ναι
Περιττή λειτουργία	Ναι

I/O παροχή ηλεκτρικού ρεύματος εισαγωγής

Τάση εισαγωγής	24 VDC -15%/+20%
Θρυαλλίδα	Απαραίτητη θρυαλλίδα γραμμών: Μέγιστο 10 Α, αργός-χτύπημα

I/O παροχή ηλεκτρικού ρεύματος παραγωγής

Ονομαστική τάση παραγωγής	24 VDC
Επιτρεπτό φορτίο επαφών	10 Α

Ελεγκτής

Σε πραγματικό χρόνο ρολόι	Διατήρηση για τουλάχιστον 300 ώρες, τύπος. 1000 ώρες σε 25°C, 1 ανάλυση του s, -18 έως 28 PPM ακρίβειας σε 25°C
FPU	Ναι
Επεξεργαστής
Τύπος	Vx86EX
Συχνότητα ρολογιών	400 MHZ
L1 κρύπτη
Κώδικας στοιχείων	16 KB
Κώδικας προγράμματος	16 KB
L2 κρύπτη	128 KB
Ενσωματωμένος I/O επεξεργαστής	I/O σημεία στοιχείων διαδικασιών στο υπόβαθρο
Μορφωματικές αυλακώσεις διεπαφών	1
Remanent μεταβλητές	32 KB FRAM, έτη διατήρησης >10
Το πιό σύντομο κύκλος ζωών κατηγορίας στόχου	1 κα
Το χαρακτηριστικό κύκλος ζωών οδηγίας	0,0199 µs
Τυποποιημένη μνήμη
RAM	256 ΜΒ DDR3 SDRAM
Μνήμη εφαρμογής
Τύπος	2 αστραπιαία σκέψη ΜΒ eMMC
Διατήρηση στοιχείων	10 έτη
Writable ποσό στοιχείων
Εγγυημένος	Φυματίωση 40
Αποτελέσματα για 5 έτη	21.9 GB/day
Εγγυημένος σβήστε/γράψτε τους κύκλους	20.000
Κώδικας λάθος-διόρθωσης (ECC)	Ναι

Διεπαφές

Διεπαφή IF1
Σήμα	RS232
Παραλλαγή	Η σύνδεση μέσω 16 καρφώνει τον τελικό φραγμό X20TB1F
Μέγιστη απόσταση	900 μ
Ρυθμός μεταφοράς	Μέγιστα 115,2 KBIT/s
Διεπαφή IF2
Σήμα	Ethernet
Παραλλαγή	1x RJ45 που προστατεύεται
Μήκος γραμμών	Μέγιστο 100 μ μεταξύ 2 σταθμών (μήκος τμήματος)
Ρυθμός μεταφοράς	10/100 MBIT/s
Μεταφορά
Φυσικό στρώμα	10base-t/100base-TX
Ημιαμφίδρομος	Ναι
Πλήρης-ντούμπλεξ	Ναι
Autonegotiation	Ναι
Αυτόματος-MDI/MDIX	Ναι
Διεπαφή IF3
Fieldbus	POWERLINK διαχείριση ή ελεγχόμενος κόμβος
Τύπος	Τύπος 4
Παραλλαγή	1x RJ45 που προστατεύεται
Μήκος γραμμών	Μέγιστο 100 μ μεταξύ 2 σταθμών (μήκος τμήματος)
Ρυθμός μεταφοράς	100 MBIT/s
Μεταφορά
Φυσικό στρώμα	100base-TX
Ημιαμφίδρομος	Ναι
Πλήρης-ντούμπλεξ	POWERLINK τρόπος: Κανένας/τρόπος Ethernet: Ναι
Autonegotiation	Ναι
Αυτόματος-MDI/MDIX	Ναι
Διεπαφή IF4
Τύπος	USB 1.1/2.0
Παραλλαγή	Τύπος Α
Μέγιστο ρεύμα παραγωγής	0,5 Α
Διεπαφή IF5
Τύπος	USB 1.1/2.0
Παραλλαγή	Τύπος Α
Μέγιστο ρεύμα παραγωγής	0,1 Α
Διεπαφή IF6
Fieldbus	X2X κύριος συνδέσεων
Διεπαφή IF7
Σήμα	ΜΠΟΡΕΣΤΕ να μεταφέρετε
Παραλλαγή	Η σύνδεση μέσω 16 καρφώνει τον τελικό φραγμό X20TB1F
Μέγιστη απόσταση	1000 μ
Ρυθμός μεταφοράς	Μέγιστο 1 MBIT/s
Λήξη του αντιστάτη	Ενσωματωμένος στην ενότητα
Ελεγκτής	SJA 1000

Ψηφιακές εισαγωγές

Ποσότητα	14 τυποποιημένες εισαγωγές, οι 4 μεγάλες εισαγωγές και 4 ανάμιξαν κανάλι, διαμόρφωση ως εισαγωγή ή παραγωγή χρησιμοποιώντας το λογισμικό
Ονομαστική τάση	24 VDC
Τάση εισαγωγής	24 VDC -15%/+20%
Ρεύμα εισαγωγής σε 24 VDC	X1 - Τυποποιημένες εισαγωγές: Τύπος. 3.5 μΑ X2 - τυποποιημένες εισαγωγές: Τύπος. 2.68 μΑ X2 - μεγάλες εισαγωγές: Τύπος. 3.5 μΑ X3 - μικτά κανάλια: Τύπος. 2.68 μΑ
Κύκλωμα εισαγωγής	Νεροχύτης
Φίλτρο εισαγωγής
Υλικό	Τυποποιημένες εισαγωγές και μικτά κανάλια: ≤200 μs Μεγάλες εισαγωγές: ≤2 μs, όταν χρησιμοποιείται ως τυποποιημένες εισαγωγές: ≤200 μs
Λογισμικό	Προεπιλογή 1 κα, διαμορφώσιμη μεταξύ κας 0 και 25 σε 0,1 αυξήσεις κας
Τύπος σύνδεσης	1-καλώδιο συνδέσεις
Αντίσταση εισαγωγής	X1 - Τυποποιημένες εισαγωγές: 6.8 kΩ X2 - τυποποιημένες εισαγωγές: 8.9 kΩ X2 - μεγάλες εισαγωγές: 6.8 kΩ X3 - μικτά κανάλια: 8.9 kΩ
Πρόσθετες λειτουργίες	X2 - Μεγάλες ψηφιακές εισαγωγές: υπολογισμός γεγονότος kHz 2x 250, μετρητής 2x αβ, επαυξητικός κωδικοποιητής ABR, κατεύθυνση/συχνότητα, μέτρηση περιόδου, μέτρηση πυλών, διαφορική χρονική μέτρηση, μετρητές ακρών, χρόνοι ακρών
Κατώτατο όριο μετατροπής
Χαμηλός	<5 VDC="">
Υψηλός	>15 VDC

Επαυξητικός κωδικοποιητής αβ

Ποσότητα	2
Εισαγωγές κωδικοποιητών	24 Β, ασυμμετρικό
Αντίθετο μέγεθος	τριανταδυάμπιτος
Συχνότητα εισαγωγής	Μέγιστο kHz 100
Αξιολόγηση	4x
Παροχή ηλεκτρικού ρεύματος κωδικοποιητών	Ενότητα-εσωτερικά, μέγιστα 300 μΑ
Χαρακτηριστικά υπερφόρτωσης της παροχής ηλεκτρικού ρεύματος κωδικοποιητών	Απόδειξη βραχυκυκλώματος, υπερφόρτωση-απόδειξη

Επαυξητικός κωδικοποιητής ABR

Ποσότητα	1
Εισαγωγές κωδικοποιητών	24 Β, ασυμμετρικό
Αντίθετο μέγεθος	τριανταδυάμπιτος
Συχνότητα εισαγωγής	Μέγιστο kHz 100
Αξιολόγηση	4x
Παροχή ηλεκτρικού ρεύματος κωδικοποιητών	Ενότητα-εσωτερικά, μέγιστα 300 μΑ
Χαρακτηριστικά υπερφόρτωσης της παροχής ηλεκτρικού ρεύματος κωδικοποιητών	Απόδειξη βραχυκυκλώματος, υπερφόρτωση-απόδειξη

Μετρητές γεγονότος

Ποσότητα	2
Μορφή σημάτων	Τετραγωνικός σφυγμός κυμάτων
Αξιολόγηση	1x
Συχνότητα εισαγωγής	Μέγιστο kHz 250
Αντίθετη συχνότητα	kHz 250
Αντίθετο μέγεθος	τριανταδυάμπιτος

Ανίχνευση ακρών/χρονική μέτρηση

Πιθανές μετρήσεις	Μέτρηση περιόδου, μέτρηση πυλών, διαφορική χρονική μέτρηση, άκρη αντίθετη, χρόνοι ακρών
Μετρήσεις ανά ενότητα	Κάθε λειτουργία μέχρι 2x
Αντίθετο μέγεθος	τριανταδυάμπιτος
Συχνότητα εισαγωγής	Μέγιστο kHz 10
Timestamp	1 ψήφισμα µs
Μορφή σημάτων	Τετραγωνικός σφυγμός κυμάτων

Αναλογικές εισαγωγές

Εισαγωγή	±10 Β ή 0 έως 20 μΑ/4 έως 20 μΑ, μέσω των διαφορετικών τελικών συνδέσεων
Τύπος εισαγωγής	Διαφορική εισαγωγή
Ψηφιακό ψήφισμα μετατροπέων
Τάση	±12-κομμάτι
Τρέχων	12-κομμάτι
Χρόνος μετατροπής	1 κανάλι επέτρεψε: 100 µs 2 κανάλια επέτρεψαν: 200 µs
Σχήμα παραγωγής
Τύπος στοιχείων	INT
Τάση	INT 0x8001 - 0x7FFF/1 LSB = 0x0008 = 2,441 MV
Τρέχων	INT 0x0000 - 0x7FFF/1 LSB = 0x0008 = 4,883 μA
Σύνθετη αντίσταση εισαγωγής στη σειρά σημάτων
Τάση	20 MΩ
Τρέχων	-
Φορτίο
Τάση	-
Τρέχων	<300>
Προστασία εισαγωγής	Προστασία ενάντια στην καλωδίωση με την τάση ανεφοδιασμού
Επιτρεπτό σήμα εισαγωγής
Τάση	Μέγιστο ±30 Β
Τρέχων	Μέγιστο ±50 μΑ
Παραγωγή της ψηφιακής αξίας κατά τη διάρκεια της υπερφόρτωσης	Διαμορφώσιμος
Διαδικασία μετατροπής	SAR
Φίλτρο εισαγωγής	Χαμηλής διέλευσης συχνότητα 1 φίλτρων/διακοπών τρίτος-διαταγής kHz
Μέγιστο λάθος
Τάση
Κέρδος	0,18% (αναθ.
Όφσετ	0,04% (αναθ.
Τρέχων
Κέρδος	0 έως 20 μΑ = 0,15% (αναθ.
Όφσετ	0 έως 20 μΑ = 0,1% (αναθ.
Μέγιστη κλίση κέρδους
Τάση	0.017%/°C
Τρέχων	0 έως 20 μΑ = 0.015%/°C/4 έως 20 μΑ = 0.023%/°C
Μέγιστη κλίση όφσετ
Τάση	0.008%/°C
Τρέχων	0 έως 20 μΑ = 0.008%/°C/4 έως 20 μΑ = 0.012%/°C
Απόρριψη κοινός-τρόπου
Συνεχές ρεύμα	70 DB
50 Hz	70 DB
Σειρά κοινός-τρόπου	±12 Β
Λογομαχία μεταξύ των καναλιών	<-70 dB="">
Μη γραμμικότητα
Τάση	<0>
Τρέχων	<0>

Εισαγωγές θερμοκρασίας μέτρησης αντίστασης

Ποσότητα	1
Εισαγωγή	Μέτρηση αντίστασης με το σταθερό τρέχοντα ανεφοδιασμό για 2 συνδέσεις καλωδίων
Ψηφιακό ψήφισμα μετατροπέων	13-κομμάτι
Χρόνος μετατροπής	Μόνο η εισαγωγή θερμοκρασίας επέτρεψε: 200 µs Η θερμοκρασία και η αναλογική εισαγωγή επέτρεψαν: 400 µs
Διαδικασία μετατροπής	SAR
Σχήμα παραγωγής	INT ή UINT για τη μέτρηση αντίστασης
Αισθητήρας
Pt1000	-200 σε 850°C
Σειρά μέτρησης αντίστασης	0,1 έως 4000 Ω
Ψήφισμα αισθητήρων θερμοκρασίας	1 LSB = 0x0005 = 0.16°C
Ψήφισμα μέτρησης αντίστασης	1 LSB = 0x0005 = 0,49 Ω
Φίλτρο εισαγωγής	First-order χαμηλής διέλευσης συχνότητα 7 Hz φίλτρων/διακοπών
Πρότυπα αισθητήρων	Το EN 60751
Σειρά κοινός-τρόπου	1 Β
Linearization μέθοδος	Εσωτερικός
Ρεύμα μέτρησης	1 μΑ
Επιτρεπτό σήμα εισαγωγής	Βραχυπρόθεσμο μέγιστο ±30 Β
Μέγιστο λάθος σε 25°C
Κέρδος	0,3% (αναθ.
Όφσετ	0,15% (αναθ.
Μέγιστη κλίση κέρδους	0.023%/°C
Μέγιστη κλίση όφσετ	0.012%/°C
Μη γραμμικότητα	<0>
Τυποποιημένη σειρά των τιμών για τη μέτρηση αντίστασης	0,1 έως 4000,0 Ω
Λογομαχία μεταξύ των καναλιών	<-70 dB="">
Απόρριψη κοινός-τρόπου
50 Hz	>60 DB
Κανονικοποίηση αισθητήρων θερμοκρασίας
Pt1000	-200 σε 850°C

Ψηφιακά αποτελέσματα

Ποσότητα	4 τυποποιημένα αποτελέσματα, τα 4 μεγάλα αποτελέσματα και 4 ανάμιξαν κανάλι, διαμόρφωση ως εισαγωγή ή παραγωγή χρησιμοποιώντας το λογισμικό
Παραλλαγή	Τυποποιημένα αποτελέσματα και μικτά κανάλια: FET τρέχων-πρόσβασης Μεγάλα αποτελέσματα: Αντιφατικός
Ονομαστική τάση	24 VDC
Τάση μετατροπής	24 VDC -15%/+20%
Ονομαστικό ρεύμα παραγωγής	Τυποποιημένα αποτελέσματα και μικτά κανάλια: 0,5 Α Μεγάλα αποτελέσματα: 0,2 Α
Συνολικό ονομαστικό ρεύμα	Τυποποιημένα αποτελέσματα και μικτά κανάλια: 4 Α Μεγάλα αποτελέσματα: 0,8 Α
Τύπος σύνδεσης	1-καλώδιο συνδέσεις
Κύκλωμα παραγωγής	Τυποποιημένα αποτελέσματα και μικτά κανάλια: Πηγή Μεγάλα αποτελέσματα: Νεροχύτης ή πηγή
Προστασία παραγωγής	Θερμικό κλείσιμο σε περίπτωση overcurrent ή βραχυκυκλώματος (δείτε την αξία «βραχυκύκλωμα μέγιστο ρεύμα») Εσωτερική ανεξάρτητη δίοδος για την αλλαγή των επαγωγικών φορτίων (δείτε το τμήμα «μεταστρέφοντας επαγωγικά φορτία»)
Διαμόρφωση πλάτους σφυγμού
Διάρκεια περιόδου	5 έως 65535 µs αντιστοιχούν στο kHz 200 σε 15 Hz
Διάρκεια σφυγμού	0 σε 100%, ελάχιστο 2,5 µs
Ψήφισμα κατά τη διάρκεια σφυγμού	0,1% της διαμορφωμένης συχνότητας
Διαγνωστική θέση	Τυποποιημένα αποτελέσματα και μικτά κανάλια: Έλεγχος παραγωγής με την καθυστέρηση κας 10 Μεγάλα αποτελέσματα: Έλεγχος παραγωγής με την καθυστέρηση 10 µs
Ρεύμα διαρροής όταν σβήνεται η παραγωγή	Τυποποιημένα αποτελέσματα και μικτά κανάλια: 5 µA Μεγάλα αποτελέσματα: 25 µA
ΡDS (επάνω)	140 mΩ
Υπόλοιπη τάση	Τυποποιημένα αποτελέσματα και μικτά κανάλια: <0> Μεγάλα αποτελέσματα: <0>
Μέγιστο ρεύμα βραχυκυκλώματος	Τυποποιημένα αποτελέσματα και μικτά κανάλια: <3 A=""> Μεγάλα αποτελέσματα: <20 A="">
Ανάψτε σε περίπτωση κλεισίματος υπερφόρτωσης ή κλεισίματος βραχυκυκλώματος	Τυποποιημένα αποτελέσματα και μικτά κανάλια: Κα περ. 10 (εξαρτάται από τη θερμοκρασία ενότητας) Μεγάλα αποτελέσματα: Κανένας ανάψτε
Καθυστέρηση μετατροπής
0 → 1	Τυποποιημένα αποτελέσματα και μικτά κανάλια: <300> Μεγάλα αποτελέσματα: <3>
1 → 0	Τυποποιημένα αποτελέσματα και μικτά κανάλια: <300> Μεγάλα αποτελέσματα: <3>
Συχνότητα μετατροπής
Ανθεκτικό φορτίο	Τυποποιημένα αποτελέσματα και μικτά κανάλια: Μέγιστο 500 Hz Μεγάλα αποτελέσματα: 50 kHz, μέγιστο kHz 200 (δείτε το τμήμα «derating συχνότητας μετατροπής για τα μεγάλα ψηφιακά αποτελέσματα»)
Επαγωγικό φορτίο	Δείτε το τμήμα «μεταστρέφοντας επαγωγικά φορτία».
Τάση φρεναρίσματος κατά τη σβήσιμο των επαγωγικών φορτίων	Τυποποιημένα αποτελέσματα και μικτά κανάλια: Τύπος. 45 VDC

Ηλεκτρικές ιδιότητες

Ηλεκτρική απομόνωση	Ethernet (IF2), POWERLINK (IF3) και X2X (IF6) που απομονώνεται μεταξύ τους, από άλλες διεπαφές και από το PLC Κανάλι που απομονώνεται από το λεωφορείο Κανάλι που δεν απομονώνεται από το κανάλι ή το PLC

Λειτουργούντες όροι

Τοποθετώντας προσανατολισμός
Οριζόντιος	Ναι
Κάθετος	Ναι
Ανύψωση εγκατάστασης επάνω από τη θάλασσα - επίπεδο
0 έως 2000 μ	Κανένας περιορισμός
>2000 μ	Μείωση της περιβαλλοντικής θερμοκρασίας από 0.5°C ανά 100 μ
Βαθμός προστασίας ανά EN 60529	IP20

Περιβαλλοντικές συνθήκες

Θερμοκρασία
Λειτουργία
Οριζόντιος τοποθετώντας προσανατολισμός	-25 σε 60°C
Κάθετος τοποθετώντας προσανατολισμός	-25 σε 50°C
Derating	Δείτε το τμήμα «derating συχνότητας μετατροπής για τα μεγάλα ψηφιακά αποτελέσματα».
Αποθήκευση	-40 σε 85°C
Μεταφορά	-40 σε 85°C
Σχετική υγρασία
Λειτουργία	5 σε 95%, non-condensing
Αποθήκευση	5 σε 95%, non-condensing
Μεταφορά	5 σε 95%, non-condensing

Μηχανικές ιδιότητες

Σημείωση	X20 πιάτο κάλυψης τελών (δεξιά) που περιλαμβάνεται στην παράδοση 3 τελικοί φραγμοί X20 (16-καρφίτσα) που περιλαμβάνονται στην παράδοση Κάλυψη αυλακώσεων ενότητας διεπαφών που περιλαμβάνεται στην παράδοση
Διαστάσεις
Πλάτος	164 χιλ.
Ύψος	99 χιλ.
Βάθος	75 χιλ.
Βάρος	310 γ

Ενότητα Intel x86 ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ PLC X20CP1382 B&R X20 400 MHZ συμβατή με τον ενσωματωμένο I/O επεξεργαστή 0

ετικέτα:

Υπεύθυνος Επικοινωνίας: Candy Wang

Τηλ.:: +8618059279924

Καλύτερα προϊόντα

Όνομα προϊόντων: B&R

Πρότυπο προϊόντων: X20IF1063-1

Τύπος προϊόντων: μονάδα διασύνδεσης

Κωδικός ταυτότητας: 0xA717

Πολλών χρήσεων ενότητα επεξεργαστών ψηφιακών σημάτων PLC αυτοματοποίησης X20DS1119 X20 B&R

Όνομα προϊόντων: B&R

Πρότυπο προϊόντων: X20DS1119

τύπος προϊόντων: I/O ενότητα

Κωδικός ταυτότητας: 0xA067

ΣΎΣΤΗΜΑ 12 ψηφιακή ενότητα εισαγωγών 24 VDC X20DI9371 B&R X20 για τις συνδέσεις 1 καλωδίου

Όνομα προϊόντων: B&R

Πρότυπο προϊόντων: X20DI9371

τύπος προϊόντων: I/O ενότητα

Κωδικός ταυτότητας: 0x1B95

Ψηφιακή μικτή ενότητα ΣΥΣΤΗΜΆΤΩΝ PLC X20 αυτοματοποίησης X20DM9324 B&R με 8 εισαγωγές και 4 αποτελέσματα

Όνομα προϊόντων: B&R

Πρότυπο προϊόντων: X20DM9324

Τύπος προϊόντων: I/O ενότητα

Κωδικός ταυτότητας: 0x20B9

X20DO2623 B&R X20 SYSTEM 2 Ψηφιακή μονάδα εξόδων SSR

Όνομα προϊόντων: B&R

Πρότυπο προϊόντων: X20DO2623

Τύπος προϊόντων: I/O ενότητα

Κωδικός ταυτότητας: 0x267B

Ενότητα Intel x86 ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ PLC X20CP1382 B&R X20 400 MHZ συμβατή με τον ενσωματωμένο I/O επεξεργαστή

Ενότητα Intel x86 ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ PLC X20CP1382 B&R X20 400 MHZ συμβατή με τον ενσωματωμένο I/O επεξεργαστή

Ενότητα ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ PLC B&R X20

PLC X20CP1382 B&R X20

PLC αυτοματοποίησης 400 MHZ B&R

Ενότητα Intel X86 ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ PLC X20CP1382 B&R X20 400 MHZ συμβατή με τον ενσωματωμένο I/O επεξεργαστή

ΥΛΙΚΟΣ ΑΡΙΘΜΟΣ:

ΠΕΡΙΓΡΑΦΗ:

Σύντομη περιγραφή

Γενικές πληροφορίες

Παροχή ηλεκτρικού ρεύματος συνδέσεων ΚΜΕ και X2X

X2X παραγωγή παροχής ηλεκτρικού ρεύματος συνδέσεων

I/O παροχή ηλεκτρικού ρεύματος εισαγωγής

I/O παροχή ηλεκτρικού ρεύματος παραγωγής

Ελεγκτής

Διεπαφές

Ψηφιακές εισαγωγές

Επαυξητικός κωδικοποιητής αβ

Επαυξητικός κωδικοποιητής ABR

Μετρητές γεγονότος

Ανίχνευση ακρών/χρονική μέτρηση

Αναλογικές εισαγωγές

Εισαγωγές θερμοκρασίας μέτρησης αντίστασης

Ψηφιακά αποτελέσματα

Ηλεκτρικές ιδιότητες

Λειτουργούντες όροι

Περιβαλλοντικές συνθήκες

Μηχανικές ιδιότητες

X20CP1584,

Σύστημα ΚΜΕ PLC B&R X20,

X20CP1483

ΕΝΌΤΗΤΑ Intel Celeron 266 PLC ΚΜΕ ΣΥΣΤΗΜΆΤΩΝ X20CP3484 B&R X20 απόδοση με τον πρόσθετο I/O επεξεργαστή

Σύστημα ΚΜΕ PLC X20CP1483 B&R X20 με τον ενσωματωμένο I/O επεξεργαστή

PLC αυτοματοποίησης X20CP1584 B&R 0,6 Ghz ΚΜΕ με 256 την ενότητα συστημάτων ΜΒ DDR2 SDRAM X20
