Name: 8bvp0880hc00.004-1 ενότητα παροχής ηλεκτρικού ρεύματος PLC ACOPOSmulti B&R
Brand: Joyoung International Trading Co.,Ltd
SKU: 8bvp0880hc00.004-1
Price: 4,690.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα B&R PLC αυτοματοποίησης

8bvp0880hc00.004-1 ενότητα παροχής ηλεκτρικού ρεύματος PLC ACOPOSmulti B&R

Λεπτομέρειες:

Τόπος καταγωγής:	ΑΥΣΤΡΙΑ
Μάρκα:	B&R
Πιστοποίηση:	COC
Αριθμό μοντέλου:	8bvp0880hc00.004-1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1EA
Τιμή:	USD
Συσκευασία λεπτομέρειες:	Αρχικός
Χρόνος παράδοσης:	3-5 ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	10EA

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Μάρκα προϊόντος:	B&r	Μοντέλο προϊόντος:	8bvp0880hc00.004-1
Τύπος Προϊόντος:	Παροχή ηλεκτρικού ρεύματος	Τάση εισόδου:	25 VDC ±1.6%
Τάση εξόδου:	24 Β +5,8%/-0,1%	Διαστάσεις:	213.5317212mm
Βάρος:	Περ. 7,9 κλ	Εγγύηση:	1 χρόνος
Επισημαίνω:	8BVP0880HC00.004-1 , B&R PLC ACOPOSmulti Power Supply Module

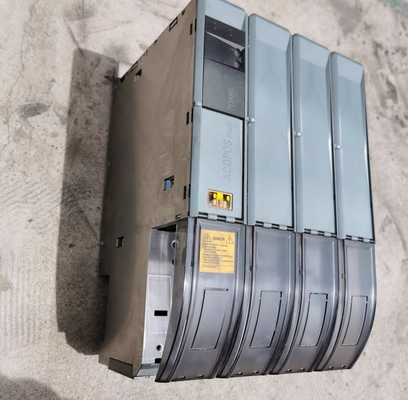

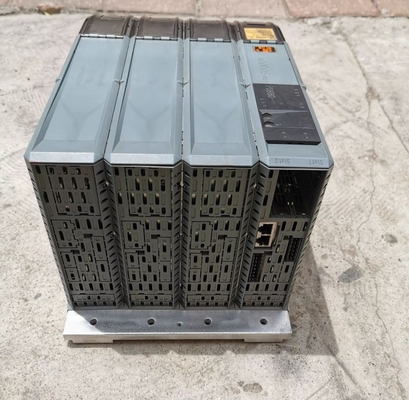

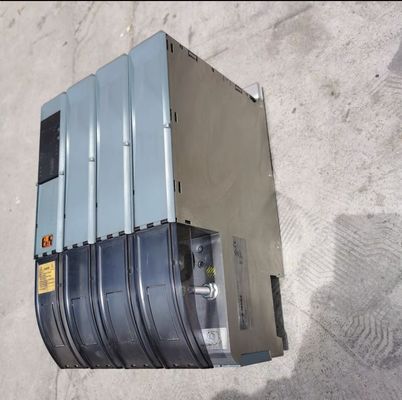

8BVP0880HC00.004-1 B&R PLC ACOPOS Multi Power Supply Module

ΑΡΙΘΜΟΣ ΥΛΙΚΟΥ:

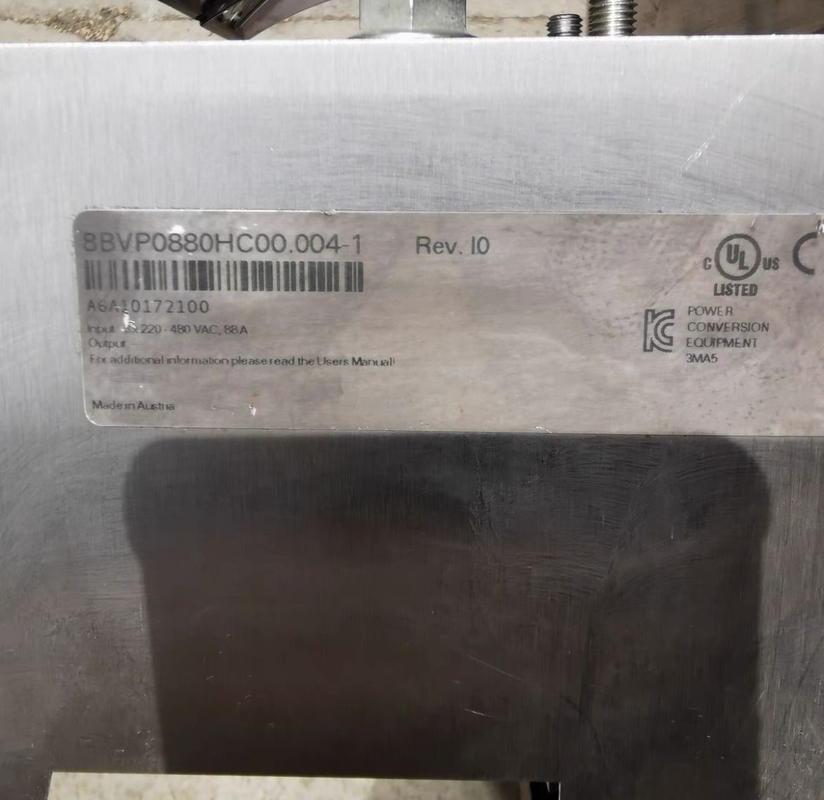

8BVP0880HC00.004-1

ΠΕΡΙΓΡΑΦΗ:

Εκτεταμένο εύρος τάσης εισόδου
Ικανό για αναγέννηση
Ενσωματωμένη σύνδεση για αισθητήρες θερμοκρασίας
2 υποδοχές για μονάδες plug-in ACOPOSmulti

Μονάδα τροφοδοσίας ACOPOSmulti, 88 A, AS, ψυχρή πλάκα ή στερέωση pass-through

Γενικές πληροφορίες

Κωδικός B&R ID	0xA6A1
Τύπος ψύξης και τοποθέτησης	Στερέωση κρύας πλάκας ή διέλευσης
Υποδοχές για plug-in μονάδες	2
Πιστοποιήσεις
CE	Ναί
UL	cULus E225616 Εξοπλισμός μετατροπής ισχύος
ΑΗΚ	Ναί
KC	Ναί

Σύνδεση δικτύου

Διαμορφώσεις δικτύου	TT, TN-S, TN-CS
Τάση εισόδου δικτύου	3x 220 έως 3x 480 VAC ±10%
Συχνότητα	50 / 60 Hz ±4%
Εγκατεστημένο φορτίο	Μέγιστη.62 kW
Ρεύμα εισόδου στα 400 VAC	Μέγιστη.133 Α
Διάστημα ενεργοποίησης	>300 δευτ
Μέγιστη.Χωρητικότητα διαύλου DC ανάλογα με την τάση του δικτύου
230 VAC	34,8 mF
400 VAC	11,5 mF
480 VAC	8 mF
Ονομαστική συχνότητα μεταγωγής	5 kHz
Πιθανές συχνότητες μεταγωγής	5 / 10 kHz
Ενσωματωμένο φίλτρο γραμμής κατά EN 61800-3, κατηγορία C3	Οχι
Ενσωματωμένο τσοκ αναγέννησης	Οχι
Αναγεννητικός	Ναί
Διόρθωση συντελεστή ισχύος (PFC)	Ναί
Παραλαγή
L1, L2, L3, PE	Μπουλόνια με σπείρωμα M8
Σύνδεση ασπίδας	Ναί
Εύρος διατομής σύνδεσης
Εύκαμπτα και λεπτοκάλωνα καλώδια	---
Διάσταση διατομής καλωδίου ακροδεκτών σύνδεσης θωράκισης	32 έως 50 mm

Σύνδεση διαύλου DC

Τάση
Ονομαστικός	750 VDC
Συνεχής τροφοδοσία (τροφοδοσία και αναγέννηση)	60 kW
Μείωση συνεχούς ισχύος ανάλογα με την τάση εισόδου του δικτύου
Τάση εισόδου δικτύου <3x 400 VAC	150 W/V * (400 V - Τάση εισόδου δικτύου)
Μείωση συνεχούς ισχύος ανάλογα με την τάση διαύλου DC (UDC)
UDC<750 VDC	0,08 kW/V
Μείωση συνεχούς ισχύος ανάλογα με τη συχνότητα μεταγωγής και τον τύπο τοποθέτησης
Συχνότητα μεταγωγής 5 kHz
Ψυχρή τοποθέτηση πλάκας	1,3 kW/K (ξεκινώντας από 58°C)
Στερέωση διέλευσης	Σε προετοιμασία
Συχνότητα μεταγωγής 10 kHz
Ψυχρή τοποθέτηση πλάκας	0,95 kW/K (ξεκινώντας από 27°C)
Στερέωση διέλευσης	Σε προετοιμασία
Μείωση συνεχούς ισχύος ανάλογα με το υψόμετρο εγκατάστασης
Ξεκινώντας από 500 m πάνω από την επιφάνεια της θάλασσας	6 kW ανά 1000 m
Μέγιστη ισχύς (τροφοδοσία και αναγέννηση)	120 kW
Διαρροή ισχύος ανάλογα με τη συχνότητα μεταγωγής
Συχνότητα μεταγωγής 5 kHz	[0,065P²+11,4P+90] Δ
Συχνότητα μεταγωγής 10 kHz	[0,22P²+16,1P+185] Δ
Χωρητικότητα διαύλου DC	1650 μF
Προστατευτικά μέτρα
Προστασία υπερφόρτωσης	Ναί
Προστασία από βραχυκύκλωμα και γείωση	Οχι
Παραλαγή	ACOPOSπολύ backplane

Τροφοδοτικό 24 VDC

Τάση εισόδου	25 VDC ±1,6%
Χωρητικότητα εισόδου	4,7 μF
Μέγιστη.κατανάλωση ενέργειας	27 W + PΣΛΟΤ1+ ΠΣΛΟΤ2+ ΠΈξοδος 24 V+ ΠFan8BVF...
Παραλαγή	ACOPOSπολύ backplane

Έξοδος 24 VDC

Ποσότητα	2
Τάση εξόδου
Τάση διαύλου DC (UDC): 260 έως 315 VDC	25 VDC * (UDC/ 315)
Τάση διαύλου DC (UDC): 315 έως 800 VDC	24 VDC ±6%
Προστασία ασφαλειών	Ηλεκτρονικό 250 mA (αργή εμφύσηση), αυτόματη επαναφορά

Σύνδεση ανεμιστήρα φίλτρου

Τάση εξόδου	24 V +5,8% / -0,1%
Συνεχές ρεύμα	4.2 Α
Μέγιστη.περιορισμός υπερέντασης	10 Α
Προστατευτικά μέτρα
Προστασία υπερφόρτωσης	Οχι
Αντοχή σε βραχυκύκλωμα	Ναί
Παρακολούθηση ανοιχτού κυκλώματος	Οχι
Παρακολούθηση υπότασης	Οχι

Είσοδοι ενεργοποίησης

Ποσότητα	2
Κύκλωμα	Νεροχύτης
Ηλεκτρική μόνωση
Είσοδος - Μονάδα τροφοδοσίας	Ναί
Είσοδος - Είσοδος	Ναί
Τάση εισόδου
Ονομαστικός	24 VDC
Το μέγιστο	30 VDC
Κατώφλι εναλλαγής
Χαμηλός	<5 V
Υψηλός	>15 V
Ρεύμα εισόδου στην ονομαστική τάση	Περίπου10 mA
Καθυστέρηση εναλλαγής
Ανερχόμενη άκρη	52 μs ±0,5 μs (ψηφιακά φιλτραρισμένο)
Πτώση άκρη	53 μs ±0,5 μs (ψηφιακά φιλτραρισμένο)
Διαμόρφωση σε σύγκριση με το δυναμικό εδάφους	Μέγιστη.±38 V

Ηλεκτρικές ιδιότητες

Χωρητικότητα εκφόρτισης	0,9 μF

Συνθήκες λειτουργίας

Επιτρεπόμενοι προσανατολισμοί τοποθέτησης
Κρεμασμένο κάθετα	Ναί
Οριζόντια, όψη προς τα πάνω	Ναί
Όρθιος οριζόντια	Οχι
Υψόμετρο εγκατάστασης πάνω από την επιφάνεια της θάλασσας
Ονομαστικός	0 έως 500 μ
Το μέγιστο	4000 μ
Βαθμός ρύπανσης κατά EN 61800-5-1	2 (μη αγώγιμη ρύπανση)
Κατηγορία υπέρτασης ανά EN 61800-5-1	III
Βαθμός προστασίας σύμφωνα με το EN 60529	IP20

Συνθήκες περιβάλλοντος

Θερμοκρασία
Λειτουργία
Ονομαστικός	5 έως 40°C
Το μέγιστο	55°C
Αποθήκευση	-25 έως 55°C
Μεταφορά	-25 έως 70°C
Σχετική υγρασία
Λειτουργία	5 έως 85%
Αποθήκευση	5 έως 95%
Μεταφορά	Μέγιστη.95% στους 40°C

Μηχανικές ιδιότητες

Διαστάσεις
Πλάτος	213,5 χλστ
Υψος	317 χλστ
Βάθος
Κρύο πιάτο	212 χλστ
Στερέωση διέλευσης	209 χλστ
Βάρος	Περίπου7,9 κιλά
Πλάτος μονάδας	4
