Name: 8BVI0055HWD0.000-1 B&R ACOPOS Multi Inverter Module
Brand: Joyoung International Trading Co.,Ltd
SKU: 8BVI0055HWD0.000-1
Price: 4,690.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα B&R PLC αυτοματοποίησης

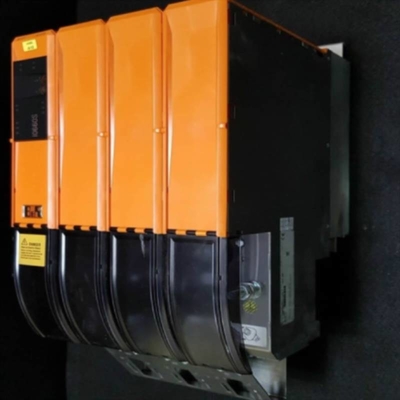

8BVI0055HWD0.000-1 B&R ACOPOS Multi Inverter Module

Λεπτομέρειες:

Τόπος καταγωγής:	ΑΥΣΤΡΙΑ
Μάρκα:	B&R
Πιστοποίηση:	CE
Αριθμό μοντέλου:	8BVI0055HWD0.000-1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1EA
Τιμή:	USD
Συσκευασία λεπτομέρειες:	Πρωτότυπο
Χρόνος παράδοσης:	3-5 εργάσιμες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	10EA

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Μάρκα προϊόντος:	B&R	Μοντέλο προϊόντος:	8BVI0055HWD0.000-1
Τύπος Προϊόντος:	Ενότητα αναστροφέων	Πιστοποιήσεις:	CE
Σύνδεση διαύλου DC:	750 VDC	Διαστάσεις:	53317263 χλστ
Βάρος:	Περίπου 2,9 κιλά	Εγγύηση:	1 χρόνος
Επισημαίνω:	B&R ACOPOSmulti Inverter Module , 8BVI0055HWD0.000-1

8BVI0055HWD0.000-1 B&R ACOPOS Multi Inverter Module

8BVI0055HWD0.000-1 B&R ACOPOS Multi Inverter Module 0

ΑΡΙΘΜΟΣ ΥΛΙΚΟΥ:

8BVI0055HWD0.000-1

ΠΕΡΙΓΡΑΦΗ:

Ενσωματωμένη ανεξέλεγκτη στάση και ασφαλής στάση
Ενσωματωμένη σύνδεση για φρένο συγκράτησης κινητήρα και αισθητήρα θερμοκρασίας
2 υποδοχές για μονάδες plug-in ACOPOSmulti
Δύο πλήρως ανεξάρτητοι μετατροπείς ισχύος σε μία μονάδα μετατροπέα που περιέχεται σε μονάδες 2 αξόνων

Μονάδα αντιστροφέα ACOPOSmulti, 7.6 A, AS, επιτοίχια τοποθέτηση, 2 άξονες

Γενικές πληροφορίες

Κωδικός B&R ID	0x20B5
Τύπος ψύξης και τοποθέτησης	Τοποθέτηση σε τοίχο
Υποδοχές για plug-in μονάδες	2
Πιστοποιήσεις
CE	Ναί
Λειτουργική ασφάλεια	Ναί
UL	cULus E225616 Εξοπλισμός μετατροπής ισχύος
ΑΗΚ	Ναί
KC	Ναί

Σύνδεση διαύλου DC

Τάση
Ονομαστικός	750 VDC
Συνεχής κατανάλωση ρεύματος	11,19 kW
Διαρροή ισχύος ανάλογα με τη συχνότητα μεταγωγής
Συχνότητα μεταγωγής 5 kHz	[1.2 * ΙΜ² + 2,62 * IΜ+ 100] Δ
Συχνότητα μεταγωγής 10 kHz	[2,56 * ΙΜ² + 2,8 * IΜ+ 200] W
Συχνότητα μεταγωγής 20 kHz	[6 * ΙΜ² - 9,4 * IΜ+ 430] W
Χωρητικότητα διαύλου DC	330 μF
Παραλαγή	ACOPOS πολλαπλό πίσω αεροπλάνο

Τροφοδοτικό 24 VDC

Τάση εισόδου	25 VDC ±1,6%
Χωρητικότητα εισόδου	23,5 μF
Μέγιστη.κατανάλωση ενέργειας	16 W + PΣΛΟΤ1+ ΠΣΛΟΤ2+ ΠΈξοδος 24 V+ ΠHoldingBrake(α)
Παραλαγή	ACOPOSπολύ backplane

Έξοδος 24 VDC

Ποσότητα	2
Τάση εξόδου
Τάση διαύλου DC (UDC): 260 έως 315 VDC	25 VDC * (UDC/315)
Τάση διαύλου DC (UDC): 315 έως 800 VDC	24 VDC ±6%
Προστασία ασφαλειών	Ηλεκτρονική 250 mA (αργή εμφύσηση), αυτόματη επαναφορά

Σύνδεση κινητήρα

Ποσότητα	2
Συνεχής ισχύς ανά σύνδεση κινητήρα	5,5 kW
Συνεχές ρεύμα ανά σύνδεση κινητήρα	7,6 Αεφ
Μείωση συνεχούς ρεύματος ανάλογα με τη συχνότητα μεταγωγής
Συχνότητα μεταγωγής 5 kHz	Καμία μείωση
Συχνότητα μεταγωγής 10 kHz	0,22 A/K (ξεκινώντας από 43°C)
Συχνότητα μεταγωγής 20 kHz	0,15 A/K (ξεκινώντας από -14°C)
Μείωση συνεχούς ρεύματος ανάλογα με το υψόμετρο εγκατάστασης
Ξεκινώντας από 500 m πάνω από την επιφάνεια της θάλασσας	0,76 Αεφανά 1000 m
Ρεύμα αιχμής ανά σύνδεση κινητήρα	18,9 Αεφ
Ονομαστική συχνότητα μεταγωγής	5 kHz
Πιθανές συχνότητες μεταγωγής	5 / 10 / 20 kHz
Τάση μόνωσης του συνδεδεμένου κινητήρα κατά IEC TS 60034-25:2004	Καμπύλη οριακής τιμής Α
Προστατευτικά μέτρα
Προστασία υπερφόρτωσης	Ναί
Προστασία από βραχυκύκλωμα και γείωση	Ναί
Μέγιστη.συχνότητα εξόδου	598 Hz
Παραλαγή
U, V, W, PE	Συνδετήρας
Σύνδεση ασπίδας	Ναί
Διατομή σύνδεσης ακροδεκτών
Εύκαμπτα και λεπτοκάλωνα καλώδια
Με συρμάτινα μανίκια	0,25 έως 6 mm²
Στοιχεία έγκρισης
UL/C-UL-US	30 έως 10 AWG
CSA	28 έως 10 AWG
Διάσταση διατομής καλωδίου ακροδεκτών σύνδεσης θωράκισης	12 έως 22 mm
Μέγιστη.μήκος γραμμής κινητήρα ανάλογα με τη συχνότητα μεταγωγής
Συχνότητα μεταγωγής 5 kHz	25 μ
Συχνότητα μεταγωγής 10 kHz	25 μ
Συχνότητα μεταγωγής 20 kHz	10 μ

Σύνδεση φρένου συγκράτησης κινητήρα

Ποσότητα	2
Τάση εξόδου	24 VDC +5,8% / -0%
Συνεχές ρεύμα	1.1 Α
Μέγιστη.εσωτερική αντίσταση	0,5 Ω
Δυνατότητα εξαφάνισης	Περίπου30 V
Μέγιστη.ενέργεια απόσβεσης ανά λειτουργία μεταγωγής	1,5 Ws
Μέγιστη.συχνότητα μεταγωγής	0,5 Hz
Προστατευτικά μέτρα
Προστασία από υπερφόρτωση και βραχυκύκλωμα	Ναί
Παρακολούθηση ανοιχτού κυκλώματος	Ναί
Παρακολούθηση υπότασης	Ναί
Όριο απόκρισης για παρακολούθηση ανοιχτού κυκλώματος	Περίπου0,25 Α
Κατώφλι απόκρισης για παρακολούθηση υπότασης	24 VDC +0% / -4%

Ενεργοποίηση εισόδων

Ποσότητα	4 (2 ανά άξονα)
Κύκλωμα	Νεροχύτης
Ηλεκτρική μόνωση
Είσοδος - Μονάδα μετατροπέα	Ναί
Είσοδος - Είσοδος	Ναί
Τάση εισόδου
Ονομαστικός	24 VDC
Το μέγιστο	30 VDC
Ρεύμα εισόδου στην ονομαστική τάση	Περίπου30 mA
Κατώφλι εναλλαγής
Χαμηλός	<5 V
Υψηλός	>15 V
Καθυστέρηση μεταγωγής στην ονομαστική τάση εισόδου
Ενεργοποίηση 1 → 0, PWM απενεργοποιημένο	Μέγιστη.20,5 ms
Ενεργοποιήστε το 0 → 1, έτοιμο για PWM	Μέγιστη.100 µs
Διαμόρφωση σε σύγκριση με το δυναμικό εδάφους	Μέγιστη.±38 V
Συνδέσεις σήματος OSSD	Επιτρεπόμενο Μέγιστη.Μήκος παλμού δοκιμής: 500 µs

Είσοδοι ενεργοποίησης

Ποσότητα	2
Κύκλωμα	Νεροχύτης
Ηλεκτρική μόνωση
Είσοδος - Μονάδα μετατροπέα	Ναί
Είσοδος - Είσοδος	Ναί
Τάση εισόδου
Ονομαστικός	24 VDC
Το μέγιστο	30 VDC
Κατώφλι εναλλαγής
Χαμηλός	<5 V
Υψηλός	>15 V
Ρεύμα εισόδου στην ονομαστική τάση	Περίπου10 mA
Καθυστέρηση εναλλαγής
Ανερχόμενη άκρη	52 µs ±0,5 µs (ψηφιακά φιλτραρισμένο)
Πτώση άκρη	53 µs ±0,5 µs (ψηφιακά φιλτραρισμένο)
Διαμόρφωση σε σύγκριση με το δυναμικό εδάφους	Μέγιστη.±38 V

Ηλεκτρικές ιδιότητες

Χωρητικότητα εκφόρτισης	0,2 μF

Συνθήκες λειτουργίας

Επιτρεπόμενοι προσανατολισμοί τοποθέτησης
Κρεμασμένο κάθετα	Ναί
Οριζόντια, όψη προς τα πάνω	Ναί
Όρθιος οριζόντια	Οχι
Υψόμετρο εγκατάστασης πάνω από την επιφάνεια της θάλασσας
Ονομαστικός	0 έως 500 μ
Το μέγιστο	4000 μ
Βαθμός ρύπανσης κατά EN 61800-5-1	2 (μη αγώγιμη ρύπανση)
Κατηγορία υπέρτασης ανά EN 61800-5-1	III
Βαθμός προστασίας σύμφωνα με το EN 60529	IP20

Συνθήκες περιβάλλοντος

Θερμοκρασία
Λειτουργία
Ονομαστικός	5 έως 40°C
Το μέγιστο	55°C
Αποθήκευση	-25 έως 55°C
Μεταφορά	-25 έως 70°C
Σχετική υγρασία
Λειτουργία	5 έως 85%
Αποθήκευση	5 έως 95%
Μεταφορά	Μέγιστη.95% στους 40°C

Μηχανικές ιδιότητες

Διαστάσεις
Πλάτος	53 χλστ
Υψος	317 χλστ
Βάθος
Τοποθέτηση σε τοίχο	263 χλστ
Βάρος	Περίπου2,9 κιλά
Πλάτος μονάδας	1
