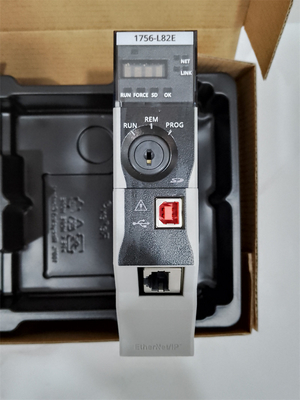

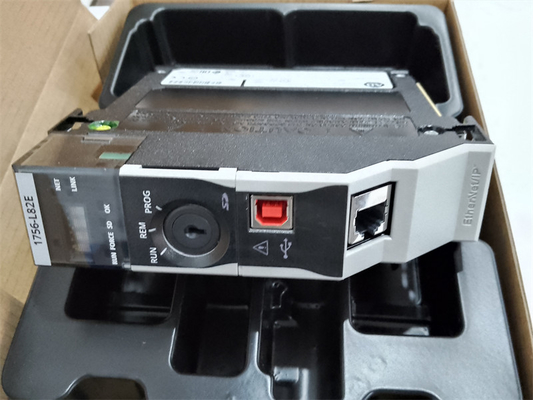

Άλλεν-Bradley 1756-L82E ControlLogix 5580 ελεγκτής PLC ολοκαίνουργιος

Ο Άλλεν-Bradley 1756-L82E είναι ένα ControlLogix 5580 ελεγκτής. Αυτός ο ελεγκτής είναι μέρος της πιό σύγχρονης γραμμής παραγωγής ControlLogix, ειδικά με σκοπό να καλύψει τη σημερινή βιομηχανική απαίτηση σε σχέση με την ολοκλήρωση και τη συνδετικότητα.

Το 1756-L82E έρχεται με έναν ενσωματωμένο λιμένα επικοινωνίας Ethernet I/P, που υποστηρίζουν γρήγορα και gigabit ethernet τις ταχύτητες συγκεκριμένα, 10/100 Mbps και το ποσοστό μετάδοσης 1 GBP. Αυτός ο λιμένας επικοινωνίας είναι ιδανικός για τη σύνδεση με το γραμμικό δίκτυο εγκαταστάσεων ethernet. Επιπλέον, επιτρέπει τη γρήγορη επέκταση δεδομένου ότι το Ethernet υποστηρίζει τη χρήση των διαθέσιμων στο εμπόριο τμημάτων δικτύων ethernet καθώς επίσης και των βιομηχανικών τμημάτων βαθμού για την αυξανόμενη αξιοπιστία. Ο λιμένας Ethernet μπορεί να χρησιμοποιηθεί για όλους τους τύπους σκοπών επικοινωνίας όπως ο προγραμματισμός, η επικοινωνία με τον εποπτική έλεγχο και την απόκτηση στοιχείων (SCADA) και τα ανθρώπινα συστήματα διεπαφών μηχανών (HMI) καθώς επίσης και η επικοινωνία με το μακρινό I/O και οι ελεγκτές μέσα στο ίδιο δίκτυο. Επιπλέον, το 1756-L82E έρχεται με 1 λιμένα επικοινωνίας USB που σχεδιάζεται για τυποποιημένους λόγους επικοινωνίας εκτός από τη βιομηχανική ανταλλαγή επικοινωνίας και στοιχείων.

Το 1756-L82E έρχεται με τη μνήμη και τα σκάφη χρηστών 5MB με ένα 1784-SD2 που κρατά την αμετάβλητη μνήμη χρηστών 2GB. Αυτός ο ελεγκτής υποστηρίζει μέχρι 128.000 ιδιαίτερο I/O, 4000 αναλογικό I/O. Δεν απαιτεί τη χρήση των μπαταριών για να διατηρήσει τα στοιχεία μέσα στη μνήμη τυχαίας προσπέλασης του ελεγκτή (RAM) δεδομένου ότι αυτός ο ελεγκτής είναι εξοπλισμένος με μια φιλικότερη προς το περιβάλλον ενότητα ενεργειακής αποθήκευσης που αποτελείται από τους πυκνωτές, εντούτοις, αυτή η ενεργειακή αποθήκευση δεν μπορεί να είναι αντικαθιστά και αφαίρεσε από τον ελεγκτή.

Παρόμοιο με άλλο ελεγκτή ControlLogix, το 1756-L82E είναι μια βασισμένη στα πλαίσια ενότητα που είναι συμβατή με 1756-A4, 1756-A4K, 1756-A7, 1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, σειρά Β, πλαίσια 1756-A17 Κ σειράς Γ ControlLogix.

Το 1756-L82E έχει μια ελεγκτής-εγκατεστημένη ενότητα ενεργειακής αποθήκευσης που εξαλείφει την ανάγκη για μια εξωτερική μπαταρία και σύρει το ρεύμα 5mA από backplane στο συνεχές ρεύμα 1.2V και σύρει 1.2mA στο συνεχές ρεύμα 5.1V. Μια απομόνωση κυκλωμάτων 50V παρέχεται από το λιμένα λιμένας--Ethernet USB, το λιμένας--backplane USB, και το λιμένας--backplane Ethernet, χρησιμοποιώντας μια βασική μόνωση που εξετάζεται στο εναλλασσόμενο ρεύμα 1000V για 60 δευτερόλεπτα. Το 1756-L82E μπορεί να υποστηρίξει ένα μέγιστο 128.000 ψηφιακό I/O, και 4000 αναλογικό I/O. Όταν λειτουργικό, διαλύει 6.2W της θερμότητας και έχει έναν μέγιστο θερμικό διασκεδασμό 21,2 BTU/hr. Η ανακοίνωση σχετικά με το 1756-L82E επιτυγχάνεται μέσω του ενσωματωμένου λιμένα USB 2,0 και του ενσωματωμένου ελεγκτής λιμένα Ethernet. Έχει το λιμένα Α1 ΜΒ Ethernet που υποστηρίζουν τη μεγάλη επικοινωνία, και τον ολοκληρωμένο έλεγχο κινήσεων, και μπορεί να υποστηρίξει μέγιστο 175 κόμβων. Το 1756-L82E έχει μια λειτουργική σειρά θερμοκρασίας μεταξύ 0 °C και 60 °C (32 °F και 140 °F) στη non-condensing υγρασία 5-95% και έχει μια μη λειτουργική θερμοκρασία μεταξύ -40 και 85 °C (- 40 και 185 °F). Το 1756-L82E έχει μια λειτουργική εκτίμηση κλονισμού 30G και μπορεί να διατηρήσει τη λειτουργία σε μια λειτουργούσα δόνηση 2G σε 10-500Hz.
