Η μονάδα διασύνδεσης λεωφορείου CEX

Η μονάδα διασύνδεσης λεωφορείου CEX

Πληροφορίες για το προϊόν:

Περιγραφή:

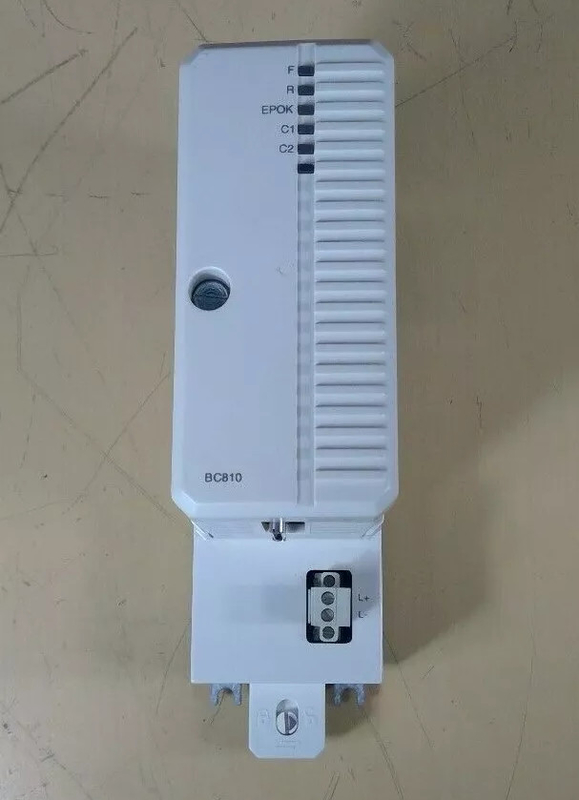

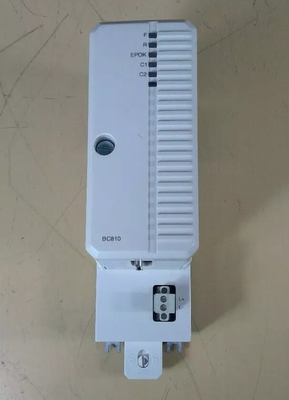

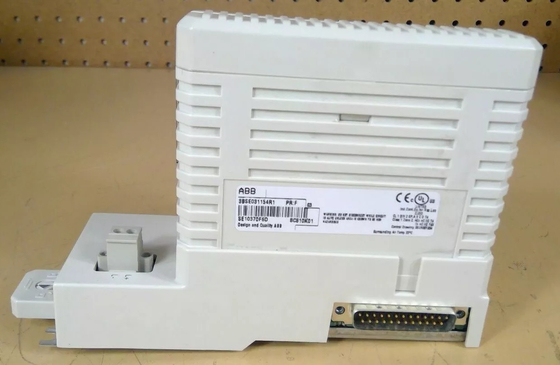

Η μονάδα BC810 αποτελείται από δύο βασικά μέρη: βάση (TP857) και τροφοδοσία / λογική πλακέτα.Είναι γείωση στο DIN-σιδηρόδρομο μέσω των μεταλλικών τμημάτων της στερέωσηςΗ πίνακα επίσης μεταφέρει την εξωτερική διόδη ψηφοφορίας ισχύος και ασφάλεια. Η παροχή ενέργειας και η λογική πίνακα περιέχουν το μετατροπέα +3.3 V, λογική, οδηγοί για τη διασύνδεση CEX-Bus,και το σύνδεσμο για το καλώδιο διασύνδεσηςΤο BC810 μπορεί να χρησιμοποιηθεί με PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 και PM891.

Σε ένα πλήρως περιττό σύστημα με δύο αλληλένδετα ζεύγη BC810 και πρωταρχικού / εφεδρικού CPU, το BC810 υποστηρίζει την ηλεκτρονική αντικατάσταση της πλακέτας βάσης του CPU χωρίς να διαταράσσει την κίνηση CEX.Εάν πρέπει να αντικατασταθεί το BC810Το CEX-Bus χρησιμοποιείται για την επέκταση των ενσωματωμένων θύρων επικοινωνίας με μονάδες επικοινωνιακής διεπαφής.Είναι επίσης δυνατό να χρησιμοποιηθούν περιττές διεπαφές επικοινωνίας στο CEX-Bus.

Η μονάδα διασύνδεσης CEX-Bus BC810 χρησιμοποιείται για την αύξηση της διαθεσιμότητας του CEX-Bus διαιρώντας το σε ξεχωριστά τμήματα.Αυτό βελτιώνει τη διαθεσιμότητα συστημάτων με περιττές διεπαφές επικοινωνίας. Το BC810K02 έχει περιττό σχεδιασμό, δηλαδή ο αριθμός των CPU μέσα στον PLC είναι τουλάχιστον δύο ή περισσότεροι.η άλλη CPU μπορεί να συνεχίσει να τρέχει και να εξασφαλίσει την κανονική εκτέλεση του προγράμματος.

Συνεργατική επεξεργασία: Η λειτουργία πολλών CPU είναι να μοιράζονται τις λογικές λειτουργίες, τις αριθμητικές λειτουργίες, τις λειτουργίες επικοινωνίας κλπ. στο πρόγραμμα, δηλαδή, συνεργατική επεξεργασία.Οι δύο CPU εκτελούν το ίδιο πρόγραμμα μία φορά και μετά συγκρίνουν τα αποτελέσματαΕάν τα αποτελέσματα είναι συνεπή, είναι έξοδος, εάν είναι ασυνεπή, ένα από τα αποτελέσματα επιλέγεται για έξοδο (συνήθως καμία έξοδος ή κλείσιμο).Υπάρχουν δύο διαφορετικοί ταλαντωτές που διασταυρώνουν τη συμπεριφορά τουςΕάν ανιχνευθεί ότι η άλλη πλευρά δεν τρέχει σε έναν συγκεκριμένο κύκλο, η CPU θα εισέλθει σε μια συγκεκριμένη κατάσταση.

Το λογισμικό ελέγχου ελέγχει την ακρίβεια των δύο ταλαντωτών κάθε δευτερόλεπτο. Ένα ρολόι ελέγχου υλικού και λογισμικού ελέγχει τη δραστηριότητα του PLC και τον χρόνο εκτέλεσης της λογικής χρήστη.Ελέγχος ακολουθίας παρακολουθεί την εκτέλεση των διαφόρων τμημάτων του λειτουργικού συστήματος CPUΌλες οι περιοχές στατικής μνήμης, συμπεριλαμβανομένης της μνήμης Flash και της μνήμης RAM, ελέγχονται με χρήση κλινικού κώδικα ελαχιστοποίησης (CRC) και διπλής εκτέλεσης κώδικα.Η περιοχή δυναμικής μνήμης προστατεύεται από διπλή εκτέλεση κώδικα και ελέγχεται περιοδικά.

Σύνδεσμος φύλλου δεδομένων:

ΑΒΒ BC810K02 3BSE031155R1.pdf
