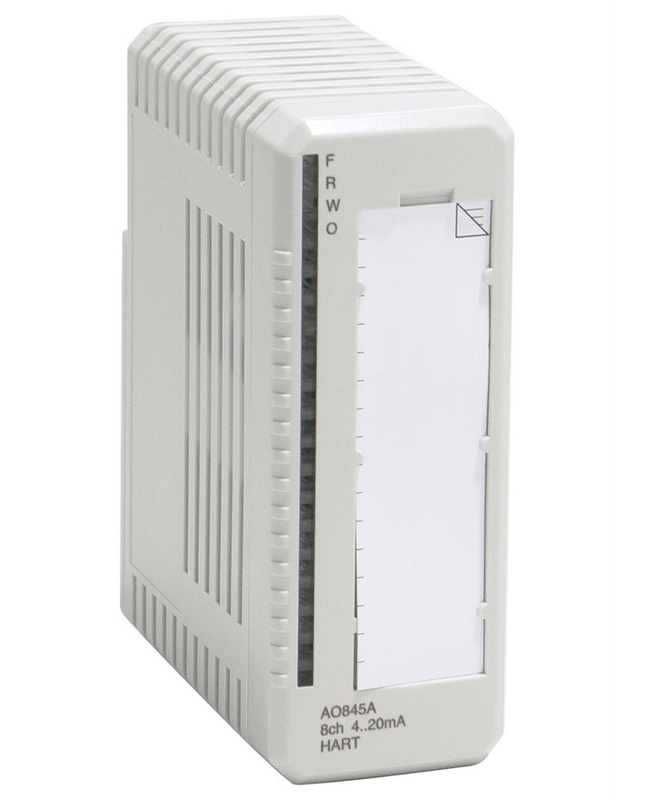

ABB AO845A 3BSE045584R1 Αναλογική μονάδα εξόδου S/R HART 8 καναλιών

ABB AO845A 3BSE045584R1 Αναλογική μονάδα εξόδου S/R HART 8 καναλιών

Πληροφορίες για το προϊόν:

Περιγραφή:

Αναφέρεται σφάλμα εξωτερικού καναλιού (μόνο για τα ενεργά κανάλια) εάν η παροχή ισχύος της διαδικασίας που τροφοδοτεί την τάση στα κυκλώματα εξόδου είναι πολύ χαμηλή,ή το ρεύμα εξόδου είναι μικρότερο από την ισχύ εξόδου και η ισχύς εξόδου > 1 mA (ανοιχτό κύκλωμα).

Το σφάλμα εσωτερικού καναλιού αναφέρεται εάν το κύκλωμα εξόδου δεν μπορεί να δώσει τη σωστή τιμή ρεύματος.

ABB AO845A 3BSE045584R1 Αναλογική έξοδος Επαναγκαία ή μονή 1 × 8 ch HART. 4..20 mA, 12 bit, 0,1%, RLmax 750 ohm, ονομαστική απομόνωση. 50 V. Προηγμένη ενσωματωμένη διάγνωση. Χρησιμοποιήστε μονάδα τερματισμού μονάδας TU810, TU812,Το ABB S800 I/O είναι ένα ολοκληρωμένο, distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

Η ABB 800XA είναι μια ψηφιακή μονάδα εξόδου που αποτελεί σημαντικό μέρος του συστήματος DCS της ABB. Ενσωματώνει πολλαπλές λειτουργίες σε ένα σύστημα, συμπεριλαμβανομένου του ελέγχου διαδικασιών, της βελτιστοποίησης περιουσιακών στοιχείων, της ασφάλειας, της ασφάλειας, της ασφάλειας, της ασφάλειας και της ασφάλειας.Διαχείριση δεδομένων και οπτικοποίησηΜε την ABB 800XA, μπορείτε να έχετε την ηρεμία να γνωρίζετε ότι ο έλεγχος της διαδικασίας σας, η βελτιστοποίηση των περιουσιακών στοιχείων, η ασφάλεια,ασφάλειαΤο AO845/AO845A 3BSE045584R1 Analog Output Module παρέχει εξαιρετικές επιδόσεις.αξιοπιστία και ευελιξία για τις πιο απαιτητικές εφαρμογέςΤο ABB 800XA είναι η τέλεια επιλογή για κάθε βιομηχανία που αναζητά ψηφιακή μονάδα εξόδου που είναι αξιόπιστη, ακριβής και εύκολη στη χρήση.

Το AO845A/AO845 Analog Output Module για μεμονωμένες ή περιττές εφαρμογές διαθέτει 8 μονοπολικά αναλογικά κανάλια εξόδου.Η ενότητα διαθέτει λειτουργία HART pass-through. Υποστηρίζεται μόνο η επικοινωνία σημείο προς σημείο. Το φίλτρο εξόδου πρέπει να είναι ενεργοποιημένο στα κανάλια που χρησιμοποιούνται για την επικοινωνία HART. Πέντε διαφορετικοί τύποι MTUs μπορούν να χρησιμοποιηθούν για μεμονωμένες εφαρμογές.Το TU830/ TU833 Extended MTU και το TU810 (ή TU814) Compact MTU επιτρέπουν τη σύνδεση με σύρμα στις συσκευές χωρίς πρόσθετα τερματικάΤο TU812 Compact MTU διαθέτει D-Sub 25 πιν (αρσενικό) σύνδεσμο για σύνδεση με τη διαδικασία.ΤΟ842/ΤΟ852 για τοποθέτηση σε οριζόντια σιδηροτροχιά DIN και ΤΟ843 για τοποθέτηση σε κάθετη σιδηροτροχιά DIN. Απαιτούνται καλώδια πεδίου με ασπίδα για τις συνδέσεις διαδικασίας εάν χρησιμοποιείται HART.

Το AO845A ανήκει στην οικογένεια S800 I/O. S800 I/O με διεπαφή επικοινωνίας Fieldbus CI801 και μονάδες I/O που τοποθετούνται σε μονάδες τερματισμού συμπαγούς τύπου.Η S800 I/O διανέμεται ως αρθρωτή I/O που επικοινωνεί με πολλούς ελεγκτές μέσω του Advant Fieldbus 100 (AF100)Το S800 I/O παρέχει εύκολη εγκατάσταση των μονάδων I/O και καλωδίωσης της διαδικασίας.Είναι εξαιρετικά διαμορφωμένο και ευέλικτο, έτσι ώστε οι μονάδες Ε/Υ να μπορούν να συνδυαστούν για να ταιριάζουν σε πολλές εφαρμογέςΟ S800 I/O μπορεί να τοποθετηθεί σε πολλές διαμορφώσεις για να ταιριάζει στις περισσότερες απαιτήσεις.

Σύνδεσμος φύλλου δεδομένων:

ΑΒΒ AO845A 3BSE045584R1.pdf
