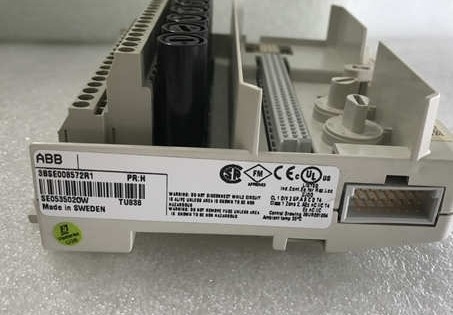

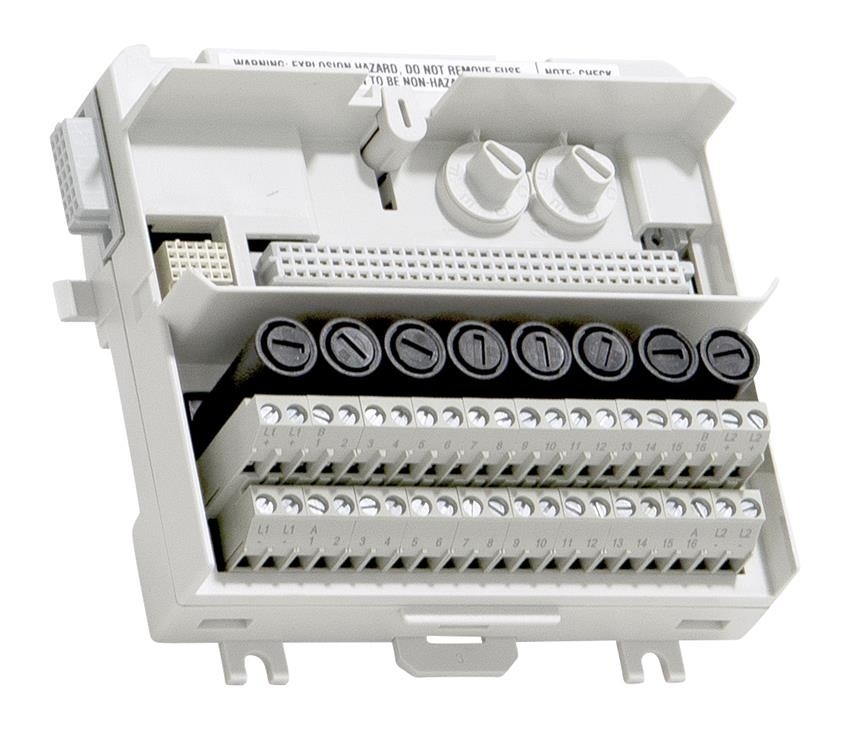

ΑΜΒ TU838 3BSE008572R1 Διευρυμένη μονάδα τερματισμού τερματικού τεμαχίου ολοκαίνουργια

ΑΜΒ TU838 3BSE008572R1 Διευρυμένη μονάδα τερματισμού τερματικού τεμαχίου ολοκαίνουργια

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Το TU838 MTU μπορεί να έχει έως και 16 κανάλια I/O. Η μέγιστη ονομαστική τάση είναι 50 V και το μέγιστο ονομαστικό ρεύμα είναι 3 A ανά κανάλι.Δημιουργεί επίσης τη σωστή διεύθυνση για τη μονάδα I / O μετατοπίζοντας τα σήματα εξόδου θέσης στην επόμενη MTUΤο MTU μπορεί να τοποθετηθεί σε ένα τυπικό σιδηρόδρομο DIN. Έχει μια μηχανική κλειδαριά που κλειδώνει το MTU στο σιδηρόδρομο DIN. Το ABB TU838 είναι ένα MTU σχεδιασμένο για το σύστημα κατανεμημένου ελέγχου System 800xA της ABB.

Το TU838 MTU (Module Termination Unit) έχει σχεδιαστεί για να διευκολύνει τη διανομή του ModuleBus στις μονάδες I/O και τις μεταγενέστερες MTU σε συστήματα βιομηχανικής αυτοματοποίησης.Διαδραματίζει κρίσιμο ρόλο στη δημιουργία σωστών σημάτων διεύθυνσης για τις μονάδες I / O μετατοπίζοντας τα σημάδια εξόδου θέσης στην επόμενη MTUΔύο μηχανικά πλήκτρα χρησιμοποιούνται για τη διαμόρφωση της MTU για διαφορετικούς τύπους μονάδων I/O. Πρόκειται μόνο για μηχανική διαμόρφωση και δεν επηρεάζει τη λειτουργικότητα της MTU ή της μονάδας I/O.Κάθε κλειδί έχει έξι θέσεις., που δίνει συνολικό αριθμό 36 διαφορετικών διαμορφώσεων.

Το TU838 είναι μια εκτεταμένη μονάδα τερματισμού μονάδας που διαθέτει 2x4 πηγές ηλεκτρικής ενέργειας μετατροπέα,16 τερματικά σήματοςΗ ενότητα αυτή έχει σχεδιαστεί για οριζόντια τοποθέτηση.Η ενότητα χρησιμοποιεί πρότυπα πρωτόκολλα επικοινωνίας για να εξασφαλίσει την αποτελεσματική ανταλλαγή δεδομένων με το σύστημα 800xAΛειτουργεί με ειδικές προδιαγραφές τάσης και ρεύματος, οι οποίες περιγράφονται λεπτομερώς στην τεχνική τεκμηρίωση.

Το TU813 είναι μια μονάδα τερματισμού συμπαγούς ενότητας 250 V 8 καναλιών (MTU) για το S800 I / O. Το TU813 έχει τρεις σειρές συνδέσμων συρρίκνωσης για σήματα πεδίου και συνδέσεις ισχύος διαδικασίας.Η MTU είναι μια παθητική μονάδα που χρησιμοποιείται για τη σύνδεση της καλωδίωσης πεδίου στις μονάδες I/OΗ μέγιστη ονομαστική τάση είναι 250 V και το μέγιστο ονομαστικό ρεύμα είναι 3 A ανά κανάλι.Δημιουργεί επίσης τη σωστή διεύθυνση για τη μονάδα I / O μετατοπίζοντας τα σήματα εξόδου θέσης στην επόμενη MTU.

Ο ABB TU838 (3BSE008572R1) είναι μια εξειδικευμένη μονάδα εισόδου/εξόδου που έχει σχεδιαστεί για χρήση στο πλαίσιο του συστήματος ελέγχου ABB 800xA.Η ενότητα αυτή διαδραματίζει ζωτικό ρόλο στην αυτοματοποίηση βιομηχανικών διαδικασιών και είναι ιδιαίτερα κατάλληλη για πολύπλοκες εφαρμογές σε τομείς όπως η παραγωγή ηλεκτρικής ενέργειαςΗ μονάδα TU838 αποτελεί μέρος της οικογένειας του συστήματος 800xA και έχει σχεδιαστεί για να διευκολύνει την απρόσκοπτη επικοινωνία μεταξύ των συσκευών πεδίου και του συστήματος ελέγχου.Είναι βελτιστοποιημένο για τη διαχείριση διαφόρων τύπων σημάτων, εξασφαλίζοντας ευελιξία και προσαρμοστικότητα σε διαφορετικά βιομηχανικά περιβάλλοντα.

Σύνδεσμος φύλλου δεδομένων:

ΑΒΒ TU838 3BSE008572R1.pdf
