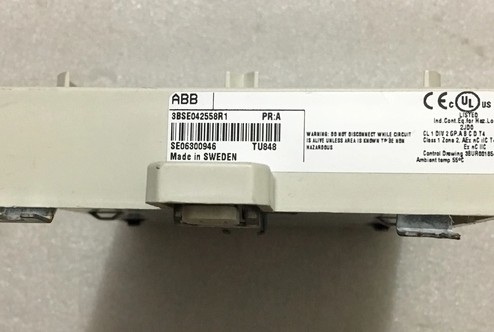

ABB TU848 3BSE042558R1 Τερματική μονάδα Εγκατάσταση Μοντέλου βάσης DCS

ABB TU848 3BSE042558R1 Τερματική μονάδα Εγκατάσταση Μοντέλου βάσης DCS

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

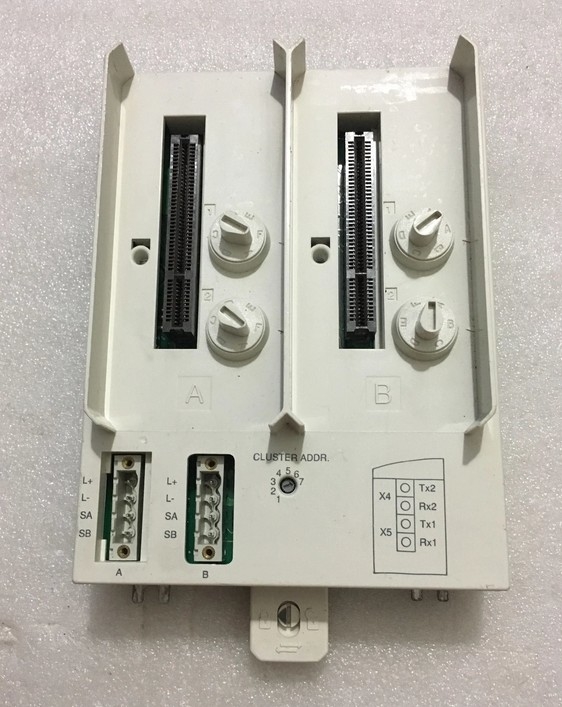

Το ABB S800 I/O είναι ένα ολοκληρωμένο, distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendorsΤο TU848 είναι μονάδα τερματισμού μονάδας (MTU) για την περιττή διαμόρφωση του Optical ModuleBus Modem TB840/TB840A.Η MTU είναι μια παθητική μονάδα με συνδέσεις για διπλή τροφοδοσία (μία για κάθε μόντεμ), διπλό ηλεκτρικό ModuleBus, δύο TB840/TB840A και περιστρεφόμενος διακόπτης για τη ρύθμιση διευθύνσεων ομάδων (1 έως 7).

Δύο μηχανικά πλήκτρα χρησιμοποιούνται για τη διαμόρφωση της MTU για τους σωστούς τύπους ενότητες.Οι ρυθμίσεις μπορούν να αλλάξουν με ένα κατσαβίδιΗ μονάδα τερματισμού TU848 διαθέτει μεμονωμένες συνδέσεις τροφοδοσίας και συνδέει το TB840/TB840A με περιττές I/O.Η μονάδα τερματισμού TU849 έχει μεμονωμένες συνδέσεις τροφοδοσίας και συνδέει το TB840/TB840A με μη περιττές I/O.

Η μονάδα τερματισμού του μοντέλου TU848 3BSE042558R1 της ABB είναι βασικό συστατικό που έχει σχεδιαστεί για συστήματα βιομηχανικού αυτοματισμού.Χρησιμοποιείται για την παροχή τερματικών συνδέσεων για σήματα και ενέργεια στο τέλος της αλυσίδας των μονάδων I/OΗ μονάδα αυτή παίζει σημαντικό ρόλο στα συστήματα βιομηχανικής αυτοματοποίησης, εξασφαλίζοντας την ακεραιότητα της μετάδοσης σήματος και τη σταθερή λειτουργία του συστήματος.Σε πρακτικές εφαρμογές, ABB TU848 3BSE042558R1 η μονάδα τερματισμού ενότητας χρησιμοποιείται συνήθως μαζί με τις μονάδες I/O και τα συστήματα ελέγχου της ABB για να σχηματίσουν μια πλήρη λύση βιομηχανικού αυτοματισμού.Χρησιμοποιείται ευρέως σε διάφορους βιομηχανικούς τομείς, όπως η μεταποιητική βιομηχανία, η ενέργεια, η χημική βιομηχανία κλπ., παρέχοντας ισχυρή υποστήριξη για τον αυτοματισμό της παραγωγής και την ευφυΐα των επιχειρήσεων.

Συγκεκριμένα, οι κύριες λειτουργίες της μονάδας τερματισμού του TU848 περιλαμβάνουν: Τερματισμός σήματος:Παροχή τερματισμού σήματος στο τέλος της αλυσίδας των μονάδων Ε/Υ για την αποφυγή αντανάκλασης και παρεμβολών του σήματοςΔιανομή ισχύος: Ευθύνεται για τη διανομή και ρύθμιση της παροχής ισχύος για να εξασφαλίσει ότι οι συνδεδεμένες μονάδες Ε/Υ μπορούν να λειτουργούν σωστά.Προστασία του συστήματος: Τα ενσωματωμένα μέτρα προστασίας, όπως η προστασία από υπερστροφή και υπερτάσεις, μπορούν να αποτρέψουν αποτελεσματικά τις ηλεκτρικές βλάβες και τις βλάβες του συστήματος.

Επιπλέον, η μονάδα τερματισμού της μονάδας TU848 έχει επίσης υψηλή αξιοπιστία και εύκολη συντήρηση.και μπορεί να λειτουργεί σταθερά σε σκληρά βιομηχανικά περιβάλλονταΤαυτόχρονα, η μοντελοποιημένη σχεδίαση του καθιστά την εγκατάσταση, τη διαμόρφωση και τη συντήρηση απλή και βολική, μειώνοντας το κόστος συντήρησης του συστήματος.

Σύνδεσμος φύλλου δεδομένων:

ΑΒΒ TU848 3BSE042558R1.pdf
