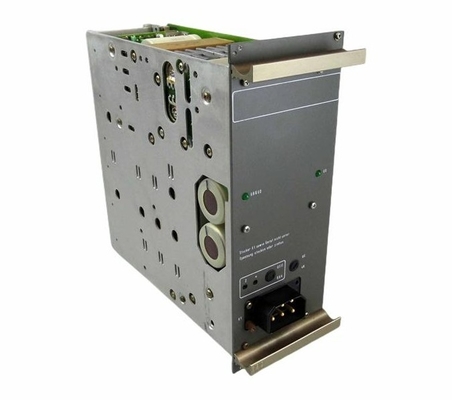

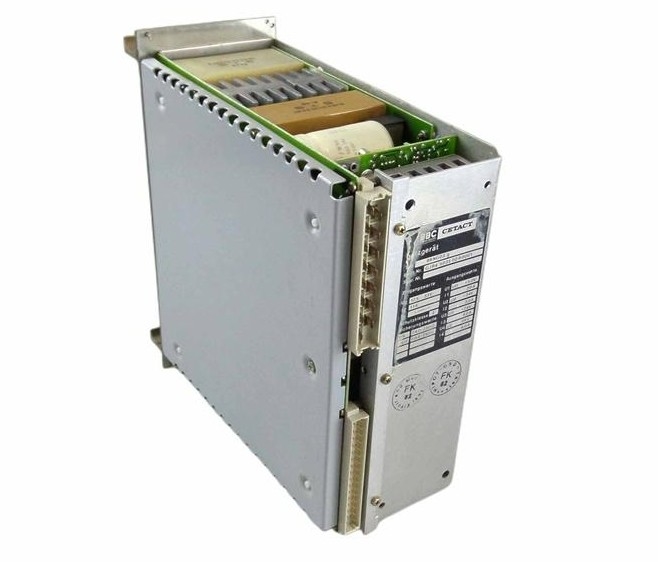

ABB 89NG03 GJR4503500R0001 Ενότητα τροφοδοσίας ηλεκτρικής ενέργειας για την παραγωγή τάσεων λεωφορείου σταθμού

ABB 89NG03 GJR4503500R0001 Ενότητα τροφοδοσίας ηλεκτρικής ενέργειας για την παραγωγή τάσεων λεωφορείου σταθμού

Πληροφορίες για το προϊόν:

Περιγραφή:

Η μονάδα τροφοδοσίας 89NG03 χρησιμοποιείται για τη διακόπτηση και την παραγωγή των τάσεων που απαιτούνται σε υποβάθρο λεωφορείου σταθμού ενός πολλαπλού σκοπού σταθμού επεξεργασίας PROCONTROL.Δεδομένου ότι κάθε υποσυσκευή ενότητας έχει τη δική της παροχή τάσης, οι συσκευές τροφοδοσίας χρησιμοποιούνται συνολικά 4 φορές για τον σταθμό επεξεργασίας πολλαπλών χρήσεων.Η θετική τάση USE που τροφοδοτείται μέσω του συνδετήρα X1 μετατρέπεται από τη μονάδα τροφοδοσίας ηλεκτρικής ενέργειας ως τάση διεργασίας US στο πλάτος πίσω του λεωφορείου σταθμού μέσω ενός σταδίου διακόπτηΗ τάση αυτή συγχωνεύεται στην ενότητα.

Οι τάσεις UB και UD ρυθμίζονται ως συνάρτηση της UD. Η τάση UB είναι μεταβλητή, δηλαδή η τάση εξόδου μεταβάλλεται εντός των επιτρεπόμενων ορίων ανάλογα με την UD και το συνδεδεμένο φορτίο.Η μονάδα έχει εσωτερική και εξωτερική βρύση για την πραγματική τιμή τάσηςΕάν η γραμμή αισθητήρα είναι ανοιχτή, η τάση UD ελέγχεται σε σταθερή τιμή στα τερματικά εξόδου του ενότητας, ανεξάρτητα από το συνδεδεμένο φορτίο.η τάση εξόδου στο σημείο σύνδεσης της γραμμής αισθητήρα ελέγχεται σε σταθερή τιμήΜε το PROCONTROL, η γραμμή αισθητήρα συνδέεται στη μέση του οριζόντιου επιπέδου του λεωφορείου σταθμού.με το σύνδεσμο μιας πρόσθετης μονάδας) σταθεροποιούνται.

Η μονάδα τροφοδοσίας τροφοδοτείται μέσω πρίζας στο μπροστινό πάνελ.Η τάση διαδικασίας US = +24 VDC εναλλάσσεται ανάλογα με την εσωτερική τάση UD.Η τάση διαδικασίας UV=-24VDC,ο αγωγός αναφοράς Z,η ανακοίνωση και η τάση αναβοσβήνειας συνδέονται μόνο μέσω της μονάδαςΟι τάσεις UB+ = +24 VDC και UD+ = +5 VDC (με αγωγό αναφοράς ZD) στην πλευρά της λεωφορείας και που απαιτούνται από τις μονάδες παράγονται μέσω μετατροπών DC/DC και είναι δυναμικά απομονωμένες.

Η ενότητα δεν πρέπει να συνδέεται ή να αποσύρεται όταν είναι ενεργή, προκειμένου να αποφευχθεί η καταστροφή.Σε περίπτωση διαταραχήςΟι εξόδοι US και UB παρακολουθούνται για υπέρταση και υπέρταση και η έξοδος UD παρακολουθείται για υπέρταση και υπέρταση.Εάν η εγκατάσταση παρακολούθησης ανταποκριθείΗ US και η UB λαμβάνονται από την τάση εξόδου του μοντέλου, ενώ η UD λαμβάνεται από τη γραμμή αισθητήρα F.

Εκτός από την παρακολούθηση των τάσεων με καθαρή λειτουργία ανακοίνωσης, η μονάδα διαθέτει επίσης μια εγκατάσταση παρακολούθησης υπερτάσεων και υποτάσεων με λειτουργία απενεργοποίησης.

Σύνδεσμος φύλλου δεδομένων:

ΑΒΒ 89NG03 GJR4503500R0001.pdf
