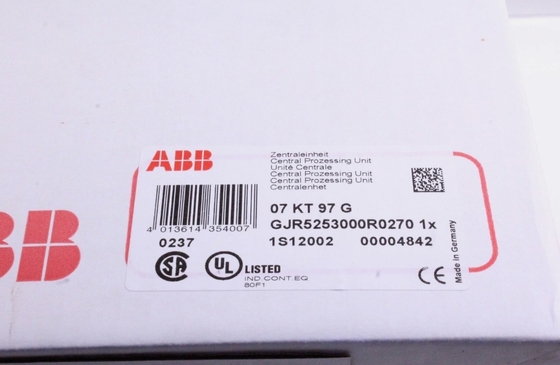

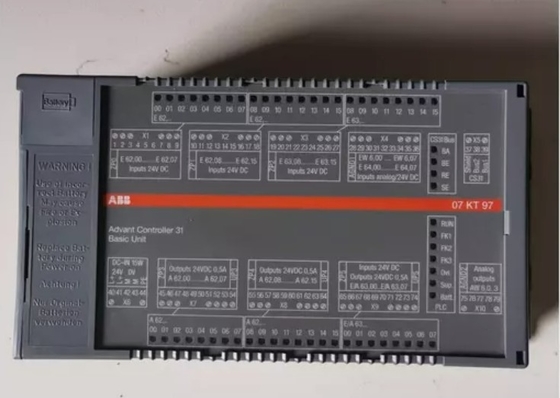

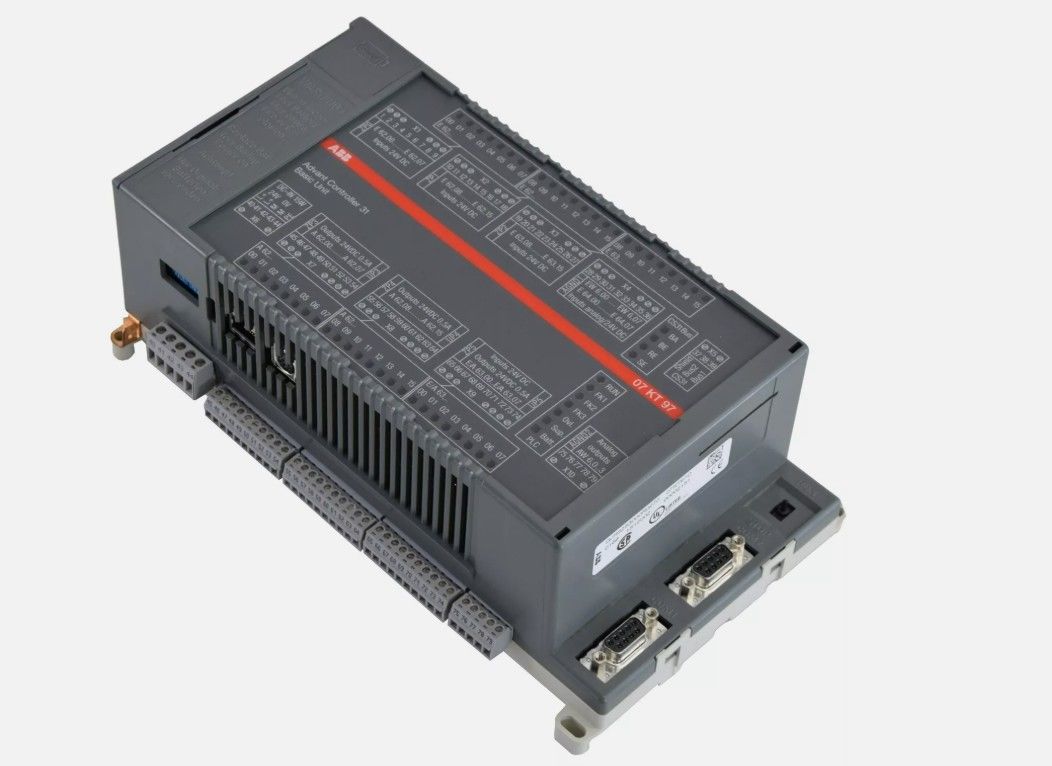

07KT97 GJR5253000R0270 ABB Κεντρική μονάδα επεξεργασίας συστήματα PLC

07KT97 GJR5253000R0270 ABB Κεντρική μονάδα επεξεργασίας συστήματα PLC

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Η βασική μονάδα 07 KT 97 R200 είναι η τυποποιημένη συσκευή για όλες τις εφαρμογές.07 KT 95 ή 07 KT 96) καθώς και με εκτεταμένη απόδοση (e.g. 07 KT 97 R260 με σύνδεση ARCNET, 07 KT 97 R0220 με σύνδεση PROFIBUS και 07 KT 97 R0262 με σύνδεση ARCNET και PROFIBUS).Το παρόν έγγραφο περιγράφει τη βασική μονάδα 07 KT 97 R200 και στη συνέχεια προσθέτει τα δελτία δεδομένων των άλλων συσκευών που δείχνουν μόνο τις διαφορές.

Οι διαφορικές εισροές είναι πολύ χρήσιμες, εάν χρησιμοποιούνται αναλογικοί αισθητήρες που δεν είναι απομακρυσμένοι (π.χ. το τερματικό μείον είναι απομακρυσμένα γειωμένο).Δεδομένου ότι το δυναμικό γείωσης δεν είναι ακριβώς το ίδιο με το AGND1Επιπλέον, σε περίπτωση μονοπολικής διαμόρφωσης, η AGND1 θα συνδέεται απευθείας με το απομακρυσμένο γήινο δυναμικό.Αυτό θα προκαλούσε απαράδεκτους (και ενδεχομένως επικίνδυνους) βρόχους γείωσης.

Σε όλες τις διαμορφώσεις που χρησιμοποιούν διαφορικές εισροές, δύο γειτονικές αναλογικές εισροές ανήκουν μεταξύ τους (π.χ. EW 6,00 και EW 6,01).Η μετρούμενη τιμή υπολογίζεται με αφαίρεση.Η τιμή του καναλιού με τη χαμηλότερη διεύθυνση αφαιρείται από την τιμή του καναλιού με την υψηλότερη διεύθυνση.

Εάν τα τερματικά χρησιμοποιούνται ως ψηφιακές εξόδους, τα σήματα εξόδου "1" παρακολουθούνται ξεχωριστά από την επαναδιαβάσιμη είσοδο.δημιουργείται ένα συνολικό μήνυμα σφάλματος για την εμπλεκόμενη ομάδα εξόδουΤο σφάλμα εμφανίζεται από το κόκκινο LED Ovl. και από τα σήματα σφάλματος του PLC τότε.Οι τεχνικές προδιαγραφές των εξόδων είναι οι ίδιες με τις άλλες ψηφιακές εξόδους.

Σύνδεσμος φύλλου δεδομένων:

ΑΒΒ 07KT97 GJR5253000R0270.pdf
