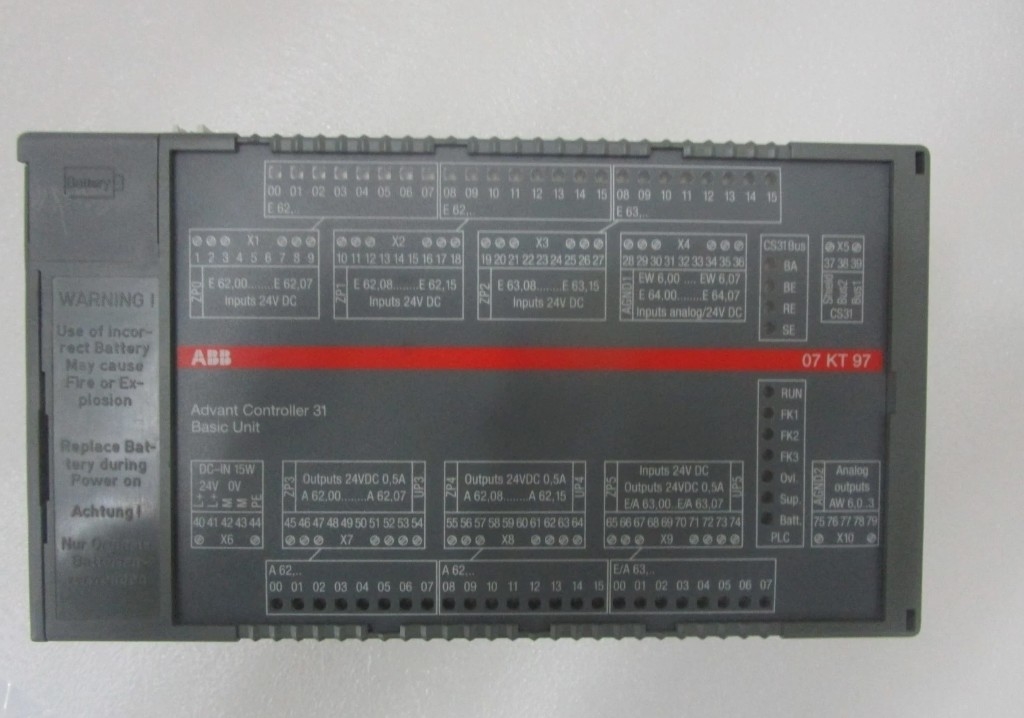

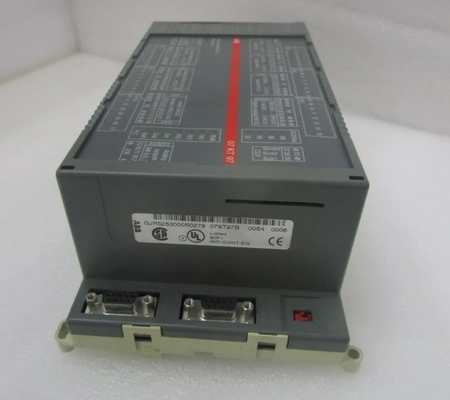

07KT97 GJR5253000R0278 ABB Procontic Βασική Μονάδα Βιομηχανικής Αυτοματοποίησης

07KT97 GJR5253000R0278 ABB Procontic Βασική Μονάδα Βιομηχανικής Αυτοματοποίησης

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Οι τεχνικές προδιαγραφές των εισόδων είναι οι ίδιες με τις άλλες ψηφιακές εισόδους, αλλά με την ακόλουθη εξαίρεση:ο βαριστόρος για την απομαγνητισμό των επαγωγικών φορτίων (βλέπε εικόνα παραπάνω) είναι επίσης σε ισχύ στην είσοδοΩς εκ τούτου, η διαφορά τάσης μεταξύ UP5 και του σήματος εισόδου δεν πρέπει να είναι μεγαλύτερη από την οριακή τάση του βαριστόρου.ότι εάν UP5 = 24 V, η τάση σήματος εισόδου πρέπει να είναι μεταξύ -12 V και +30 V. Εάν UP5 = 30 V, η τάση εισόδου πρέπει να είναι εντός των ορίων -6 V και +30 V.

Εάν όλα τα 8 κανάλια της ομάδας χρησιμοποιηθούν ως εισροές, και εάν επιπλέον το τερματικό UP5 παραμείνει απενεργοποιημένο, δεν υπάρχουν περιορισμοί για τις εισροές.Η τάση σήματος εισόδου μπορεί τότε να είναι μεταξύ -30 V και +30 V.Δεν υπάρχει περιορισμός για την ομάδα εισόδου/εξόδου όσον αφορά την ασφάλεια της κατά της αντιστροφής της πολικότητας.

Ανάλυση στο σύστημα PLC: Οι μετρούμενες τιμές μετατρέπονται με ανάλυση 12 bits, δηλαδή 11 bits συν σημάδι για την τάση και 12 bits χωρίς σημάδι για τα ρεύματα.5 V και ±5 V μετατρέπονται με 10 bits συν σημάδι.

Οι αναλογικές εισόδους μπορούν να χρησιμοποιηθούν μεμονωμένα σε πολλές διαφορετικές λειτουργικές λειτουργίες (ακόμη και ως ψηφιακές εισόδους).

Σύνδεσμος φύλλου δεδομένων:

ΑΒΒ 07KT97 GJR5253000R0278.pdf
