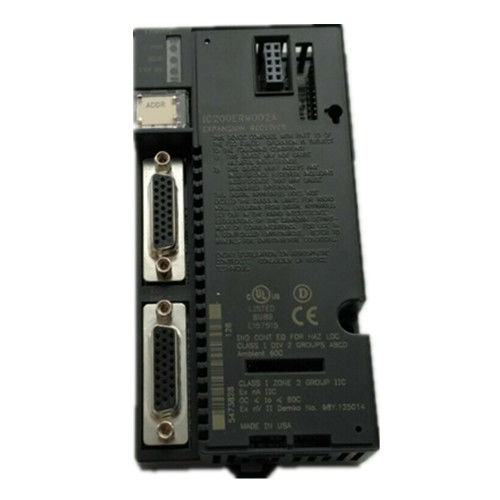

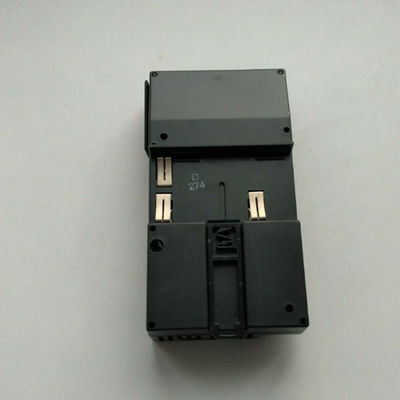

IC200ERM002 της Γερμανίας Fanuc εισόδου-εξόδου μεταφορέας ύφους ανοίξεων PLC συμπαγής

Το IC200ERM002 είναι μια μη-απομονωμένη ενότητα δεκτών επέκτασης που γίνεται από την αυτοματοποίηση και τους ελέγχους της Γερμανίας. Σαν ενότητα επέκτασης, αυτή η συσκευή χρησιμοποιείται για να επεκτείνει τη λειτουργία ενός προγραμματίσημου ελεγκτή λογικής VersaMax ή ενός σταθμού εισαγωγής και παραγωγής καθώς επίσης και να αυξήσει τον αριθμό συνδεδεμένων ενοτήτων. Αυτή η ενότητα επέκτασης υποστηρίζει ένα μέγιστο επτά ομάδων με μέχρι οκτώ ενότητες ανά ομάδα.

Αυτή η ενότητα είναι 2,63 ίντσες (66,8 χιλιοστόμετρα) ευρέως και 5,04 ίντσες (128 χιλιοστόμετρα) ψηλές εντούτοις, αυτό δεν περιλαμβάνει τις διαστάσεις της παροχής ηλεκτρικού ρεύματος. Για να προβλέψει την εξουσία σε οποιεσδήποτε συνδεδεμένες ενότητες, μια παροχή ηλεκτρικού ρεύματος εγκαθίσταται σε αυτό το προϊόν. Σημείωση: Εάν ένας συμπληρωματικός μεταφορέας δύναμης ή μια πρόσθετη παροχή ηλεκτρικού ρεύματος χρησιμοποιείται, πρέπει να συνδεθεί με την παροχή κύριου ηλεκτρικού ρεύματος σε αυτήν την ενότητα επέκτασης. Τα φω'τα τριών επί του σκάφους οδηγήσεων δείχνουν τη θέση συσκευών.

Το IC200ERM002 μπορεί να χρησιμοποιηθεί και στο πολυ-ράφι ή στα single-ended συστήματα επέκτασης εισαγωγής και παραγωγής VersaMax. Εάν αυτή η ενότητα επέκτασης χρησιμοποιείται σε μια εφαρμογή πολυ-ραφιών, το μέγιστο μήκος καλωδίων δεν μπορεί να υπερβεί 15 μέτρα ή περίπου 50 πόδια. Εάν αυτό το προϊόν χρησιμοποιείται σε μια single-ended εφαρμογή με μόνο ένα ράφι επέκτασης, το μήκος καλωδίων δεν μπορεί να υπερβεί ένα μέτρο ή περίπου 3,3 πόδια. Τα ποσοστά μεταφοράς δεδομένων είναι είτε 5 μεγαμπίτ ανά δευτερόλεπτο είτε 2,765 μεγαμπίτ ανά δευτερόλεπτο, ανάλογα με την εφαρμογή.

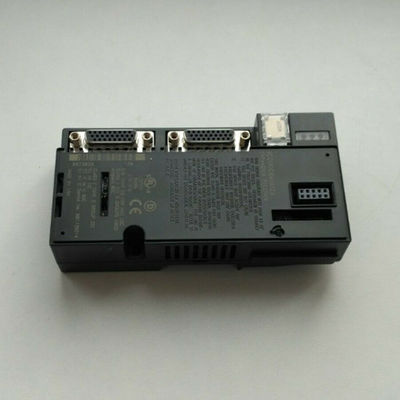

Το IC200ERM002 έχει δύο 26 θηλυκούς λιμένες επέκτασης δ-Shell καρφιτσών. Ο τοπ λιμένας χρησιμοποιείται για ένα εισερχόμενο καλώδιο επέκτασης, και ο κατώτατος λιμένας χρησιμοποιείται είτε στην αλυσίδα μαργαριτών το επόμενο ράφι επέκτασης είτε συνδέει με το βούλωμα εξολοθρευτών. Αυτό το προϊόν έχει επίσης δύο επιλογές για backplane το ρεύμα: 5 βολτ ή 3,3 βολτ. Για backplanes 5V, η τρέχουσα κατανάλωση είναι 70 milliamps. Για backplanes 3.3V, η τρέχουσα κατανάλωση είναι 20 milliamps.
