Name: Ενότητα ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ X20SL8100 B&R X20 με τη λειτουργία SafeLOGIC
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SL8100
Price: 4,690.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα B&R PLC αυτοματοποίησης

Ενότητα ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ X20SL8100 B&R X20 με τη λειτουργία SafeLOGIC

Λεπτομέρειες:

Τόπος καταγωγής:	ΑΥΣΤΡΙΑ
Μάρκα:	B&R
Πιστοποίηση:	CE
Αριθμό μοντέλου:	X20SL8100

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1EA
Τιμή:	USD
Συσκευασία λεπτομέρειες:	Αρχικός
Χρόνος παράδοσης:	2-3 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	10EA

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Μάρκα προϊόντος:	B&R	Μοντέλο προϊόντος:	X20SL8100
Τύπος Προϊόντος:	Ενότητα ΚΜΕ	Τάση εισόδου:	24 VDC
Συσκευασία:	Πρωτότυπο	Εγγύηση:	1 χρόνος
Διαστάσεις:	62.5+0.29975 χιλ.	Βάρος:	190 γρ
Επισημαίνω:	Μονάδα CPU X20SL8100 B&R X20 SYSTEM , B&R X20 SYSTEM

Μονάδα CPU X20SL8100 B&R X20 SYSTEM με λειτουργικότητα SafeLOGIC

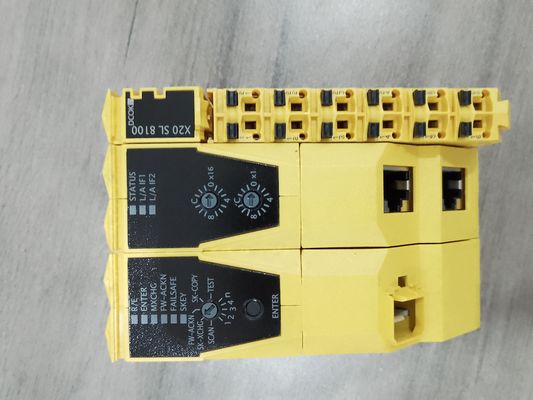

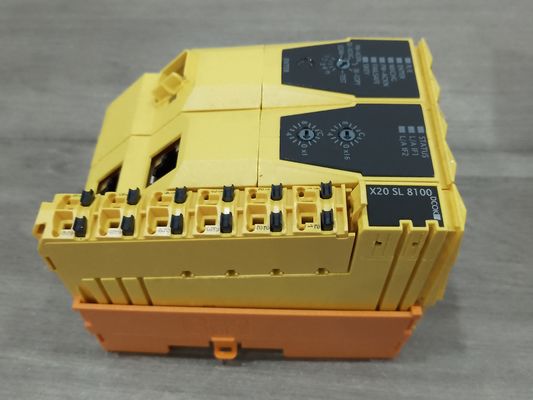

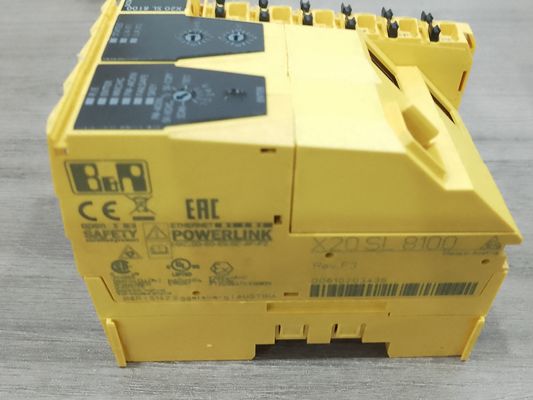

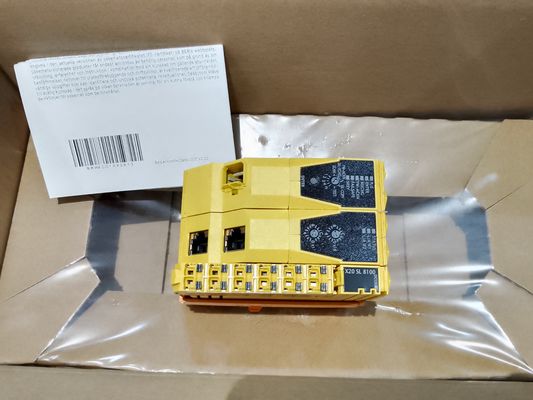

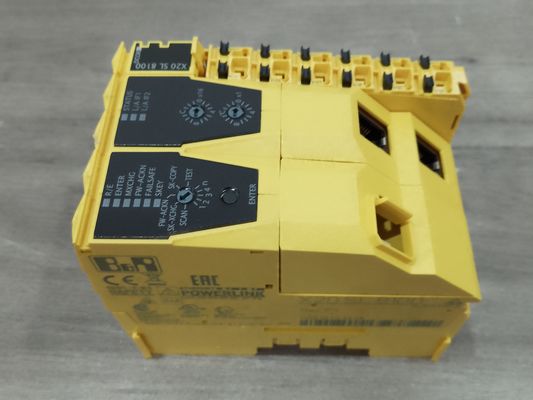

Ενότητα ΣΥΣΤΗΜΆΤΩΝ ΚΜΕ X20SL8100 B&R X20 με τη λειτουργία SafeLOGIC 0

ΑΡΙΘΜΟΣ ΥΛΙΚΟΥ:

X20SL8100

ΠΕΡΙΓΡΑΦΗ:

openSAFETY manager για έως και 100 SafeNODE
Προγραμματίζεται ευέλικτα χρησιμοποιώντας το Automation Studio / SafeDESIGNER
Καινοτόμος διαχείριση επιλογών ασφαλούς μηχανήματος (SafeOPTION)
Διαχείριση παραμέτρων και διαμόρφωσης

Η μονάδα είναι εξοπλισμένη με τη λειτουργία SafeLOGIC που της επιτρέπει να εκτελεί με ασφάλεια εφαρμογές σχεδιασμένες στο SafeDESIGNER.Η μονάδα μπορεί να χρησιμοποιηθεί σε εφαρμογές που σχετίζονται με την ασφάλεια έως PL e ή SIL 3.

Επιπλέον, η ενότητα συντονίζει την επικοινωνία που σχετίζεται με την ασφάλεια όλων των μονάδων που εμπλέκονται στην εφαρμογή.Σε αυτό το πλαίσιο, η μονάδα παρακολουθεί επίσης τη διαμόρφωση αυτών των μονάδων και πραγματοποιεί αυτόνομες λήψεις παραμέτρων στις μονάδες όποτε είναι απαραίτητο.Αυτό εγγυάται μια συνεπή και σωστή διαμόρφωση της μονάδας στο δίκτυο από άποψη ασφάλειας σε όλα τα σενάρια που περιλαμβάνουν αντικατάσταση και σέρβις μονάδας.Αυτές οι υπηρεσίες εκτελούνται από τον ελεγκτή SafeLOGIC.

Σύντομη περιγραφή

Διεπαφές	POWERLINK
Μονάδα συστήματος	ΕΠΕΞΕΡΓΑΣΤΗΣ

Γενικές πληροφορίες

Κωδικός B&R ID	0xDD61
Απαιτήσεις συστήματος
Στούντιο Αυτοματισμού	4.0.16 ή νεότερη έκδοση
Αυτοματισμός Runtime	V3.08 ή νεότερη έκδοση (για βιβλιοθήκη AsSafety F4.06 ή μεταγενέστερη)
SafeDESIGNER	3.1.0 ή νεότερη έκδοση
Έκδοση ασφαλείας	1.7 ή μεταγενέστερη
Πακέτο Τεχνολογίας mapp	mapp Safety 5.7.0 ή νεότερη έκδοση
Ψύξη	Χωρίς ανεμιστήρα
Ενδείξεις κατάστασης	Λειτουργία CPU, POWERLINK, SafeKEY
Διαγνωστικά
Λειτουργία CPU	Ναι, με χρήση ένδειξης κατάστασης LED
POWERLINK	Ναι, με χρήση ένδειξης κατάστασης LED
SafeKEY	Ναι, με χρήση ένδειξης κατάστασης LED
Κατανάλωση ενέργειας	4,3 W
Πρόσθετη διαρροή ισχύος που προκαλείται από ενεργοποιητές (αντίσταση) [W]	-
Πιστοποιήσεις
CE	Ναί
UKCA	Ναί
Λειτουργική ασφάλεια	cULus FSPC E361559 Ενεργειακά και βιομηχανικά συστήματα Πιστοποιημένο για λειτουργική ασφάλεια ANSI UL 1998:2013
Λειτουργική ασφάλεια	IEC 61508:2010, SIL 3 EN 62061:2005/A2:2015, SIL 3 EN ISO 13849-1:2015, Κατ.4 / PL ε IEC 61511:2004, SIL 3
Λειτουργική ασφάλεια	EN 50156-1:2004
ATEX	Ζώνη 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (βλ. εγχειρίδιο χρήστη X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Βιομηχανικός εξοπλισμός ελέγχου
HazLoc	cCSAus 244665 Εξοπλισμός ελέγχου διαδικασίας για επικίνδυνες τοποθεσίες Τάξη Ι, Τμήμα 2, Ομάδες ABCD, T5
DNV	Θερμοκρασία:ΕΝΑ(0 - 45°C) Υγρασία:σι(έως 100%) Δόνηση:ΕΝΑ(0,7 g) EMC:σι(γέφυρα και ανοιχτό κατάστρωμα)
LR	ENV1
KR	Ναί
ABS	Ναί
ΑΗΚ	Ναί

Χαρακτηριστικά ασφαλείας

EN ISO 13849-1:2015
Κατηγορία	Γάτα.4
PL	PL ε
DC	>94%
MTTFD	2500 χρόνια
Ώρα αποστολής	Μέγιστη.20 χρόνια
IEC 61508:2010, IEC 61511:2004, EN 62061:2013
SIL CL	SIL 3
SFF	>90%
PFH / PFHρε
Μονάδα μέτρησης	<1*10-10
openSAFETY ενσύρματο	Αμελητέος
openSAFETY ασύρματο	<110-14 Αριθμός πακέτων openSAFETY ανά ώρα
PFD	<2*10-5
Διάστημα δοκιμής απόδειξης (PT)	20 χρόνια

Λειτουργικότητα

Επικοινωνία μεταξύ τους	Ναί
Υποστήριξη για Επιλογές Ασφαλούς Θέσης σε λειτουργία
ΜΠΟΥΛ	512
INT	64
UINT	64
DINT	64
UDINT	64
Υποστήριξη SafeMOTION	Ναι, εξαρτάται από τον αριθμό των διαθέσιμων αδειών λειτουργίας στο SafeKEY
Μέγιστη.αριθμός αξόνων SafeMOTION	70, εξαρτάται από το πλάτος δεδομένων των μονάδων που χρησιμοποιούνται
Ακρίβεια χρονισμού	Χρόνος * 0,05 + Χρόνος κύκλου εφαρμογής ασφαλείας
Ο συντομότερος κύκλος της τάξης εργασιών	1 ms
Μέγιστη.αριθμός SafeNODE	100, εξαρτάται από τον αριθμό των διαθέσιμων αδειών λειτουργίας στο SafeKEY
Μέγιστη.αριθμός ελεγχόμενων κόμβων POWERLINK	50
Ανταλλαγή δεδομένων μεταξύ CPU και ελεγκτή SafeLOGIC
Μέγιστη.συνολικό πλάτος δεδομένων για κάθε κατεύθυνση	512 byte
Μέγιστη.αριθμός σημείων δεδομένων για κάθε κατεύθυνση
ΜΠΟΥΛ	1024
INT	128
UINT	128
DINT	64
UDINT	64
Ανταλλαγή δεδομένων μεταξύ SafeDOMAIN και SafeDOMAIN
Χρήση ως Διαχείριση SafeDOMAIN	Ναι, ξεκινώντας με το mapp Safety 5.10.0 και την αναβάθμιση υλικού 2.2.1.0
Χρήση ως συνδεδεμένος SafeDOMAIN	Ναι, ξεκινώντας με το mapp Safety 5.10.0 και την αναβάθμιση υλικού 2.2.1.0
Μέγιστη.συνολικό πλάτος δεδομένων για κάθε κατεύθυνση	64 byte
Μέγιστη.συνολικός αριθμός σημείων δεδομένων για κάθε κατεύθυνση	16
Μέγιστη.αριθμός σημείων δεδομένων για κάθε κατεύθυνση
ΜΠΟΥΛ	128
INT	16
UINT	16
DINT	16
UDINT	16
Μέγιστη.αριθμός των συνδεδεμένων Διαχείριση SafeDOMAIN	Ξεκινώντας με το mapp Safety 5.10.0 και την αναβάθμιση υλικού 2.2.1.0: 10

Οριακές τιμές για την εφαρμογή SafeDESIGNER

Μέγιστη.διαθέσιμοι πόροι για καταχωρήσεις παραθύρου πληροφοριών SafeDESIGNER
Στιγμιότυπα FB	4096
Μνήμη δείκτη	262.144 byte
Στοίβα μνήμης	32.768 byte
Μνήμη για ασφαλή εισαγωγή δεδομένων	6144 byte
Μνήμη για ασφαλή δεδομένα εξόδου	2048 byte
Μνήμη για τυπικά δεδομένα εισόδου	1024 byte
Μνήμη για τυπικά δεδομένα εξόδου	1024 byte
Αριθμός δεικτών	16.382
Πρόσθετες οριακές τιμές SafeDESIGNER
Μέγιστη.αριθμός τύπων μπλοκ συναρτήσεων	512
Μέγιστη.αριθμός μεταβλητών δύναμης	64
Μέγιστη.αριθμός μεταβλητής με κατάσταση μεταβλητής	1023

Τροφοδοτικό εισόδου SL / BC / X2X Link

Τάση εισόδου	24 VDC -15% / +20%
Ρεύμα εισόδου	Μέγιστη.0,25 Α
Ασφάλεια ηλεκτρική	-
Προστασία αντίστροφης πολικότητας	Ναί

Διεπαφές

Fieldbus	Ελεγχόμενος κόμβος POWERLINK
Τύπος	Τύπος 3
Παραλαγή	2x θωρακισμένη θύρα RJ45 (hub)
Μήκος γραμμής	Μέγιστη.100 m μεταξύ 2 κόμβων (μήκος τμήματος)
Ποσοστό μεταφοράς	100 Mbit/s
ΜΕΤΑΦΟΡΑ
Φυσική στρώση	100BASE-TX
Half-duplex	Ναί
Full-duplex	Οχι
Αυτόματη διαπραγμάτευση	Ναί
Auto-MDI/MDIX	Ναί
Ελάχ.χρόνος κύκλου
Fieldbus	200 µs

Συνθήκες λειτουργίας

Προσανατολισμός τοποθέτησης
Οριζόντιος	Ναί
Κατακόρυφος	Ναί
Υψόμετρο εγκατάστασης πάνω από την επιφάνεια της θάλασσας	0 έως 2000 m, χωρίς περιορισμό
Βαθμός προστασίας σύμφωνα με το EN 60529	IP20

Συνθήκες περιβάλλοντος

Θερμοκρασία
Λειτουργία
Οριζόντιος προσανατολισμός τοποθέτησης	0 έως 60°C
Κάθετος προσανατολισμός τοποθέτησης	0 έως 45°C
Μείωση απόδοσης	-
Αποθήκευση	-40 έως 85°C
Μεταφορά	-40 έως 85°C
Σχετική υγρασία
Λειτουργία	5 έως 95%, χωρίς συμπύκνωση
Αποθήκευση	5 έως 95%, χωρίς συμπύκνωση
Μεταφορά	5 έως 95%, χωρίς συμπύκνωση

Μηχανικές ιδιότητες

Σημείωση	Παραγγείλετε τη σειρά λειτουργιών SafeKEY και SafeLOGIC χρησιμοποιώντας τον διαμορφωτή X20MK. X20 ακραίο κάλυμμα (δεξιά) περιλαμβάνεται στην παράδοση Μπλοκ ακροδεκτών X20 12 ακίδων, με κλειδί ασφαλείας, περιλαμβάνεται στην παράδοση Στην παράδοση περιλαμβάνεται κάλυμμα SafeKEY
Διαστάσεις
Πλάτος	62,5+0,2mm
Υψος	99 χλστ
Βάθος	75 χλστ
Βάρος	190 γρ
