Name: X67BC8321.L12 B&R X67 SYSTEM Bus Controller POWERLINK V1/V2 Ελεγχόμενος κόμβος
Brand: Joyoung International Trading Co.,Ltd
SKU: X67BC8321.L12
Price: 4,690.00 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα B&R PLC αυτοματοποίησης

X67BC8321.L12 B&R X67 SYSTEM Bus Controller POWERLINK V1/V2 Ελεγχόμενος κόμβος

Λεπτομέρειες:

Τόπος καταγωγής:	ΑΥΣΤΡΙΑ
Μάρκα:	B&R
Πιστοποίηση:	CE
Αριθμό μοντέλου:	X67BC8321.L12

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1EA
Τιμή:	USD
Συσκευασία λεπτομέρειες:	Πρωτότυπο
Χρόνος παράδοσης:	3-5 εργάσιμες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	10EA

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Μάρκα προϊόντος:	B&r	Μοντέλο προϊόντος:	X67BC8321.L12
Τύπος Προϊόντος:	Ελεγκτής λεωφορείων	Είσοδοι/Έξοδοι:	16 ψηφιακά κανάλια
Τροφοδοτικό I/O:	24 VDC	Διαστάσεις:	5315542 χλστ
Βάρος:	350 γρ	Εγγύηση:	1 χρόνος
Επισημαίνω:	X67BC8321.L12 , B&R X67 SYSTEM

X67BC8321.L12 B&R X67 SYSTEM Bus Controller POWERLINK (V1/V2) Ελεγχόμενος κόμβος

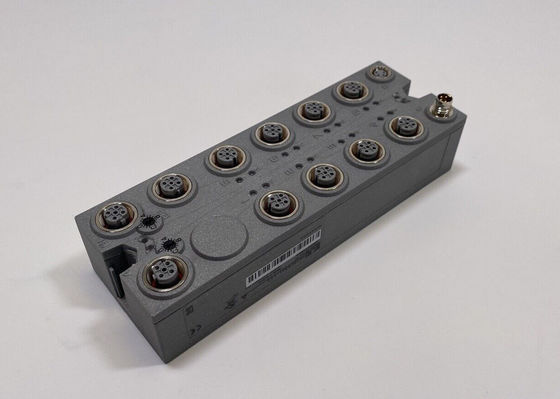

X67BC8321.L12 B&R X67 SYSTEM Bus Controller POWERLINK V1/V2 Ελεγχόμενος κόμβος 0

ΑΡΙΘΜΟΣ ΥΛΙΚΟΥ:

X67BC8321.L12

ΠΕΡΙΓΡΑΦΗ:

POWERLINK
16 ψηφιακά κανάλια, με δυνατότητα διαμόρφωσης ως είσοδοι ή έξοδοι
Συνδέσεις M12
Ενσωματωμένος κόμβος για αποτελεσματική καλωδίωση
Διαμόρφωση I/O και ενημέρωση υλικολογισμικού μέσω του fieldbus
Ενσωματωμένη σύνδεση με την τοπική επέκταση μέσω X2X Link για έως και 250 επιπλέον μονάδες
Κύκλος I/O με δυνατότητα διαμόρφωσης (ξεκινώντας από 200 ms)

Ο ελεγκτής διαύλου καθιστά δυνατή τη σύνδεση κόμβων X2X Link I/O στο POWERLINK.Είναι επίσης δυνατός ο σύγχρονος κύκλος σύνδεσης X2X σε αναλογία 1:1 ή συγχρονισμένος με το POWERLINK χρησιμοποιώντας προκλιμακωτή.

Μπορούν να συνδεθούν πρόσθετοι κόμβοι X2X Link I/O (μονάδες X67 ή άλλες μονάδες που βασίζονται σε X2X Link) χρησιμοποιώντας την ενσωματωμένη σύνδεση X2X Link.Μηχανικά, το POWERLINK συνδέεται μέσω μιας τυπικής υποδοχής Ethernet M12 με κωδικοποίηση D IP67.

Το POWERLINK είναι ένα τυπικό πρωτόκολλο για Fast Ethernet εξοπλισμένο με σκληρά χαρακτηριστικά σε πραγματικό χρόνο.Η Ομάδα Τυποποίησης POWERLINK (EPSG) διασφαλίζει ότι το πρότυπο παραμένει ανοιχτό και αναπτύσσεται συνεχώς:www.ethernet-powerlink.org.

Σύντομη περιγραφή

Ελεγκτής λεωφορείου	Ελεγχόμενος κόμβος POWERLINK (V1/V2).

Γενικές πληροφορίες

Είσοδοι/Έξοδοι	16 ψηφιακά κανάλια, διαμορφώσιμα ως είσοδοι ή έξοδοι με χρήση λογισμικού, είσοδοι με πρόσθετες λειτουργίες
Τάση μόνωσης μεταξύ καναλιού και διαύλου	500 Vεφ
Ονομαστική τάση	24 VDC
Κωδικός B&R ID
Ελεγκτής λεωφορείου	0xA90E
Εσωτερική μονάδα I/O	0x1A1D
Τροφοδοτικό αισθητήρα/ενεργοποιητή	0,5 Ένα ρεύμα αθροίσματος
Ενδείξεις κατάστασης	Λειτουργία I/O ανά κανάλι, τάση τροφοδοσίας, λειτουργία διαύλου
Διαγνωστικά
Έξοδοι	Ναι, με χρήση ένδειξης κατάστασης LED και λογισμικού
Τροφοδοτικό I/O	Ναι, με χρήση ένδειξης κατάστασης LED και λογισμικού
Τύπος σύνδεσης
Fieldbus	M12, με κωδικοποίηση D
Σύνδεσμος X2X	Μ12, Β-κωδ
Είσοδοι/Έξοδοι	8x M12, με κωδικό Α
Τροφοδοτικό I/O	Μ8, 4 ακίδων
Έξοδος ισχύος	Τροφοδοτικό 15 W X2X Link για μονάδες I/O
Κατανάλωση ενέργειας
Fieldbus	4,2 W
Εσωτερική I/O	2,5 W
Τροφοδοτικό X2X Link	24,3 W στη μέγιστη ισχύ εξόδου για συνδεδεμένες μονάδες I/O
Πιστοποιήσεις
CE	Ναί
UKCA	Ναί
ATEX	Ζώνη 2, II 3G Ex nA IIA T5 Gc IP67, Ta = 0 - Μέγ.60°C TÜV 05 ATEX 7201X
UL	cULus E115267 Βιομηχανικός εξοπλισμός ελέγχου
HazLoc	cCSAus 244665 Εξοπλισμός ελέγχου διαδικασίας για επικίνδυνες τοποθεσίες Τάξη Ι, Τμήμα 2, Ομάδες ABCD, T5
ΑΗΚ	Ναί
KC	Ναί

Διεπαφές

Fieldbus	Ελεγχόμενος κόμβος POWERLINK (V1/V2).
Τύπος	Τύπος 2
Παραλαγή	2x διεπαφή M12 (hub), 2x θηλυκό βύσμα στη μονάδα
Μήκος γραμμής	Μέγιστη.100 m μεταξύ 2 σταθμών (μήκος τμήματος)
Ποσοστό μεταφοράς	100 Mbit/s
ΜΕΤΑΦΟΡΑ
Φυσική στρώση	100BASE-TX
Half-duplex	Ναί
Full-duplex	Οχι
Αυτόματη διαπραγμάτευση	Ναί
Auto-MDI/MDIX	Ναί
Καθυστέρηση διάδοσης κόμβου	0,96 έως 1 μs
Ελάχ.χρόνος κύκλου
Fieldbus	200 μs
Σύνδεσμος X2X	200 μs
Δυνατότητα συγχρονισμού μεταξύ συστημάτων διαύλου	Ναί

Τροφοδοτικό I/O

Ονομαστική τάση	24 VDC
Εύρος τάσης	18 έως 30 VDC
Ενσωματωμένη προστασία	Προστασία αντίστροφης πολικότητας
Κατανάλωση ενέργειας
Τροφοδοτικό αισθητήρα/ενεργοποιητή	Μέγιστη.12 W

Τροφοδοτικό αισθητήρα/ενεργοποιητή

Τάση	Τροφοδοτικό I/O μείον πτώση τάσης για προστασία από βραχυκύκλωμα
Πτώση τάσης για προστασία από βραχυκύκλωμα στα 0,5 A	Μέγιστη.2 VDC
Ρεύμα αθροίσματος	Μέγιστη.0,5 Α
Αντοχή σε βραχυκύκλωμα	Ναί

Ψηφιακές είσοδοι

Χαρακτηριστικά εισόδου σύμφωνα με το EN 61131-2	Τύπος 1
Τάση εισόδου	18 έως 30 VDC
Ρεύμα εισόδου στα 24 VDC	Τυπ.4 mA
Κύκλωμα εισόδου	Νεροχύτης
Φίλτρο εισόδου
Σκεύη, εξαρτήματα	≤10 μs (κανάλια 1 έως 4) / ≤70 μs (κανάλια 5 έως 16)
Λογισμικό	Προεπιλογή 0 ms, με δυνατότητα διαμόρφωσης μεταξύ 0 και 25 ms σε διαστήματα 0,2 ms
Αντίσταση εισόδου	Τυπ.6 kΩ
Πρόσθετες λειτουργίες	Καταμέτρηση συμβάντων 50 kHz, μέτρηση πύλης
Κατώφλι εναλλαγής
Χαμηλός	<5 VDC
Υψηλός	>15 VDC

Μετρητές εκδηλώσεων

Ποσότητα	2
Φόρμα σήματος	Τετράγωνος παλμός κυμάτων
Εκτίμηση	Κάθε αρνητικό άκρο, κυκλικός μετρητής
Συχνότητα εισόδου	Μέγιστη.50 kHz
Μετρητής 1	Είσοδος 1
Μετρητής 2	Είσοδος 3
Αντισυχνότητα	Μέγιστη.50 kHz
Μέγεθος πάγκου	16-bit

Μέτρηση πύλης

Ποσότητα	1
Φόρμα σήματος	Τετράγωνος παλμός κυμάτων
Εκτίμηση	Θετικό άκρο - Αρνητικό άκρο
Αντισυχνότητα
Εσωτερικός	48 MHz, 3 MHz, 187,5 kHz
Μέγεθος πάγκου	16-bit
Διάρκεια παύσης μεταξύ παλμών	≥100 µs
Μήκος παλμού	≥20 µs
Υποστηριζόμενες είσοδοι	Είσοδος 2 ή είσοδος 4

Ψηφιακές έξοδοι

Παραλαγή	Τρέχουσα πηγή FET
Τάση μεταγωγής	Τροφοδοτικό I/O μείον την υπολειπόμενη τάση
Ονομαστικό ρεύμα εξόδου	0,5 Α
Συνολικό ονομαστικό ρεύμα	8 Α
Κύκλωμα εξόδου	Πηγή
Προστασία εξόδου	Θερμική διακοπή λειτουργίας σε περίπτωση υπερέντασης ή βραχυκυκλώματος, ενσωματωμένη προστασία για μεταγωγή επαγωγικών φορτίων, προστασία αντίστροφης πολικότητας του τροφοδοτικού εξόδου
Διαγνωστική κατάσταση	Παρακολούθηση εξόδου με καθυστέρηση 10 ms
Ρεύμα διαρροής όταν η έξοδος είναι απενεργοποιημένη	5 μΑ
Ενεργοποίηση μετά από διακοπή λειτουργίας υπερφόρτωσης	Περίπου10 ms (εξαρτάται από τη θερμοκρασία της μονάδας)
Υπολειπόμενη τάση	<0,3 V σε 0,5 A ονομαστικό ρεύμα
Μέγιστο ρεύμα βραχυκυκλώματος	<12 Α
Καθυστέρηση εναλλαγής
0 → 1	<400 µs
1 → 0	<400 µs
Συχνότητα εναλλαγής
Φορτίο αντίστασης	Μέγιστη.100 Hz
Επαγωγικό φορτίο	Βλέπε ενότητα "Εναλλαγή επαγωγικών φορτίων".
Τάση πέδησης κατά την απενεργοποίηση επαγωγικών φορτίων	50 VDC

Ηλεκτρικές ιδιότητες

Ηλεκτρική μόνωση	Λεωφορείο απομονωμένο από POWERLINK και κανάλι Το κανάλι δεν είναι απομονωμένο από το κανάλι

Συνθήκες λειτουργίας

Προσανατολισμός τοποθέτησης
Οποιος	Ναί
Υψόμετρο εγκατάστασης πάνω από την επιφάνεια της θάλασσας
0 έως 2000 μ	Κανένας περιορισμός
>2000 μ	Μείωση της θερμοκρασίας περιβάλλοντος κατά 0,5°C ανά 100 m
Βαθμός προστασίας σύμφωνα με το EN 60529	IP67

Συνθήκες περιβάλλοντος

Θερμοκρασία
Λειτουργία	-25 έως 60°C
Μείωση απόδοσης	-
Αποθήκευση	-40 έως 85°C
Μεταφορά	-40 έως 85°C

Μηχανικές ιδιότητες

Διαστάσεις
Πλάτος	53 χλστ
Υψος	155 χλστ
Βάθος	42 χλστ
Βάρος	350 γρ
Ροπή για συνδέσεις
Μ8	Μέγιστη.0,4 Nm
Μ12	Μέγιστη.0,6 Nm
