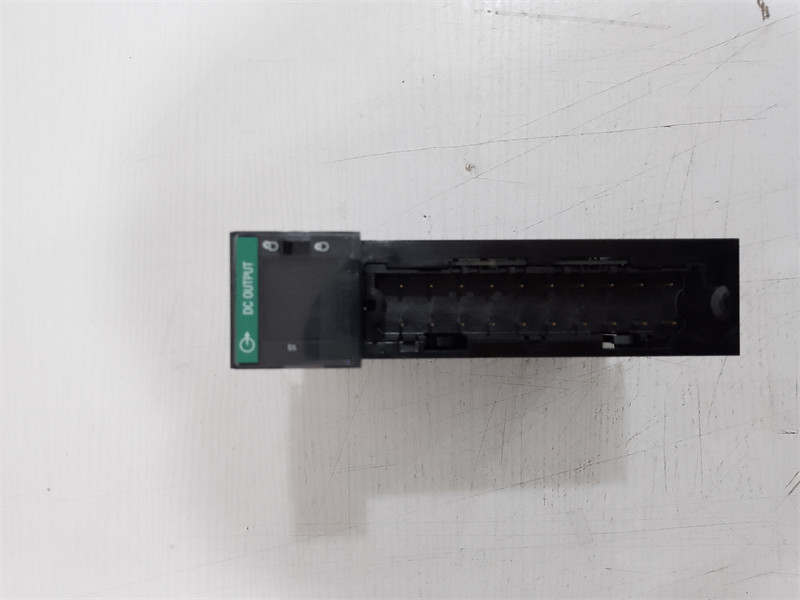

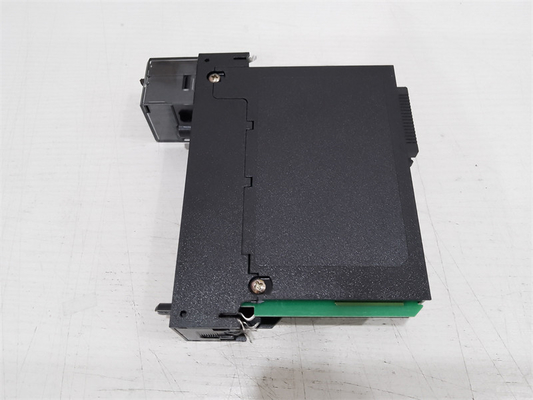

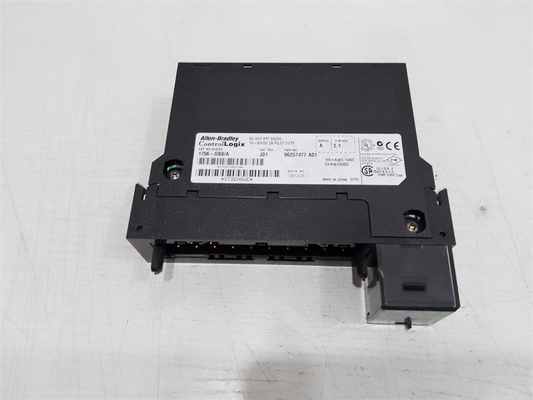

Ψηφιακό συνεχές ρεύμα 8 ενότητα 24VDC του Άλλεν-Bradley 1756-OB8 ControlLogix παραγωγής

Ο Allen-Bradley 1756-OB8 είναι μια διακριτή μονάδα εξόδου ControlLogix.Χρησιμοποιείται για την ενεργοποίηση ηλεκτρικών φορτίων που λειτουργούν σε τάσεις συνεχούς ρεύματος καθώς και φορτίων εναλλασσόμενου ρεύματοςΧρησιμοποιείται με ενδιάμεσο κύκλωμα.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleΕίναι συμβατό ως τοπικό στοιχείο Ε/Υ ή ως μέρος ενός κατανεμημένου συστήματος Ε/Υ.Μπορεί να τοποθετηθεί σε οποιοδήποτε διαθέσιμο πλαισίο 1756- ControlLogix και να λειτουργεί κατά μήκος τυποποιημένων ή μονάδων τροφοδοσίας.

Το 1756-OB8 έχει ροή 165 mA στο 5.1 VDC και 2 mA στο 24VDC, ενώ η συνολική ισχύς του backplane είναι 0,89 W και διάχυση ισχύος 2,5 W @ 60 ° C (140 ° F) και θερμική διάχυση 8.Κάθε κανάλι αυτής της μονάδας εξόδου μπορεί να παράγει έως 2 Ampere @ 60 °C (140 °F) και 8 Ampere @ 60 °C (140 °F) ανά μονάδα.

Η ενότητα αυτή χρησιμοποιεί αφαιρούμενο τερματικό μπλοκ (RTB) για τη σύνδεση κάθε καναλιού της ενότητας με τα ηλεκτρικά φορτία.Τα συμβατά RTBs είναι 1756-TBNH και 1756-TBSH, ενώ η κατάλληλη κλειδαριά RTB καθορίζεται από τον χρήστη, μηχανική κλειδαριά.

Η διαφορά αυτή εισάγεται στη διαμόρφωση υλικού όπου οι παράμετροι και οι ιδιότητες του ενότητας μπορούν να τροποποιηθούν περαιτέρω/ Μερικές από αυτές τις παραμέτρους είναι το Interval Packet Request (RPI), ο χρόνος φίλτρου,Μοντέλο αναστολής και πολλά άλλα.

Η ενότητα αυτή χρησιμοποιεί ένα αφαιρούμενο τερματικό μπλοκ (RTB) το οποίο μπορεί να είναι είτε το 1756-TBNH είτε το 1756-TBSH (20 πιν RTB).Ακούστε μόνο - βελτιστοποίηση ράφουΗ υπηρεσία πιλότου είναι επίσης διαθέσιμη για τη μονάδα 1756-OB8.

Η μονάδα 1756-OB8 έχει κατηγορία τάσης 12/24 βολτ πηγής συνεχούς ρεύματος και εύρος λειτουργίας 10 έως 30 βολτ συνεχούς ρεύματος.,με μέγιστη διάσπαση 2,5 W στους 60 βαθμούς Κελσίου και θερμική διάσπαση 8,53 BTU/ώρα.Το μέγιστο ρεύμα διαρροής εκτός κατάστασης αυτής της μονάδας είναι 1 mA ανά σημείο και κατά τη διάρκεια λειτουργίας σε κατάσταση ενεργοποίησης, έχει μέγιστη πτώση τάσης 1,2 V DC σε 2 A. Έχει επίσης μέγιστο ρεύμα 2 A ανά σημείο σε 60 βαθμούς Κελσίου και μέγιστο ρεύμα 8 A σε 60 βαθμούς Κελσίου ανά ενότητα.Το ρεύμα έντασης του ανά σημείο είναι 4 A για 10 ms το καθένα που επαναλαμβάνεται κάθε 1 s στους 60 βαθμούς Κελσίου και το ελάχιστο ρεύμα φορτίου του είναι 2 mA ανά σημείοΗ τάση απομόνωσης του ενότητας είναι συνεχής στα 250V. Αυτό το ενότητα σας επιτρέπει επίσης να τροποποιείτε τις καταστάσεις στη λειτουργία σφάλματος ανά σημείο και τις καταστάσεις στη λειτουργία προγράμματος ανά σημείο.Οι επιλογές για τα δύο είναι να κρατήσεις την τελευταία κατάσταση.Η θερμοκρασία της μονάδας 1756-OB8 είναι από 0 έως 60 βαθμούς Κελσίου όταν λειτουργεί και από -40 έως 85 βαθμούς Κελσίου όταν δεν λειτουργεί.Έχει επίσης μέγιστη θερμοκρασία αέρα 60 βαθμών Κελσίου και σχετική υγρασία 5% έως 95%..
