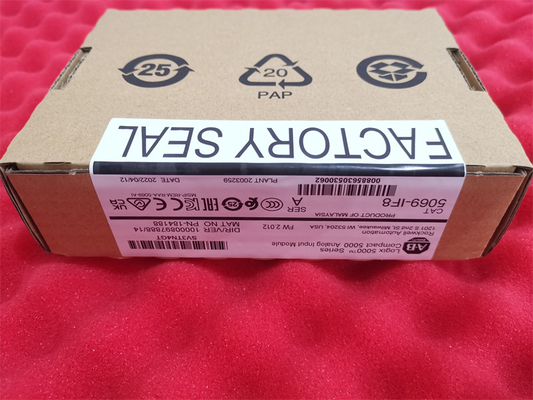

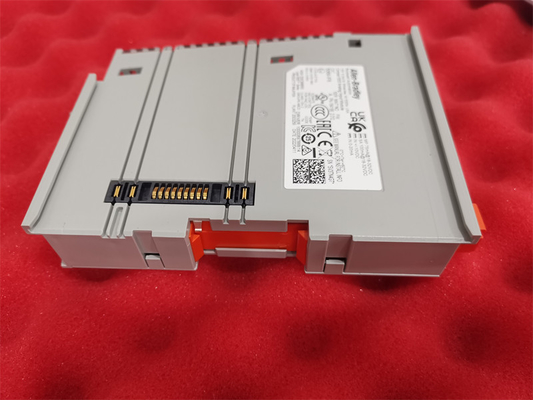

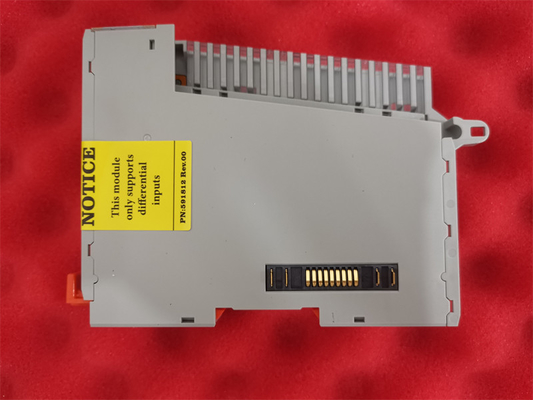

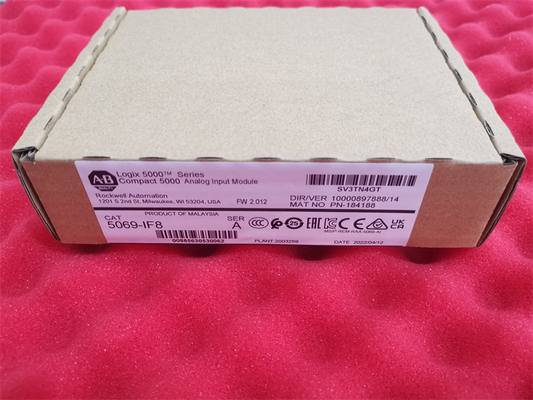

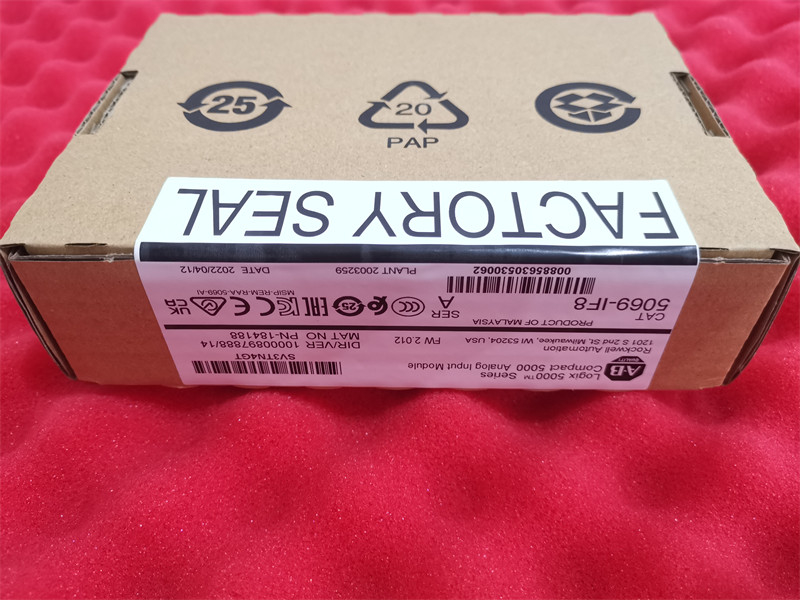

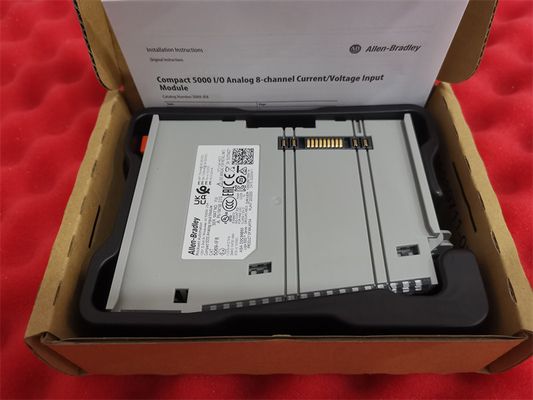

Άλλεν-Bradley 5069-IF8 οκτώ (8) διαφορική αναλογική ενότητα καναλιών εισαγωγής

Το Allen-Bradley 5069-IF8 είναι ένα Compact 5000 I/O module.0-10VDC και 0-5VDC ενώ ισχύει Το εύρος σήματος ρεύματος είναι 0-20 mA και 4-20 mA.

Η μονάδα 5069-IF8 χρησιμοποιείται συνήθως για τη σύνδεση αναλογικών αισθητήρων και πομμάτων.Η μετατροπή πραγματοποιείται μέσω του Sigma-Delta Two 24-bit αναλογικού σε ψηφιακό μετατροπέα (ADC). Τα μετατρεπόμενα δεδομένα αποθηκεύονται σε μορφή δεδομένων με πλανητική στροφή IEEE 32 bit. Τα μετατρεπόμενα ψηφιακά δεδομένα μπορούν να υποβληθούν σε περαιτέρω επεξεργασία για να ενεργοποιηθούν τα ενσωματωμένα δεδομένα συναγερμού,Σκάλωση σε μηχανικές μονάδες και δειγματοληψία καναλιών σε πραγματικό χρόνο.

Η ενότητα αυτή έχει χρόνο σάρωσης 625 μs ανά κανάλι και 2,5 ms ανά ομάδα. 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hz.Αυτές οι ρυθμίσεις φίλτρου χρησιμοποιούνται συνήθως για την γραμμικότητα των δεδομένων, ειδικά των δεδομένων εισόδου που είναι ακανόνιστα και αλλάζουν γρήγορα σε σύντομο χρονικό διάστημα.Επιπλέον, η ενότητα αυτή είναι συμβατή για χρήση με ένα τερματικό τηλεμεταφραστή (HART) Highway Adressable.αντίσταση στον κύκλο ρεύματος για συμμόρφωση μεταδότη HARTΗ ανίχνευση ανοιχτού κυκλώματος ανιχνεύεται όταν το επίπεδο σήματος είναι κάτω από ένα συγκεκριμένο επίπεδο, όπως + πλήρης κλίμακα,< 2 s για τάση και εύρος 4...20 mA, < 2 δευτερόλεπτα

Η τάση κοινής λειτουργίας κανάλι-κανάλι αυτής της μονάδας είναι +/- 10V.Παρέχεται επίσης με μέγιστη προστασία από υπερεμπόδιση +/- 30V DC τόσο στις συνθήκες τάσης όσο και στο ρεύμα και με μέγιστη προστασία από υπερεμπόδιση +/- 30 mA στη λειτουργία ρεύματοςΟ δίσκος αυτός έρχεται με 8 κίτρινα/κόκκινα δείκτη I/O LED και 1 πράσινο/κόκκινο δείκτη LED, χρησιμοποιεί ένα ανοικτό κελί και είναι βαθμολογημένο από το εργοστάσιο.Η ισχύς MOD ή η ισχύς μόντουλαρίου της εν λόγω μονάδας έχει εύρος τάσης και εύρος τάσης διέλευσης 18-32V DC και για τα δύο εύρους, το μέγιστο ρεύμα είναι 75 mA, και το μέγιστο ονομαστικό ρεύμα είναι 9,55 mA. Η μονάδα 5069-IF8 διαθέτει έναν ενεργοποιητή αισθητήρα (SA) πεδίου ισχύος τάσης 18-32V DC,το εύρος τάσης διέλευσης είναι 0-32V DC, το μέγιστο ρεύμα ισχύος πεδίου είναι 100 mA, και το μέγιστο ονομαστικό ρεύμα του μοντέλου είναι 9,95 A. Η μέγιστη διάσπαση ισχύος του είναι 2,1 W στη λειτουργία τάσης και 2,4 W στη λειτουργία ρεύματος,ενώ οι μέγιστες θερμικές διασπορές είναι 7.2 BTU/ώρα σε κατάσταση τάσης και 8,2 BTU/ώρα σε κατάσταση ρεύματος.
