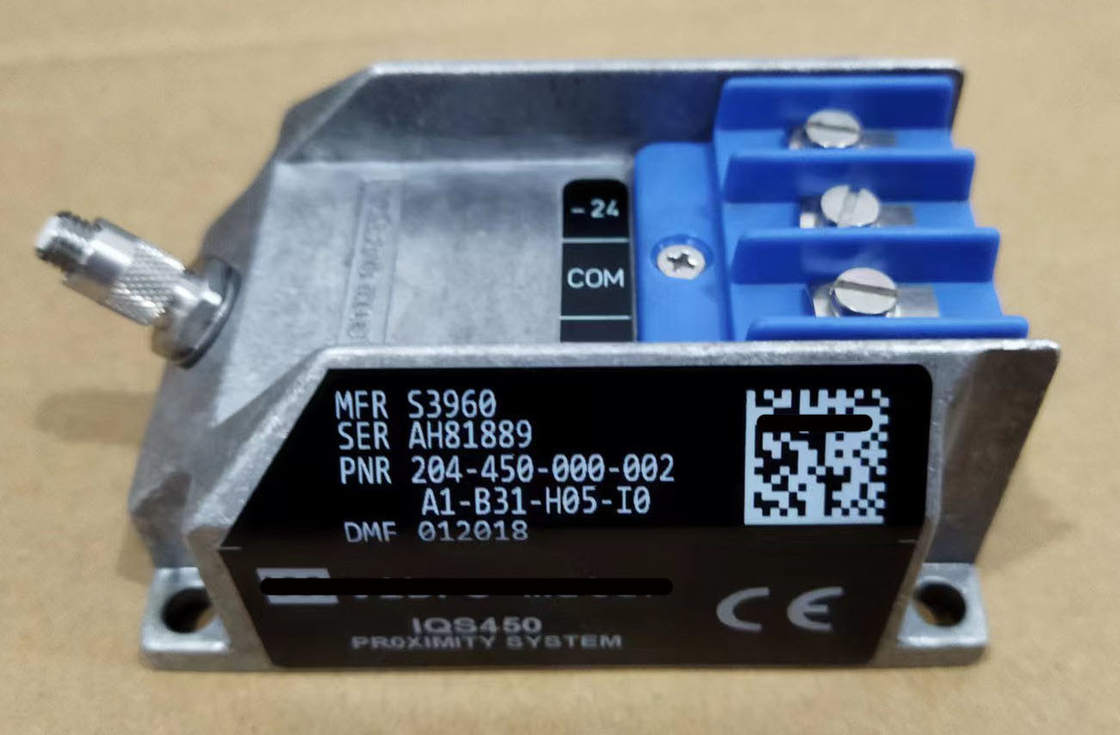

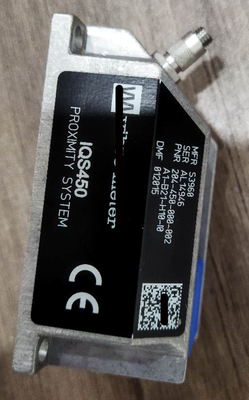

IQS450 204-450-000-001 Σύστημα μέτρησης εγγύτητας συντελεστή σήματος

Δελτίο ΕΚΑΧ αριθ.Σύστημα μέτρησης εγγύτητας συντελεστή σήματος

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Ο συντηρητής σήματος IQS 450 θα λειτουργεί σε θερμοκρασίες περιβάλλοντος μέχρι και 85°C, αλλά για να το πράξει, απαιτείται μείωση της μέγιστης τάσης εισόδου.Η τάση τροφοδοσίας και η μέγιστη. τάση τροφοδοσίας, όπως φαίνεται στο παρακάτω διάγραμμα.

Αυτό το σύστημα μέτρησης εγγύτητας επιτρέπει την ασύνδετη μέτρηση της σχετικής μετατόπισης των κινούμενων στοιχείων της μηχανής.

Το σύστημα βασίζεται γύρω από έναν ανιχνευτή χωρίς επαφή TQ403 και έναν συντηρητή σήματος IQS450.Το σύστημα παράγει μια τάση ή ένα ρεύμα ανάλογο με την απόσταση μεταξύ της άκρης του μετατροπέα και του στόχου, όπως ένας άξονας μηχανής.

Το ενεργό μέρος του μετασχηματιστή είναι μια τροχιά από σύρμα που τυλίγεται μέσα στην άκρη της συσκευής.

Έξοδος τάσης, διαμόρφωση 3 καλωδίων

• Τετάρτη: -1,6 V

• Δυναμική τάσης: -17,6 V

• Δυναμικό εύρος: 16 V

• Αντίσταση εξόδου: 500 Ω

• Σύνδρομο βραχυκυκλώματος: 45 mA

Τρέχουσα έξοδος, διαμόρφωση 2 καλωδίων

• ρεύμα στο ελάχιστο GAP: 15,5 mA

• ρεύμα μέγιστο GAP: 20,5 mA

• Δυναμικό εύρος: 5 mA

Δυνατότητα εξόδου: 1 nF

Η ένταση εξόδου: 100 μH
