RPS6U 200-582-200-021 Τροφοδοσίες ηλεκτρικής ενέργειας σε ράκα για συστήματα προστασίας μηχανών

RPS6U 200-582-200-021Χρήση τροφοδοσιών ηλεκτρικής ενέργειας σε ράκα στα συστήματα προστασίας μηχανών και στα συστήματα παρακολούθησης των επιδόσεων

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Οι τροφοδοσίες ηλεκτρικής ενέργειας στηρίγματος RPS6U έχουν σχεδιαστεί για χρήση στη σειρά των συστημάτων προστασίας μηχανών και των συστημάτων παρακολούθησης της κατάστασης και της απόδοσης.

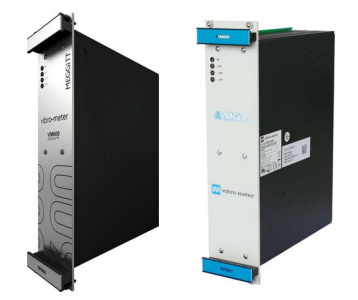

A RPS6U rack power supply is installed in the front of a ABE04x system rack (19″ system racks with a standard height of 6U) and connects via two high-current connectors to the bus of the rack’s backplaneΗ παροχή ρεύματος RPS6U παρέχει +5 VDC και ±12 VDC στο ίδιο το ράκ και σε όλες τις εγκατεστημένες ενότητες (καρτ) στο ράκ μέσω του οπίσθιου επιπέδου του ράκ.

Εναλλακτικά, a rack can have two RPS6U power supplies installed in order to either support rack power supply redundancy or in order to supply power to the modules (cards) non-redundantly over a wider range of environmental conditions.

Ένα ράφι συστήματος ABE04x με δύο εγκατεστημένες πηγές τροφοδοσίας RPS6U μπορεί να λειτουργεί περιττά (δηλαδή με περιττότητα τροφοδοσίας ράφι) για ένα πλήρες ράφι μονάδων (καρτών).Αυτό σημαίνει ότι αν ένα RPS6U αποτύχει, η άλλη θα παρέχει το 100% της ισχύος που απαιτείται από το ράκελ, έτσι ώστε το ράκελ να συνεχίσει να λειτουργεί, αυξάνοντας έτσι τη διαθεσιμότητα του συστήματος παρακολούθησης μηχανών.

Χρησιμοποιείται ρελέ ελέγχου τροφοδοσίας, διαθέσιμο στο σχετικό πίσω πάνελ στο πίσω μέρος ενός ράφου συστήματος ABE04x, για να υποδεικνύει ότι οι τροφοδοσίες RPS6U λειτουργούν κανονικά.Ανατρέξτε στο δελτίο δεδομένων συστημάτων ράφων ABE04x για περισσότερες πληροφορίες..

Σε εφαρμογές στις οποίες το ράφι συστήματος ABE04x τροφοδοτείται από πηγές ηλεκτρικής ενέργειας εναλλασσόμενου ρεύματος, μπορεί επίσης να συμπεριληφθεί στο ράφι τροφοδοσία βοηθητικού αισθητήρα ASPS.Το ASPS παρέχει έξοδα +24 VDC που μπορούν να χρησιμοποιηθούν από εξωτερικό υλικό αισθητήρα/αλυσίδας μέτρησης, όπως αισθητήρες εμπρός, συνθετικά σήματος και μονάδες γαλβανικού διαχωρισμού.
