Μονάδα διεπαφής τυπικών παροδικών δεδομένων

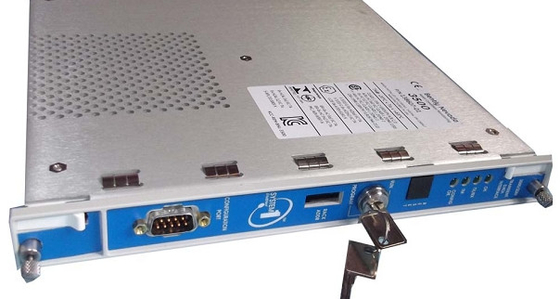

Μπέντυ Νεβάδα3500/22M 138607-01 Τυποποιημένη ενότητα διεπαφής παροδικών δεδομένων

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Η 3500 Transient Data Interface (TDI) είναι η διεπαφή μεταξύ του συστήματος παρακολούθησης 3500 και του λογισμικού διαχείρισης μηχανών System 1® της Bently Nevada.Το TDI συνδυάζει την ικανότητα ενός 3500/20 Rack Interface Module με την ικανότητα συλλογής δεδομένων ενός επεξεργαστή επικοινωνίας όπως το TDXnetΤο TDI λειτουργεί στο RIM slot ενός 3500 rack σε συνδυασμό με τις οθόνες της σειράς M (3500/40M, 3500/42M κ.λπ.).) να συλλέγει συνεχώς δεδομένα σταθερής κατάστασης και μεταβατικών μορφών κύματος και να διαβιβάζει αυτά τα δεδομένα μέσω μιας σύνδεσης Ethernet στο λογισμικό υποδοχήςΗ καταγραφή στατικών δεδομένων είναι τυποποιημένη με το TDI, ωστόσο η χρήση ενός προαιρετικού δίσκου ενεργοποίησης καναλιών θα επιτρέψει την καταγραφή δυναμικών ή παροδικών δεδομένων.Το TDI έχει βελτιωθεί σε διάφορους τομείς σε σχέση με προηγούμενους επεξεργαστές επικοινωνίας, εκτός από την ενσωμάτωση της λειτουργίας επεξεργαστή επικοινωνίας στο rack 3500..

Το TDI παρέχει ορισμένες κοινές λειτουργίες για ολόκληρο το ράφιο, ωστόσο το TDI δεν αποτελεί μέρος της κρίσιμης διαδρομής παρακολούθησης και δεν έχει καμία επίδραση στην ορθή, κανονική λειτουργία του συνολικού συστήματος παρακολούθησης.Απαιτείται ένα TDI ή RIM ανά ράφιΤο TDI καταλαμβάνει μόνο μία θέση στο ράφι και βρίσκεται πάντα στην θέση 1 (παράλληλα με τις πηγές ρεύματος).

Για εφαρμογές Τριπλής Μοντολογικής Επαναχρηματοδότησης (TMR), το Σύστημα 3500 απαιτεί μια έκδοση TMR του TDI.το TMR TDI εκτελεί επίσης “παράθεση καναλιών ”. Η διαμόρφωση 3500 TMR εκτελεί την παρακολούθηση της ψηφοφορίας χρησιμοποιώντας τη ρύθμιση που καθορίζεται στις επιλογές οθόνης.το TMR TDI συγκρίνει συνεχώς τις εξόδους από τρεις (3) περιττές οθόνεςΕάν το TMR ανιχνεύσει ότι οι πληροφορίες από έναν από αυτούς τους οθόνους δεν είναι πλέον ισοδύναμες (μέσα σε ένα ρυθμισμένο ποσοστό) με τις υπόλοιπες δύο,θα σηματοδοτήσει την οθόνη ως σφάλμα και θα τοποθετήσει ένα γεγονός στη λίστα συμβάντων συστήματος.

Χρησιμοποιείται για την τοποθέτηση 3500 rack είτε σε λειτουργία RUN είτε σε λειτουργία PROGRAM Η λειτουργία RUN επιτρέπει την κανονική λειτουργία του rack και αποκλείει αλλαγές στη διαμόρφωση.Η λειτουργία PROGAM επιτρέπει την κανονική λειτουργία του ράκα και επιτρέπει επίσης τη τοπική ή απομακρυσμένη ρύθμιση του ράκουΤο κλειδί μπορεί να αφαιρεθεί από το ράφι σε οποιαδήποτε θέση, επιτρέποντας στον διακόπτη να παραμείνει είτε στη θέση RUN είτε στην θέση PROGRAM.Κλειδώνοντας το διακόπτη στη θέση RUN σας επιτρέπει να περιορίσετε την μη εξουσιοδοτημένη επαναδιαμόρφωση ράκαΟ διακόπτης κλεισίματος σε θέση PROGRAM επιτρέπει την απομακρυσμένη επανασυστάτωση ενός ράφου ανά πάσα στιγμή.

Ρέλε για να υποδείξει πότε το ράκετ 3500 λειτουργεί κανονικά ή πότε έχει ανιχνευθεί σφάλμα στο ράκετ. Ο χρήστης μπορεί να επιλέξει είτε μια επαφή "OPEN" ή "CLOSED" για να ανακοινώσει μια κατάσταση "NOT OK".Αυτό το ρελέ λειτουργεί πάντα με κανονική ενέργεια..

Αυτός ο δίσκος χρησιμοποιείται για να ενεργοποιήσει τον αριθμό των καναλιών δυναμικών δεδομένων που θα υποστηρίξει το TDI.Τα σημεία σταθερής κατάστασης είναι κανάλια που συλλέγουν δεδομένα κυματικής μορφής είτε λόγω εντολής λογισμικού είτε λόγω εκδήλωσης συναγερμού, και συνεπώς υποστηρίζει τις τρέχουσες τιμές, την προγραμματισμένη συλλογή μορφής κύματος και την συλλογή δεδομένων συναγερμού.Τα περαστικά σημεία παρέχουν όλη τη λειτουργία ενός σημείου σταθερής κατάστασης με τις πρόσθετες δυνατότητες συλλογής μορφής κύματος λόγω των μεταβολών των παραμέτρων, όπως η ταχύτητα της μηχανής.
