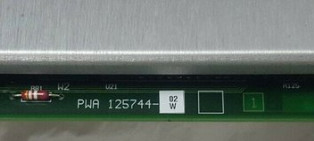

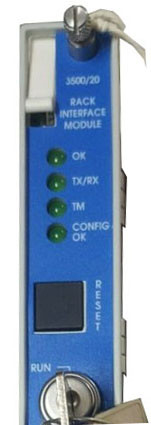

Μπέντυ Νεβάδα3500/20 125744-02 Τυποποιημένη μονάδα διεπαφής ράφης

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Το Rack Interface Module (RIM) είναι η κύρια διεπαφή του rack 3500. Υποστηρίζει ένα ιδιόκτητο πρωτόκολλο που χρησιμοποιείται για τη διαμόρφωση του rack και την ανάκτηση πληροφοριών μηχανών.Το RIM πρέπει να βρίσκεται στην θέση 1 του ράφου (κοντά στις πηγές τροφοδοσίας).

Το RIM υποστηρίζει συμβατούς επεξεργαστές εξωτερικών επικοινωνιών Bently Nevada όπως το TDXnet, το TDIX και το DDIX.το RIM δεν αποτελεί μέρος της κρίσιμης διαδρομής παρακολούθησης και δεν έχει καμία επίδραση στην ορθή, η κανονική λειτουργία του συνολικού συστήματος παρακολούθησης.

Για εφαρμογές Τριπλής Μοντολογικής Επαναχρηματοδότησης (TMR), το Σύστημα 3500 απαιτεί μια έκδοση TMR του RIM.Το TMR RIM εκτελεί επίσης "παράθεση καναλιών οθόνης"." Η διαμόρφωση 3500 TMR εφαρμόζει την ψηφοφορία οθόνης χρησιμοποιώντας τη ρύθμιση που καθορίζεται στις επιλογές οθόνης.το TMR RIM συγκρίνει συνεχώς τις εξόδους από τρεις (3) περιττές οθόνεςΕάν το TMR RIM ανιχνεύσει ότι οι πληροφορίες από έναν από αυτούς τους οθόνους δεν βρίσκονται πλέον εντός ενός ρυθμισμένου ποσοστού των πληροφοριών των άλλων δύο οθόνων,θα σηματοδοτήσει ότι ο οθόνης είναι σε σφάλμα και θα τοποθετήσει ένα συμβάν στον κατάλογο συμβάντων συστήματος.

Χρησιμοποιείται η επιλογή "Ανακλείεται" ή "Ανακλείεται" για να ανακοινωθεί η κατάσταση "ΔΕΝ είναι εντάξει".Αυτό το ρελέ λειτουργεί πάντα ως "κανονικά ενεργοποιημένο".

Χρησιμοποιείται για την τοποθέτηση 3500 rack είτε στη λειτουργία "RUN" είτε στη λειτουργία "PROGRAM".Η λειτουργία PROGRAM επιτρέπει την κανονική λειτουργία του ράκα και επιτρέπει επίσης την τοπική ή απομακρυσμένη διαμόρφωση ράκαΤο κλειδί μπορεί να αφαιρεθεί από το ράφι σε οποιαδήποτε θέση, επιτρέποντας στον διακόπτη να παραμείνει είτε σε θέση RUN είτε σε θέση PROGRAM.Κλειδώνοντας το διακόπτη στη θέση RUN σας επιτρέπει να περιορίσετε την μη εξουσιοδοτημένη επαναδιαμόρφωση ράκαΟ διακόπτης κλειδώματος σε θέση PROGRAM επιτρέπει την απομακρυσμένη ρύθμιση ενός ράφου ανά πάσα στιγμή.
