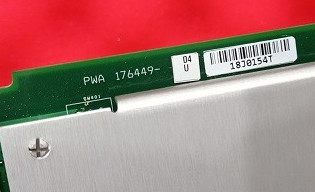

Bently Nevada 3500/45 176449-04 Η οθόνη θέσης δέχεται εισροές από μετατροπείς εγγύτητας

Μπέντυ Νεβάδα3500/45 176449-04 Η ανίχνευση θέσης δέχεται εισροές από μετατροπείς εγγύτητας

Πληροφορίες για το προϊόν:

Περιγραφή:

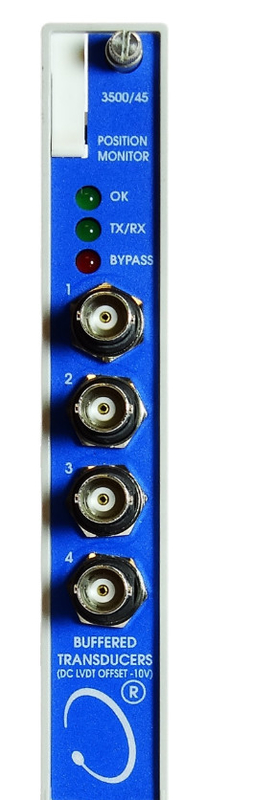

Το 3500/45 Position Monitor είναι ένα τετρακανάλινο όργανο που δέχεται εισροές από μετατροπείς εγγύτητας, περιστρεφόμενους μετατροπείς θέσης (RPT), DC linear variable differential transformers (DC LVDT),Μετασχηματιστές γραμμικών διαφορικών μεταβλητών εναλλασσόμενου ρεύματος (LVDT)Η οθόνη συντελεί τις συνθήκες εισόδου και συγκρίνει τα συντελεζόμενα σήματα με προγραμματιζόμενους από τον χρήστη συναγερμούς.

Μπορείτε να προγραμματίσετε κάθε κανάλι χρησιμοποιώντας το λογισμικό διαμόρφωσης 3500 Rack για να εκτελέσετε τις ακόλουθες λειτουργίες:

ι Θέση άξονας (προώθησης)

Ι Διαφορετική επέκταση

Πιο συγκεκριμένα, η μέθοδος αυτή εφαρμόζεται σε όλα τα συστήματα.

Ι Μη τυποποιημένη διαφορική διεύρυνση με μία ράμπα

Ι Διπλή διαφορά διαστολής ράμπας

Πληροφοριακή διαφορική επέκταση

Θέση βαλβίδας

Ο κύριος σκοπός του 3500/45 Monitor Position είναι να παρέχει τα ακόλουθα:

Προστασία μηχανών με συνεχή σύγκριση των παραμέτρων παρακολούθησης με τα ρυθμισμένα σημεία ρύθμισης συναγερμού για την ενεργοποίηση συναγερμών

Βασικές πληροφορίες μηχανής για το προσωπικό λειτουργίας και συντήρησης

Κάθε κανάλι, ανάλογα με τη διαμόρφωση, συνήθως προϋποθέτει το εισερχόμενο σήμα του για να παράγει διάφορες παραμέτρους που ονομάζονται μετρούμενες μεταβλητές.Μπορείτε να καθορίσετε σημεία αναφοράς συναγερμού για κάθε ενεργό μετρούμενη μεταβλητή και σημεία αναφοράς κινδύνου για οποιαδήποτε δύο από τις ενεργές μετρούμενες μεταβλητές.

Κατά την προσθήκη του 3500/45 Position Monitor σε ένα υπάρχον σύστημα 3500 απαιτούνται οι ακόλουθες εκδόσεις firmware και λογισμικού ή νεότερες:

3500/20 RIM Firmware αναστροφή G

3500 Λογισμικό διαμόρφωσης 2.41

3500 Αγορά δεδομένων 2.20

3500 Εμφάνιση χειριστή 1.20

3500/93 Ενότητα διεπαφής οθόνης 135799- 01

Επανάσταση λογισμικού G

Για την τοποθέτηση βαλβίδας με τη χρήση RPT, πρέπει να έχετε 3500 Configuration Software 3.00 ή υψηλότερο.
