Bently Nevada 330850-50-05 3300XL Σύστημα μετατροπέα εγγύτητας 25 mm αισθητήρας εγγύτητας

Μπέντυ Νεβάδα330850-50-05 3300XL Σύστημα μετατροπέα εγγύτητας 25 mm αισθητήρας εγγύτητας

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Το 3300 XL 25 mm Transducer System αποτελείται από έναν ξεχωριστό ανιχνευτή 25 mm, ένα καλώδιο επέκτασης και έναν 3300 XL 25 mm Proximitor Sensor.Η ισχύς της τάσης 787 V/mm (20 mV/mil) δίνει σε αυτό το σύστημα ένα γραμμικό εύρος 12Με βάση αυτό το γραμμικό εύρος, το σύστημα μετατροπέα 3300 XL 25 mm είναι

κατάλληλο για τη μέτρηση της διαφορικής διαστολής (DE) σε μεσαίων έως μεγάλων γεννήτριων ατμογεννητριών που προκαλούνται από τη διαφορά στα ποσοστά ανάπτυξης μεταξύ του περιστροφίου της τουρμπίνας και του στατορίου της μηχανής.

Η μέτρηση της διαφορικής επέκτασης γίνεται από δύο μετατροπείς εγγύτητας που παρατηρούν ένα κολάρο ή ράμπα σε κάποια απόσταση από το ρουλέα ώθησης.

• Δύο μετατροπείς που παρατηρούν την ίδια πλευρά ενός κολάρου.
• Δύο συμπληρωματικοί μετασχηματιστές εισόδου που παρατηρούν αντίθετες πλευρές ενός κολάρου, διπλασιάζοντας αποτελεσματικά το μετρήσιμο εύρος DE.

Δύο μετασχηματιστές με τουλάχιστον έναν μετασχηματιστή να βλέπει μια ράμπα σε έναν περιστροφέα και ο δεύτερος μετασχηματιστής να βλέπει είτε μια ξεχωριστή ράμπα είτε μια διαφορετική θέση στον περιστροφέα για να αντισταθμίσει την ακτινοβολία.Αυτή η διάταξη προσθέτει κάποιο λάθος στη μέτρησηΤα κριτήρια για την επιλογή μιας μεθόδου τοποθέτησης είναι το μέγεθος του διαθέσιμου στόχου,η αναμενόμενη ποσότητα αξονικής κίνησης του περιστροφίου και ο τύπος του στόχου DE που υπάρχει στο μηχάνημα (κολάρο έναντι ράμπας)Εάν υπάρχει επαρκές ύψος κολάρου, προτιμάται η διαμόρφωση δύο μετατροπέων που παρατηρούν την ίδια πλευρά του κολάρου.

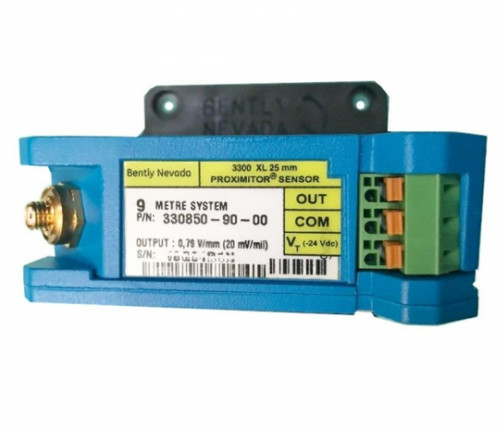

Ο αισθητήρας 3300 XL 25 mm έχει τα ίδια προηγμένα χαρακτηριστικά με τους προηγούμενους αισθητήρες 3300 XL.Ο λεπτός σχεδιασμός του επιτρέπει να τοποθετηθεί είτε σε εγκατάσταση DIN-rail υψηλής πυκνότητας είτε σε πιο παραδοσιακή διαμόρφωση τοποθέτησης πάνελΗ βελτιωμένη ασυλία RFI/EMI επιτρέπει στον αισθητήρα 3300 XL Proximitor να επιτύχει ευρωπαϊκές εγκρίσεις σήματος CE χωρίς ειδικές εκτιμήσεις τοποθέτησης.Αυτή η ανθεκτικότητα RFI εμποδίζει επίσης το σύστημα μετατροπέα να επηρεάζεται αρνητικά από τα κοντινά ραδιοσήματα υψηλής συχνότηταςΟι τερματικές λωρίδες SpringLoc στον αισθητήρα Proximitor δεν απαιτούν

ειδικά εργαλεία εγκατάστασης και διευκολύνουν ταχύτερες, πολύ ανθεκτικές συνδέσεις καλωδίωσης πεδίου.
