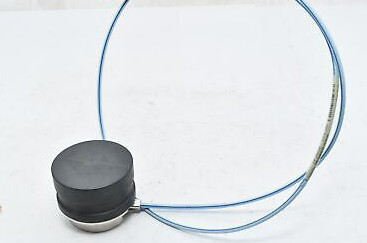

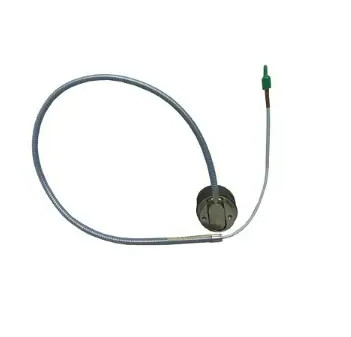

Bently Nevada 330876-02-10-00-00 3300XL 50mm σύστημα μετατροπέα εγγύτητας 50 mm ανιχνευτής εγγύτητας

Μπέντυ Νεβάδα330876-02-10-00-00 3300XL 50mm σύστημα μετατροπέα εγγύτητας 50 mm ανάλυση εγγύτητας

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Το 3300 XL 50 mm Transducer System αποτελείται από έναν ξεχωριστό 50 mm ανιχνευτή, ένα καλώδιο επέκτασης και έναν 3300 XL 50 mm Proximitor Sensor.Η μεγάλη σπείρα με διάμετρο δίνει σε αυτό το σύστημα ένα μέγιστο γραμμικό εύρος 27.9 mm (1100 mils), το μεγαλύτερο γραμμικό εύρος της γραμμής μετατροπέα μας. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing). Μέτρηση της διαφορικής διαστολής Η μέτρηση της διαφορικής διαστολής γίνεται με τη χρήση δύο μετατροπέων εγγύτητας που παρατηρούν ένα κολάρο ή ράμπα σε κάποια απόσταση από το ρυμουλκούμενο ώθησης.Τυπικές ρυθμίσεις τοποθέτησης μετατροπέα που απαιτούν την 3300 XL 50 mm Transducer ς μακρύ γραμμικό εύρος περιλαμβάνουν:

• Δύο μετατροπείς που παρατηρούν την ίδια πλευρά ενός κολάρου.
• Δύο συμπληρωματικοί μετασχηματιστές εισόδου που παρατηρούν αντίθετες πλευρές ενός κολάρου, διπλασιάζοντας αποτελεσματικά το μετρήσιμο εύρος DE.

Τα κριτήρια για την επιλογή μιας μεθόδου τοποθέτησης είναι το μέγεθος του διαθέσιμου στόχου, η αναμενόμενη ποσότητα αξονικής κίνησης του περιστροφίου και ο τύπος του στόχου DE που υπάρχει στο μηχάνημα.Εάν το ύψος του κολάρου είναι επαρκές και το απαιτούμενο συνολικό εύρος μέτρησης είναι μικρότερο από 27Η προτιμώμενη διαμόρφωση για τις περιττές μετρήσεις είναι η χρήση δύο μετατροπέων που παρατηρούν την ίδια πλευρά ενός κολάρου.2 ίντσες) της συνολικής εμβέλειας απαιτούνται, να τοποθετούνται οι μετασχηματιστές με συμπληρωματικό τρόπο σε αντίθετες πλευρές του κολάρου διασταύρωσης ή άλλου υλικού στόχου.

Ο ανιχνευτής 3300 XL 50 mm διατίθεται σε τρεις διαμορφώσεις θήκης και νήματος για να αντικαταστήσει φυσικά όλα τα τυποποιημένα συστήματα 7200 50 mm (συμπεριλαμβανομένων των πλευρικών και πίσω ανιχνευτών εξόδου).Οι τυποποιημένες στήλες στερέωσης τύπου 7200 είναι ακόμα διαθέσιμες ως

Επιπλέον, υπάρχει επίσης διαθέσιμος ένας νέος στηριγμός για την προσαρμογή του ανιχνευτή στη βάση ολισθηρής τοποθέτησης του 50 mm DE Integral transducer.394 V/mm (10 mV/mil) εξόδου που είναι πανομοιότυπη με αυτή των συστημάτων 7200 και 50 mm DE IntegralΚατά την αναβάθμιση από προηγούμενα συστήματα, κάθε συστατικό του συστήματος μετατροπέα (σύνταγμα, καλώδιο επέκτασης,και Proximitor Sensor) πρέπει να αντικαθίστανται με εξαρτήματα 3300 XL 50 mm.
