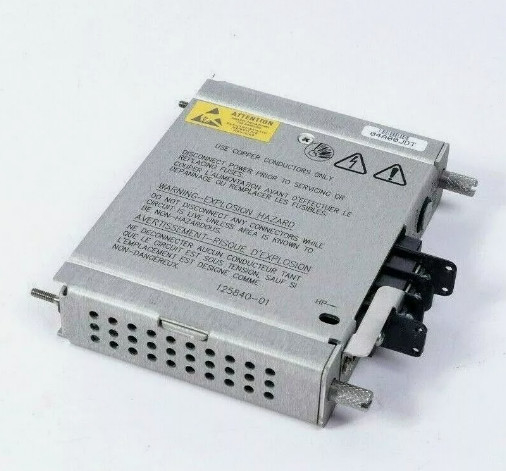

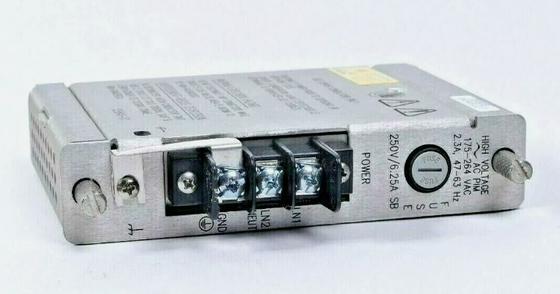

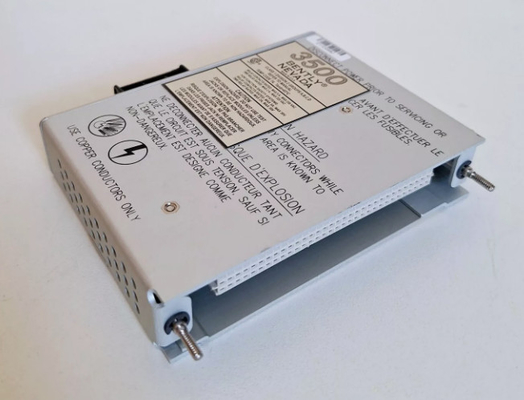

Bently Nevada 3500/15-02-02-00 125840-01 Ηλεκτρική τροφοδοσία Υψηλής τάσης μονάδα εισόδου ισχύος (PIM)

Bently Nevada 3500/15-02-02-00 125840-01 Ηλεκτρική τροφοδοσία Υψηλής τάσης μονάδα εισόδου ισχύος (PIM)

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Το σύστημα 3500 παρέχει συνεχή, ηλεκτρονική παρακολούθηση κατάλληλη για εφαρμογές προστασίας μηχανών,και έχει σχεδιαστεί για να πληροί τις απαιτήσεις του προτύπου API 670 του Αμερικανικού Ινστιτούτου Πετρελαίου για τέτοια συστήματαΤο σύστημα με το μοντελοποιημένο σχεδιασμό βασισμένο σε ράφια περιλαμβάνει τα ακόλουθα εξαρτήματα:

3500/05 Κεφαλαίο οργάνων (απαιτείται)

Μια ή δύο πηγές ρεύματος 3500/15 (απαραίτητη)

Μονάδα 3500/22M Διαλείπουσας Διασύνδεσης Δεδομένων (TDI) (απαιτείται)

Μία ή περισσότερες μονάδες οθόνης 3500/XX (απαιτείται)

Ένα ή περισσότερα 3500/32M (4-κανάλι) ή 3500/33 (16-κανάλι) μοντέλα αναμετάδοσης (προαιρετικά)

Μία ή δύο μονάδες 3500/25 Keyphasor* (προαιρετικά)

Μία ή περισσότερες μονάδες πύλης επικοινωνίας 3500/92 (προαιρετικά)

Ενότητες εισόδου/εξόδου (Ε/Ε) (απαιτούμενη)

Δείκτης VGA 3500/94M (προαιρετικός)

Εσωτερικά ή εξωτερικά εμπόδια εγγενούς ασφάλειας ή γαλβανικοί απομονωτές για εγκαταστάσεις επικίνδυνων περιοχών (προαιρετικά)

3500 Λογισμικό διαμόρφωσης συστήματος (απαραίτητο) Τα συστατικά στοιχεία του συστήματος περιγράφονται λεπτομερέστερα στην ακόλουθη ενότητα και στα μεμονωμένα δελτία δεδομένων τους.

Οι τροφοδοσίες 3500 είναι μονάδες μισού ύψους και πρέπει να τοποθετούνται στις ειδικά σχεδιασμένες τρύπες στην αριστερή πλευρά του ράφου.Το ράκετ 3500 μπορεί να περιέχει ένα ή δύο τροφοδοσίες (κάθε συνδυασμό AC και/ή DC) και οποιαδήποτε από τις δύο τροφοδοσίες μπορεί να τροφοδοτήσει ένα πλήρες ράκετΕάν τοποθετηθεί, η δεύτερη τροφοδοσία λειτουργεί ως εφεδρική για την πρωτογενή τροφοδοσία.η τροφοδοσία στην κάτω θέση λειτουργεί ως πρωτογενής τροφοδοσία και η τροφοδοσία στην άνω θέση λειτουργεί ως εφεδρική τροφοδοσίαΗ απομάκρυνση ή η εισαγωγή οποιουδήποτε από τα δύο τμήματα τροφοδοσίας δεν θα διαταράξει τη λειτουργία του ράκα, εφόσον είναι εγκατεστημένη μια δεύτερη τροφοδοσία.Το 3500 τροφοδοσίες ισχύος αποδέχεται ένα ευρύ φάσμα τάσεων εισόδου και τις μετατρέπει σε τάσεις αποδεκτές για χρήση από άλλες 3500 μονάδεςΤρεις εκδόσεις τροφοδοσίας ισχύος είναι διαθέσιμες με το σύστημα προστασίας μηχανών της σειράς 3500 ως εξής:

• Δύναμη εναλλασσόμενου ρεύματος

• Υψηλής τάσης παροχή συνεχούς ενέργειας

• Ηλεκτρική παροχή συνεχούς τάσης χαμηλής τάσης

Το 3500/15 Power Supply μπορεί να παραγγελθεί για ισχύ εισόδου AC ή DC, παρέχοντας συμβατότητα με πηγές τάσης σε όλο τον κόσμο.Το 3500 Rack μπορεί να λειτουργήσει από μια μόνο πηγή, ή διπλή τροφοδοσία μπορεί να χρησιμοποιηθεί για την παροχή εφεδρίας για καταστάσεις που δεν μπορούν να ανεχθούν διακοπή ρεύματος.

Οι διπλές πηγές τροφοδοσίας βρίσκονται στις άνω και κάτω θέσεις της αριστερής σχισμής του ράφου.η κύρια (κάτω) τροφοδοσία μπορεί να λειτουργεί με ισχύ 120 Vac ενώ η εφεδρική (άνω) τροφοδοσία μπορεί να τροφοδοτείται από μια αδιάκοπη πηγή 24 Vdc.

Κάθε τροφοδοσία μπορεί ξεχωριστά να παρέχει ενέργεια σε ολόκληρο το ράκ και τις ενότητες του.η κάτω τροφοδοσία λειτουργεί ως πρωτογενής ενέργεια για το ράφιο ενώ η άνω τροφοδοσία λειτουργεί ως εφεδρική, έτοιμο να λειτουργεί άμεσα και αυτόματα ως κύρια τροφοδοσία ράφου χωρίς διακοπή των λειτουργιών ράφου σε περίπτωση βλάβης της κύριας τροφοδοσίας.

Η μονάδα τροφοδοσίας 3500/15 διαθέτει λειτουργίες αυτοεπιτήρησης που της επιτρέπουν να προσδιορίζει εάν όλες οι τάσεις εξόδου της βρίσκονται εντός των προδιαγραφών.Η ενότητα το ανακοινώνει μέσω ενός πράσινου LED Supply OK στο μπροστινό πάνελ της τροφοδοσίας.

Σύνδεσμος φύλλου δεδομένων:

3500-15 Ηλεκτρικές πηγές εναλλασσόμενου και συνεχούς ρεύματος Δελτίο δεδομένων - 14153...
