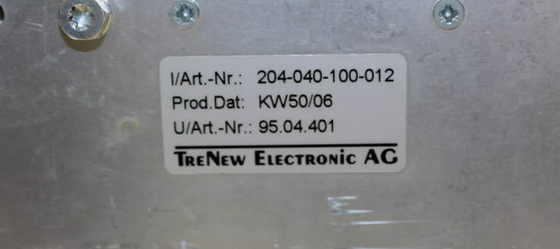

ABE040 204-040-100-012 Συστημικό ράφι 19 ιντσών ράφι ύψους 6U

ΑΜΕ040 204-040-100-012Συστημικό ράφι 19 ιντσών ράφι ύψους 6U

Πληροφορίες για το προϊόν:

Περιγραφή:

Ένα VM MPS μπορεί να τοποθετηθεί σε ράφιο 19 ιντσών (84TE) με ύψος 6U (6HE), γνωστή ωςΤο σύστημα βελονισμού VM600. Υπάρχουν δύο τύποι του συστήματος βελονισμού αυτού: το ABE040 και το ABE042.

Ένα ABE040 περιέχει ένα μπροστινό κλουβί καρτών και ένα πίσω κλουβί καρτών.

Η εμφάνιση του μπροστινού και του πίσω πίνακα του ράφου εξαρτάται εξ ολοκλήρου από τους τύπους των καρτών που είναι εγκατεστημένοι στα δύο κλουβιά καρτών.

Οι περισσότερες κάρτες που εγκαθίστανται στο πίσω μέρος ενός τυποποιημένου ράφου 19 ιντσών (ABE04x) χρησιμοποιούν έναν ηλεκτρονικό μηχανισμό κλειδί για να διασφαλίσουν ότι η κάρτα εγκαθίσταται στη σωστή θέση (για παράδειγμα,στην θέση ακριβώς πίσω από την αντίστοιχη κάρτα επεξεργασίας στο μπροστινό μέρος του ράφου)Αυτό περιλαμβάνει κάρτες IOC4T, IOC8T και IRC4.

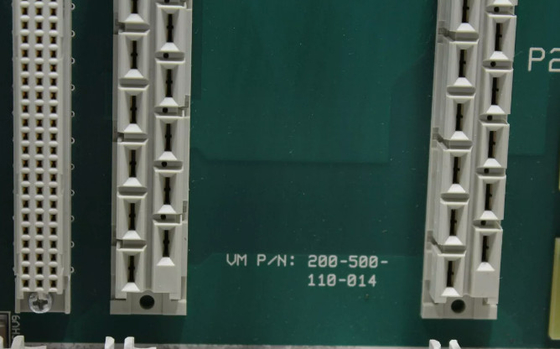

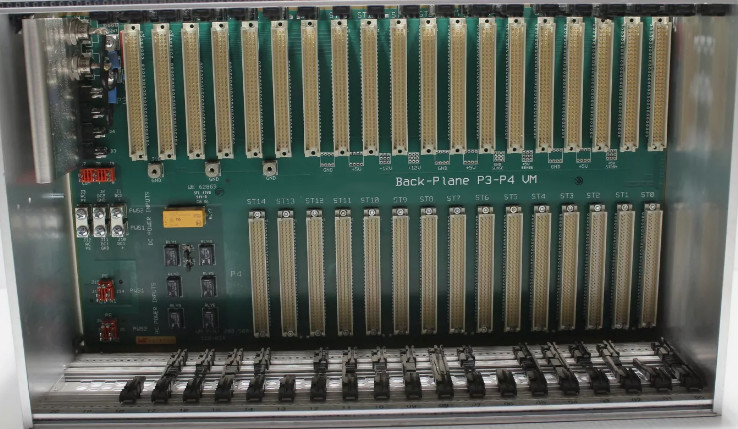

Στα ράφια ABE04x, κάθε θέση του backplane έχει έναν μοναδικό, σκληρό καλωδιωμένο 4ψήφιο δυαδικό κωδικό

Οι κάρτες που εφαρμόζουν αυτόν τον ηλεκτρονικό μηχανισμό κλειδί έχουν μια τράπεζα μικροσυνδέτες πουμπορεί να χρησιμοποιηθεί για την ανάθεση αριθμού κουλοχέρη στην κάρτα.Ο κωδικός αυτός αποθηκεύεται στο μητρώο ανάθεσης αριθμού κουλοχέρη (διεύθυνσης) στην κάρτα (IOC4T, IOC8T ή IRC4).

Κάθε κάρτα συγκρίνει τον αριθμό του slot με τον κωδικοποιημένο αριθμό slot στο πίσω πλάνο του ράκα.

• Εάν οι κωδικοί είναι πανομοιότυποι, το LED είναι πράσινο.

• Εάν οι κωδικοί δεν είναι ίδιοι, το LED είναι κόκκινο.
