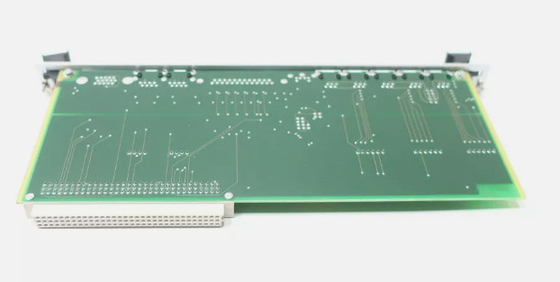

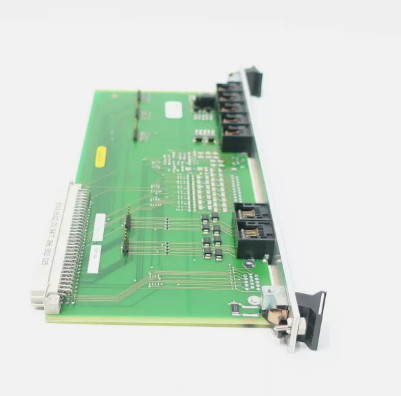

IOCN 200-566-101-012 Κάρτα εισόδου / εξόδου σε αποθεματικό Κάρτα συστήματος ESD

ΔΕΠ 200-566-101-012Κάρτα εισόδου/εξόδου σε αποθεματικό Κάρτα συστήματος ESD

Πληροφορίες για το προϊόν:

Περιγραφή:

Ζεύγος καρτών και ράφια CPUM/IOCN Το ζεύγος καρτών CPUM/IOCN χρησιμοποιείται με ράφιο συστήματος ABE04x και μια κάρτα CPUM μπορεί να χρησιμοποιηθεί είτε μόνη της είτε με σχετική κάρτα IOCN ως ζεύγος καρτών,ανάλογα με τις απαιτήσεις εφαρμογής/συστήματος.

Η CPUM είναι κάρτα διπλού πλάτους που καταλαμβάνει δύο θέσεις κάρτας (κατάσταση κάρτας) και η IOCN είναι κάρτα ενός πλάτους που καταλαμβάνει μία θέση.Το CPUM τοποθετείται στο μπροστινό μέρος του ράφου (σχισμές 0 και 1) και το σχετικό IOCN τοποθετείται στο πίσω μέρος του ράφου στο σημείο αμέσως πίσω από το CPUM (σχισμή 0)Κάθε κάρτα συνδέεται απευθείας με το πίσω πλάνο του ράκα χρησιμοποιώντας δύο συνδέσμους.

Η κάρτα IOCN λειτουργεί ως διεπαφή σήματος και επικοινωνίας για την κάρτα CPUM.Προστατεύει επίσης όλες τις εισόδους από ηλεκτρομαγνητικές παρεμβολές (EMI) και τα κύματα σήματος για να ανταποκρίνεται στα πρότυπα ηλεκτρομαγνητικής συμβατότητας (EMC).

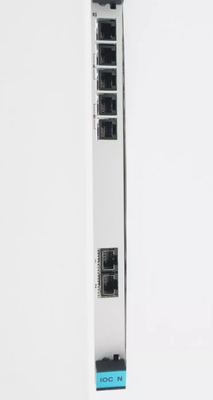

Οι συνδέσεις Ethernet της κάρτας IOCN παρέχουν πρόσβαση στις πρωτεύουσες και δευτερεύουσες συνδέσεις Ethernet και ο σειριακός σύνδεσμος (RS) παρέχει πρόσβαση στη δευτερεύουσα σειριακή σύνδεση.

Επιπλέον, the IOCN card includes two pairs of serial connectors that provide access to the additional serial connections (from the optional serial communications module) that can be used to configure multi-drop RS-485 networks of system racks

Σημείωση: Το ζεύγος καρτών CPUM/IOCN είναι συμβατό με όλα τα ράφια συστήματος VM600 ABE04x.
