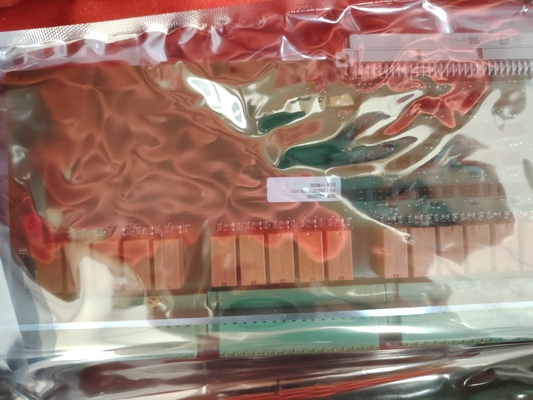

RLC16 200-570-101-013 Κάρτα αναμετάδοσης σε απόθεμα Κάρτα συστήματος ESD

RLC16 200-570-101-013Κάρτα ανταλλαγής σε αποθεματικό Κάρτα συστήματος ESD

Πληροφορίες για το προϊόν:

Περιγραφή:

Το πάνελ RLC16 έχει τρία τερματικά βίδες για κάθε ένα από τα 16 ρελέ του.

• NC Η κανονικά κλειστή επαφή με το ρελέ

• ΟΧΙ ∆ημιουργείται η επαφή με το ρέλε που είναι συνήθως ανοιχτή

• COM ­ Η κοινή επαφή με ταχυδρομείο.

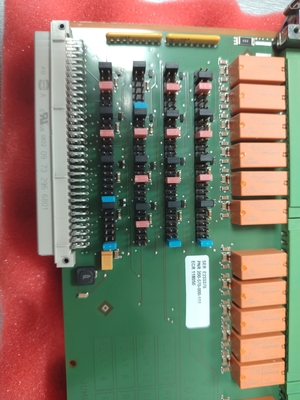

Η πραγματική συμπεριφορά κάθε μεμονωμένου ρελέ εξαρτάται από τους αναπηδούς στην κάρτα RLC16. Για παράδειγμα, ένας ρελέ μπορεί να ρυθμιστεί να είναι κανονικά ενεργοποιημένος (NE) ή κανονικά απενεργοποιημένος (NDE).

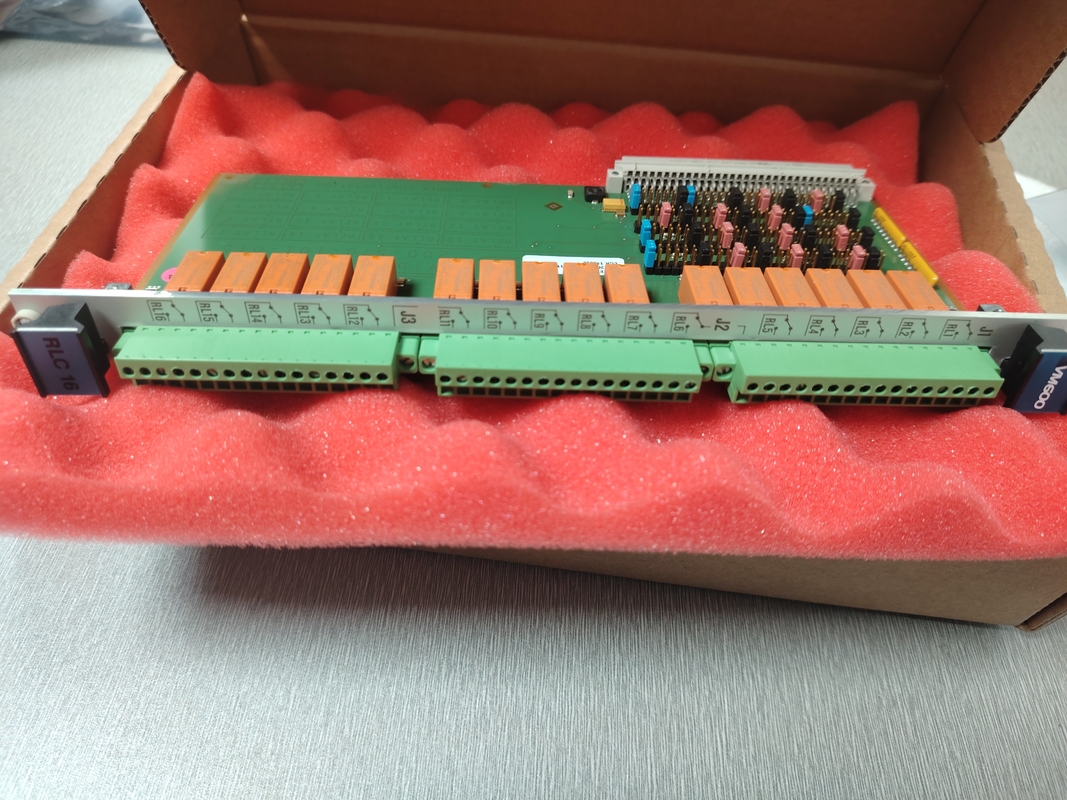

Ο πίνακας RLC16 (πίσω από το ράφι) περιέχει τρεις τερματικές ταινίες, που ταυτοποιούνται ως J1, J2 και J3. Κάθε ταινία αποτελείται από μια πρίζα και ένα σύνδεσμο ζευγαρώματος, το οποίο περιέχει 16 τερματικά βίδες.Τα τερματικά βίδες μπορούν να δεχτούν καλώδια με διατομή ≤ 1.5 mm2.

Κάθε πρίζα και σύνδεσμος ζευγαρώσεως μπορούν να είναι εξοπλισμένες με μηχανικό σύστημα κλειδιού για την αποτροπή λανθασμένης σύνδεσης.

Το RLC16 χρησιμοποιείται για τη συμπλήρωση των ενσωματωμένων (τοπικών) ρελέ στις κάρτες IOC4T και IOC8T.

Η κάρτα RLC16 δεν περιέχει ηλεκτρονικό μηχανισμό κλειδιού για να αποτρέψει την εγκατάστασή της σε λάθος θέση ενός ράφου συστημάτων VM.Αυτό συμβαίνει επειδή το RLC16 δεν περιέχει καμία νοημοσύνη (δηλαδή, δεν προγραμματίζεται με διαμόρφωση) και δεν λειτουργεί ως ζεύγος καρτών (όπως το MPC4 / IOC4T ή το AMC8 / IOC8T).

Αν και οι κάρτες RLC16 μπορούν να τοποθετηθούν σε σχεδόν κάθε θέση ενός ράφου,η πραγματική τοποθεσία υποδομής κάρτας RLC16 σε ένα ρυθμισμένο σύστημα υπαγορεύεται από το Open Collector (OC) Bus και άλλες λεπτομέρειες της διαμόρφωσης συστήματος VM MPS.
