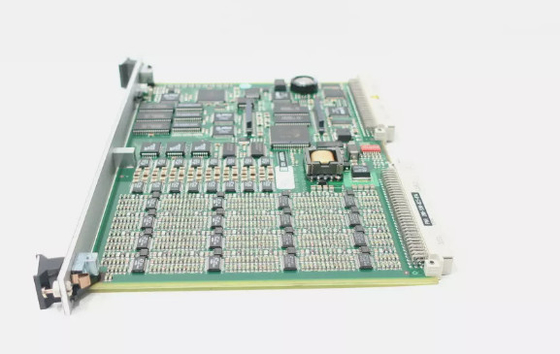

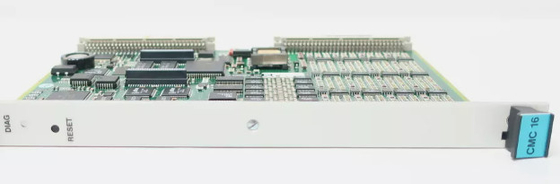

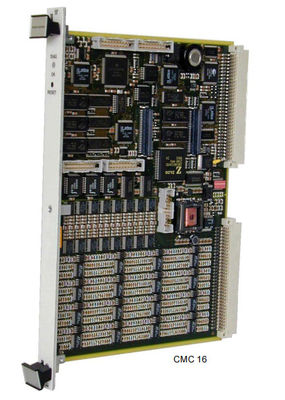

CMC16 200-530-025-014 Κάρτα παρακολούθησης κατάστασης

CMC16 200-530-025-014 Κάρτα παρακολούθησης κατάστασης σε απόθεμα

Πληροφορίες για το προϊόν:

Περιγραφή:

Η κάρτα παρακολούθησης κατάστασης CMC 16 είναι το κεντρικό στοιχείο της σειράς VM Condition Monitoring System (CMS).

Αυτή η έξυπνη μονάδα απόκτησης δεδομένων (DAU) front-end χρησιμοποιείται σε συνδυασμό με το λογισμικό VM CMS για την απόκτηση,ανάλυση και μετάδοση αποτελεσμάτων σε υπολογιστή υποδοχής μέσω της μονάδας CPU M της σειράς VM600 με ελεγκτή Ethernet ή απευθείας μέσω σειριακών συνδέσεων.

Οι εισροές είναι πλήρως προγραμματιζόμενες και μπορούν να δεχτούν σήματα που αντιπροσωπεύουν ταχύτητα, φάση αναφοράς, δονήσεις (επιτάχυνση, ταχύτητα ή μετατόπιση), δυναμική πίεση, περιστροφή αεραγωγού και προφίλ στύλου,τυχόν δυναμικά ή σχεδόν στατικά σήματαΤα σήματα μπορούν να εισάγονται από τις παρακείμενες κάρτες προστασίας μηχανών (MPC 4) μέσω των VM600 “Raw Bus” και “Tacho Bus” ή εξωτερικά μέσω των συνδέσεων τερματικού βίδας στο IOC 16T.Οι ενότητες IOC 16T παρέχουν επίσης κλιματισμό σήματος και προστασία EMC και επιτρέπουν την καθοδήγηση εισροών στο CMC 16, το οποίο περιλαμβάνει 16 προγραμματιζόμενα ιχνηλατούμενα φίλτρα anti-aliasing και μετατροπείς αναλογικού σε ψηφιακό (ADC).μετατροπή από το πεδίο του χρόνου στο πεδίο της συχνότητας (Γρήγορος Μετασχηματισμός Fourier), εξόρυξη ζώνης, μετατροπή μονάδας, έλεγχος ορίων και επικοινωνία με το σύστημα υποδοχής.

Οι 10 διαθέσιμες εξόδους ανά κανάλι μπορούν να περιλαμβάνουν RMS, κορυφή, κορυφή-κορυφή, πραγματική κορυφή, πραγματικές τιμές κορυφής-κορυφής, Gap, Smax ή οποιαδήποτε ρυθμιζόμενη ζώνη βασισμένη σε συγχρονικά ή ασυγχρονικά αποκτημένα φάσματα.Επιτάχυνση (g), ταχύτητα (σε / δευτερόλεπτο, mm / δευτερόλεπτο) και μετατόπιση (mil, μm) σήματα καλύπτονται και μπορούν να μετατραπούν για την εμφάνιση σε οποιοδήποτε πρότυπο.,Για παράδειγμα, μόνον εάν η μεταβολή της τιμής υπερβαίνει ένα προκαθορισμένο κατώτατο όριο.

Το CMC 16 αποκτά και επεξεργάζεται δεδομένα υψηλής ανάλυσης που συλλέγονται σε προγραμματισμένα χρονικά διαστήματα ή κατά την ανίχνευση συναγερμού (μορφές κύματος, φάσματα και τροχιές).Τύπος παραθύρου, η μέση λειτουργία και ο αριθμός των μέσων είναι πλήρως ρυθμιζόμενοι.Υπάρχει επίσης η δυνατότητα εκτόξευσης εκτεταμένης συλλογής δεδομένων με βάση το χρόνο σε διάστημα αρκετών λεπτών με τη χρήση λειτουργίας οσκιλοσκόπου, καθώς μπορεί να παρέχει πολύτιμα δεδομένα., ιδιαίτερα κατά την εκκίνηση της μηχανής.

Χαρακτηριστικά

• 16 ατομικά ρυθμιζόμενα δυναμικά κανάλια
• 16 παράλληλα προγραμματιζόμενα φίλτρα και ADC
• Τα πρώτα 4 κανάλια είναι επίσης διαμορφώσιμα ως εισροές tacho
• Τα τελευταία 12 κανάλια μπορούν επίσης να ρυθμιστούν ως τιμές διαδικασίας
• Αρχιτεκτονική ME
• Διαμορφώσιμη συγχρονική και ασύγχρονη δειγματοληψία
• Υψηλής ανάλυσης 3200 γραμμές FFT
• 10 πλήρως ρυθμιζόμενες επεξεργασμένες εξόδους ανά κανάλι, οι οποίες μπορούν να είναι είτε ζώνες συχνοτήτων είτε εξόδους που βασίζονται σε χρονικό τομέα
• 6 ρυθμιζόμενοι συναγερμοί ανά επεξεργασμένη έξοδο με νεκρές ζώνες υστερέσης
• Επεξεργασία με βάση το χρονοδιάγραμμα, “επί συναγερμού” και “επί εξαίρεσης”
• Αποθήκευση αποθέματος ασφαλείας στο πλοίο
• Δείξη κατάστασης με LED τριών χρωμάτων στο μπροστινό πάνελ
• Εισαγωγή / αφαίρεση καρτών με αυτόματη ρύθμιση
• Επιλογές επικοινωνίας Ethernet και RS-4851 κατά σειρά
