Η κάρτα I/O IOC4T 200-560-000-019 λειτουργεί ως διεπαφή σήματος για την προστασία μηχανών και την παρακολούθηση της βασικής κατάστασης

IOC4T 200-560-000-019Κάρτα I/O ΑκτςΑσΑ SακατέργαστοΕγώ...ΕναλλακτικάΠροστασία μηχανών και/ή παρακολούθηση της βασικής κατάστασης

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

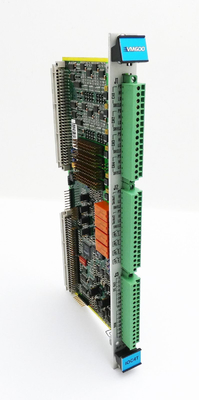

Η κάρτα εισόδου/εξόδου IOC4T λειτουργεί ως διεπαφή σήματος για την κάρτα προστασίας μηχανών σειράς MPC4, από τη σειρά προϊόντων.Είναι εγκατεστημένο στο πίσω μέρος ενός ράφου και συνδέεται απευθείας με το πίσω μέρος του ράφου μέσω δύο συνδέσμων.

Ο μπροστινός πίνακας του IOC4T περιέχει συνδέσμους τερματικών λωρίδων για την καλωδίωση των καλωδίων μετάδοσης που προέρχονται από τις αλυσίδες μέτρησης (αισθητήρες ή/και συντηρητές σήματος).Οι συνδετήρες βίδα-τεραμείο χρησιμοποιούνται επίσης για την εισαγωγή όλων των σημάτων από και την έξοδο όλων των σημάτων σε οποιοδήποτε εξωτερικό σύστημα ελέγχου.

Η κάρτα IOC4T προστατεύει όλες τις εισόδους και τις εξόδους από ηλεκτρομαγνητικές παρεμβολές (EMI) και τα κύματα σήματος και πληροί επίσης τα πρότυπα ηλεκτρομαγνητικής συμβατότητας (EMC).

Το IOC4T περιέχει τέσσερις τοπικούς αναμεταδότες που μπορούν να αποδοθούν σε οποιαδήποτε συγκεκριμένα σήματα συναγερμού υπό έλεγχο λογισμικού.Αυτά μπορούν να χρησιμοποιηθούν για να σηματοδοτήσουν ένα σφάλμα MPC4 ή ένα πρόβλημα που ανιχνεύεται από ένα κοινό συναγερμό (Αισθητήρας OK, συναγερμός και κίνδυνος) σε μια τυπική εφαρμογή.

Για περισσότερες πληροφορίες σχετικά με τη χρήση των ζευγαριών καρτών MPC4/IOC4T γενικά, ανατρέξτε στο εγχειρίδιο υλικού του συστήματος προστασίας μηχανών (MPS) και στα εγχειρίδια λογισμικού.Για πληροφορίες σχετικά με τη χρήση ζευγών καρτών MPC4/IOC4T σε πλαίσια λειτουργικής ασφάλειας, ανατρέξτε στο ανατρέξτε στο εγχειρίδιο λειτουργικής ασφάλειας.

Πληροφορίες παραγγελίας

Οι εκδόσεις της κάρτας IOC4T διατίθενται με συμμορφική επικάλυψη (βαρνίρισμα) που εφαρμόζεται στα κυκλώματα της κάρτας για πρόσθετη προστασία του περιβάλλοντος από χημικές ουσίες, σκόνη,υγρασία και θερμοκρασία.

Το 2017, τα ζεύγη καρτών προστασίας μηχανών MPC4 / IOC4T βελτιώθηκαν ώστε να συμμορφώνονται με το RoHS και να παρέχουν μειωμένη αντίσταση εξόδου δυναμικού σήματος,η οποία απαιτούσε επανασχεδιασμό του υποκείμενου κυκλώματος εξόδου δυναμικού σήματος με θόρυβοΚατά συνέπεια, οι διάφορες εκδόσεις των ζευγαριών καρτών προστασίας μηχανών MPC4/IOC4T που χρησιμοποιούνται είναι:

• μεταγενέστερες εκδόσεις του MPC4 (PNR 200-510- SSS-115, 200-510- SSS-214 και 200-510- SSS-313 ή μεταγενέστερη) και του IOC4T (PNR 200-560-000-114 και 200-560-000-212 ή μεταγενέστερη),που συμμορφώνονται με το RoHS και έχουν αντίσταση εξόδου 50 Ω.

• Παλαιότερες εκδόσεις του IOC4T (PNR 200-510-SSS-114, 200-510-SSS-213 και 200-510-SSS-312 ή νωρίτερα) και του IOC4T (PNR 200-560-000-113 και 200-560-000-211 ή νωρίτερα),που δεν συμμορφώνονται με το RoHS και έχουν αντίσταση εξόδου 2000 Ω.

Η ∆SSS αντιπροσωπεύει την έκδοση firmware (ενσωματωμένου λογισμικού) και η ∆HH την έκδοση υλικού. Οι αυξήσεις HH είναι για μεγάλες τροποποιήσεις που μπορούν να επηρεάσουν την εναλλακτικότητα του προϊόντος.Οι αυξήσεις h είναι για μικρές τροποποιήσεις που δεν έχουν καμία επίδραση στην εναλλακτικότητα..
