CPUM 209-595-067-121 κάρτα CPU σε αποθεματικό κάρτα συστήματος ESD

CPUM 209-595-067-121 Κάρτα CPU σε αποθεματικό Κάρτα συστήματος ESD

Πληροφορίες για το προϊόν:

Περιγραφή:

Ζεύγος καρτών και ράφια CPUM/IOCN Το ζεύγος καρτών CPUM/IOCN χρησιμοποιείται με ράφιο συστήματος ABE04x και μια κάρτα CPUM μπορεί να χρησιμοποιηθεί είτε μόνη της είτε με σχετική κάρτα IOCN ως ζεύγος καρτών,ανάλογα με τις απαιτήσεις εφαρμογής/συστήματος.

Η CPUM είναι κάρτα διπλού πλάτους που καταλαμβάνει δύο θέσεις κάρτας (κατάσταση κάρτας) και η IOCN είναι κάρτα ενός πλάτους που καταλαμβάνει μία θέση.Το CPUM τοποθετείται στο μπροστινό μέρος του ράφου (σχισμές 0 και 1) και το σχετικό IOCN τοποθετείται στο πίσω μέρος του ράφου στο σημείο αμέσως πίσω από το CPUM (σχισμή 0)Κάθε κάρτα συνδέεται απευθείας με το πίσω πλάνο του ράκα χρησιμοποιώντας δύο συνδέσμους.

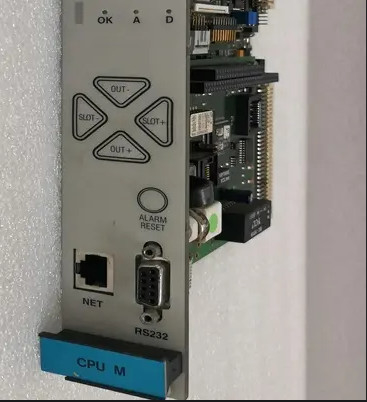

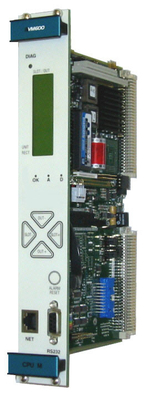

Ο μπροστινός πίνακας του CPUM διαθέτει οθόνη LCD που εμφανίζει πληροφορίες για το ίδιο το CPUM και για τις κάρτες προστασίας σε ένα ράφι συστήματος.Τα πλήκτρα SLOT και OUT (output) στον μπροστινό πίνακα CPUM χρησιμοποιούνται για να επιλέξετε ποιο σήμα θα εμφανιστεί.

Ως επικοινωνιακή διεπαφή πεδίου για σύστημα παρακολούθησης, the CPUM communicates with MPC4 and AMC8 cards via the VME bus and with XMx16/XIO16T card pairs via an Ethernet link in order to obtain measurement data and then share this information with third-party systems such as a DCS or PLC.

The CPUM supports features that can be used to limit the functionality of a system rack’s machinery protection system (MPS) that is available via the system Ethernet connections of a CPUM/IOCN card pairΗ ενεργοποίηση της ασφάλειας του rack VM600 MPS (CPUM) συμβάλλει στη μείωση της πιθανότητας παρεμβολής στη λειτουργία προστασίας των μηχανών του rack και στα μηχανήματα που παρακολουθούνται.Η ασφάλεια των συρτάρων CPUM διευκολύνει τους φορείς εκμετάλλευσης να συμμορφώνονται με τους διεθνείς κανονισμούς ασφάλειας/κρίσιμων υποδομών.

Ο αρθρωτός, πολύ ευπροσάρμοστος σχεδιασμός του CPUM σημαίνει ότι όλη η διαμόρφωση των ράκων συστήματος VM, η οθόνη και η διεπαφή επικοινωνιών μπορούν να εκτελεστούν από μια ενιαία κάρτα σε “networked” ράκ.Η κάρτα CPUM λειτουργεί ως “rack controller” και επιτρέπει τη δημιουργία σύνδεσης Ethernet μεταξύ του “rack” και ενός υπολογιστή που εκτελεί ένα από τα VM600 MPSx πακέτα λογισμικού (MPS1 ή MPS2).
