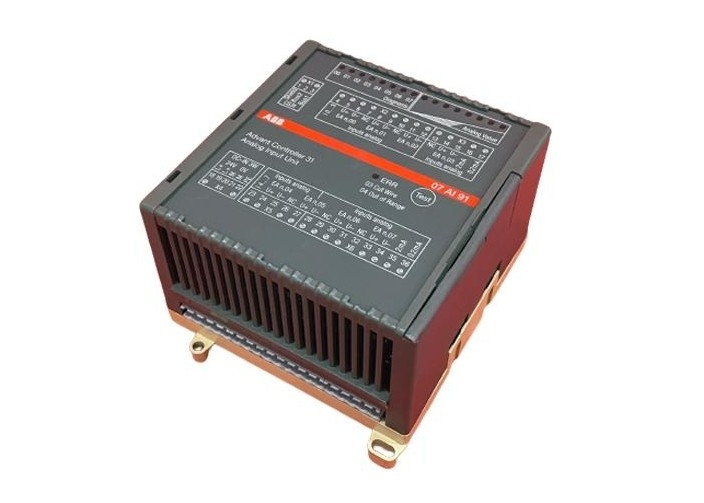

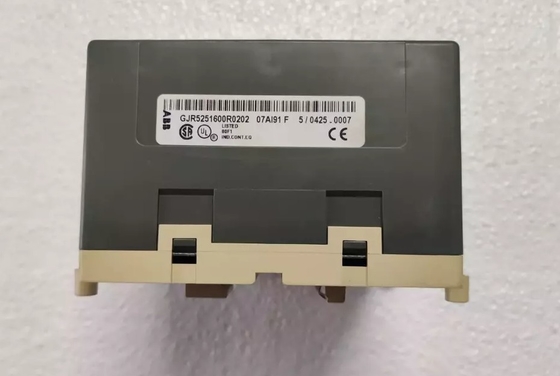

ABB 07AI91 GJR5251600R0202 Ανάλογη μονάδα εισόδου ελεγκτή μονάδας I/O

ABB 07AI91 GJR5251600R0202 Ανάλογη μονάδα εισόδου ελεγκτή μονάδας I/O

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Σκοπός Η αναλογική ενότητα εισόδου 07 AI 91 χρησιμοποιείται ως απομακρυσμένη ενότητα στο σύστημα λεωφορείου CS31. Διαθέτει 8 αναλογικά κανάλια εισόδου με τα ακόλουθα χαρακτηριστικά:Τα κανάλια μπορούν να διαμορφωθούν σε ζεύγη για τη σύνδεση των ακόλουθων αισθητήρων θερμοκρασίας ή τάσης:Τεχνολογίες που χρησιμοποιούνται για την κατασκευή θερμοσύνθετων ζεύγωνΧρησιμοποιούνται μόνο ηλεκτρικά απομονωμένοι αισθητήρεςΤο εύρος των ± 5 V μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση 0..20 mA με πρόσθετη εξωτερική αντίσταση 250 Ω.

Η ρύθμιση των καναλιών εισόδου, καθώς και η ρύθμιση της διεύθυνσης της μονάδας εκτελούνται με τους διακόπτες DIL.Κάθε ένα από τα 8 κανάλια χρησιμοποιεί 16 bitsΗ μονάδα τροφοδοτείται με 24 V DC. Η σύνδεση λεωφορείου συστήματος CS31 είναι ηλεκτρικά απομονωμένη από την υπόλοιπη μονάδα.Η ενότητα προσφέρει μια σειρά από διαγνωστικές λειτουργίες (βλέπε κεφάλαιο "Διαγνωστική και προβολές")Οι λειτουργίες διάγνωσης εκτελούν αυτοδιαμετρίαση για όλα τα κανάλια.

Το 07 AI 91 χρησιμοποιεί μία διεύθυνση ενότητας (αριθμό ομάδας) στην περιοχή εισόδου λέξεων.Η μονάδα τροφοδοτείται με 24 V DCΗ σύνδεση λεωφορείου συστήματος CS31 είναι ηλεκτρικά απομονωμένη από την υπόλοιπη μονάδα.Οι λειτουργίες διάγνωσης εκτελούν αυτοκαθορισμό για όλα τα κανάλιαΜονάδα σειράς AC800M, ανταλλακτικά βιομηχανικών ρομπότ σειράς DSQC, Bailey INFI 90,800xA, Advant OCS με Master Software, Advant OCS με λογισμικό MOD 300,Ανεξάρτητο - Διανεμημένο σύστημα ελέγχου για τη βιομηχανία επεξεργασίας Symphony Melody, Satt OCS, Symphony DCI System Six, Harmony / INFI 90, συστήματα ασφαλείας κλπ.

Μετά την μετατροπή, η αναλογική τιμή εκφράζεται με 8 ή 12 bits, ανάλογα με την ανάλυση.Για την επεξεργασία και αποθήκευση των σχετικών bits (bit που περιέχουν τις αναλογικές πληροφορίες)Όλες οι αναλογικές μονάδες εξόδου εκτελούν εσωτερική ψηφιακή-αναλογική μετατροπή.Η ψηφιακή αξία πριν από τη μετατροπή (που αποτελείται από 8 ή 12 σχετικά bits) αποθηκεύεται σε 16-bit word.

Σύνδεσμος φύλλου δεδομένων:

ΑΒΒ 07AI91 GJR5251600R0202.pdf
