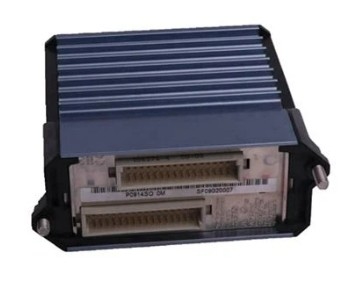

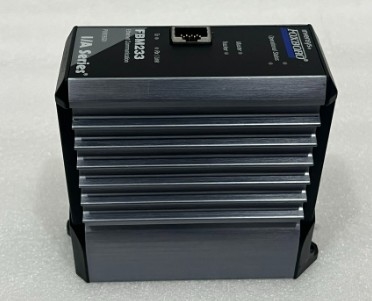

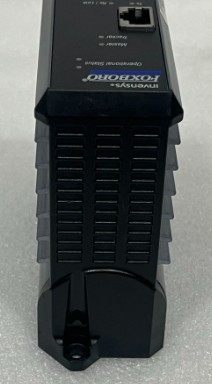

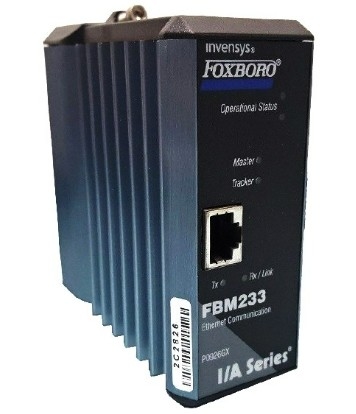

Foxboro FBM233 P0926GX Ενσωματωτής Συστήματος Συσκευών Πεδίου Μονάδα Διπλής Πύλης Συσκευές Ε/Υ Πεδίου Και Το Σύστημα Σειράς Ε/Υ

ΦόξμποροFBM233 P0926GX Ενσωματωτική μονάδα συστήματος συσκευών πεδίου Δύο θύρες συσκευές I/O πεδίου και σύστημα σειράς I/A

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Το FBM233 προσφέρει υποστήριξη μπλοκ ελέγχου για τους ακόλουθους τυποποιημένους τύπους μπλοκ συστήματος I/A Series® Distributed Control Interface (DCI):

Περιγραφή:

Κάθε ενότητα FBM233 διαθέτει μια ενιαία σύνδεση Ethernet χαλκού 10/100Mbps και έναν ενιαίο σύνδεσμο RJ-45 στο μπροστινό μέρος της ενότητας για συνδεσιμότητα με συσκευές Ethernet με δύο θύρες.Το FBM233 συνδέεται με διακόπτες ή κόμβους Ethernet για να επικοινωνεί με μία εξωτερική συσκευή ή έως και 64 εξωτερικές συσκευές.

Η επικοινωνία δεδομένων μεταξύ του FBM233 και των συσκευών πεδίου πραγματοποιείται μέσω του συνδετήρα RJ-45 που βρίσκεται στο μπροστινό μέρος του FBM233.ή μέσω διακόπτες Ethernet στις συσκευές πεδίου (βλ. “ETHERNET HUBS AND SWITCHES” στη σελίδα 7)Το FBM233 συνδέεται με διακόπτες ή κόμβους Ethernet για να επικοινωνεί με μία εξωτερική συσκευή ή έως και 64 εξωτερικές συσκευές.

Το FBM233 συλλέγει τα απαιτούμενα δεδομένα από τις συσκευές, πραγματοποιεί τις απαραίτητες μετατροπές,και στη συνέχεια αποθηκεύει τα μετατρεπόμενα δεδομένα στη βάση δεδομένων του για ενσωμάτωση στις λειτουργίες διαχείρισης εγκαταστάσεων της σειράς I/A και στις οθόνες χειριστήΤα δεδομένα μπορούν επίσης να γραφτούν στις μεμονωμένες συσκευές από το σύστημα I/A Series.

Το FBM233 έχει ένα συμπαγές σχεδιασμό, με ένα ανθεκτικό εξωτερικό αλουμινίου για φυσική και ηλεκτρική προστασία των κυκλωμάτων.παρέχουν διάφορα επίπεδα προστασίας του περιβάλλοντος, έως και σε σκληρά περιβάλλοντα κλάσης G3 σύμφωνα με το πρότυπο ISA S71.04.

Το Fieldbus Communication Module (FCM100Et ή FCM100E) ή ο επεξεργαστής ελέγχου πεδίου (FCP270) συνδέονται με το περιττό 2 Mbps module Fieldbus που χρησιμοποιείται από τα FBM.Το FBM233 δέχεται επικοινωνία από οποιαδήποτε διαδρομή του 2 Mbps Fieldbus - σε περίπτωση που μια διαδρομή αποτύχει ή αλλάξει σε επίπεδο συστήματος, η μονάδα συνεχίζει την επικοινωνία μέσω της ενεργού διαδρομής.

Σύνδεσμος φύλλου δεδομένων:

Το FOXBORO FBM233 P0926GX.
