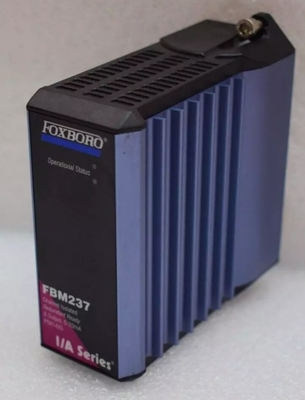

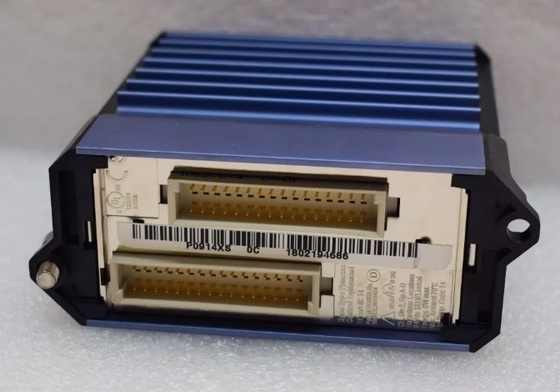

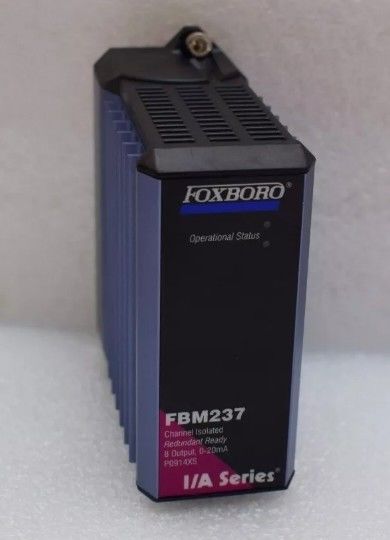

Foxboro FBM237 P0914XS Οκτώ αναλογικά κανάλια εξόδου 0-20 mA Τα σήματα είναι ηλεκτρικά συμβατά με τις συσκευές πεδίου HART

Foxboro FBM237 P0914XS Οκτώ αναλογικά κανάλια εξόδουΤα σήματα 0-20 mA είναι ηλεκτρικά συμβατά με τις συσκευές πεδίου HART

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Το FBM237 έχει ένα αρθρωτό σχεδιασμό, με ένα ανθεκτικό εξωτερικό αλουμινίου για την φυσική προστασία των κυκλωμάτων.Τα περιβλήματα που έχουν σχεδιαστεί ειδικά για την τοποθέτηση των ΜΣΠ παρέχουν διάφορα επίπεδα προστασίας του περιβάλλοντος, έως και σε σκληρά περιβάλλοντα (κλάση G3), σύμφωνα με το πρότυπο ISA S71.04.

Το FBM237, 0 έως 20 mA Output Module περιέχει οκτώ κανάλια.Οι εξόδους είναι γαλβανικά απομονωμένες από άλλα κανάλια και εδάφους.Η μονάδα μπορεί να χρησιμοποιηθεί ως μία μονάδα,ή ως περιττό ζεύγος (δύο FBM237). Όταν χρησιμοποιούνται ως περιττό ζεύγος, τα σήματα εξόδου πεδίου συνδέονται με μια κοινή συναρμολόγηση τερματισμού.

Η μονάδα τοποθετείται στη βασική πλακέτα Standard Modular, η οποία μπορεί να χωρέσει έως και οκτώ μονάδες Fieldbus.και περιλαμβάνει συνδέσμους σήματος για περιττά FieldbusΕπαναχρηστική ανεξάρτητη συνεχής ενέργεια και καλώδια τερματισμού.

Οι περιττές μονάδες πρέπει να τοποθετούνται σε γειτονικές ζευγάρια αδιό/ομοθετών θέσεων στη βάση (θέσεις 1 και 2, 3 και 4, 5 και 6, ή 7 και 8).ένα περιττό μοντέλο προσαρμογέα τοποθετείται στους δύο γειτονικούς συνδέσμους καλωδίου τερματισμού της βάσης για να παρέχει μια ενιαία σύνδεση καλωδίου τερματισμούΈνα μόνο καλώδιο τερματισμού συνδέεται από τον περιττό προσαρμογέα στον σχετικό TA.

Το FBM237 τοποθετείται σε μια αρθρωτή βάση. Η βάση μπορεί να τοποθετηθεί σε μια γραμμή DIN (οριζόντια ή κατακόρυφα) ή οριζόντια σε ένα ράφι 19 ιντσών χρησιμοποιώντας ένα κιτ τοποθέτησης.Οι περιττές μονάδες πρέπει να τοποθετούνται σε αδιόρθωτες και ζευγάρι μεμονωμένες θέσεις στη βάση (θέσεις 1 και 2, 3 και 4, 5 και 6, ή 7 και 8), μαζί με τον κατάλληλο προσαρμογέα εφεδρείας.

Σύνδεσμος φύλλου δεδομένων:

Το FOXBORO FBM237 P0914XS.
