Περιγραφή:

Το IS200TRPGH1B είναι ένα Primary Trip Terminal Board που κατασκευάζεται και σχεδιάζεται από την General Electric ως μέρος της σειράς Mark VI που χρησιμοποιείται σε συστήματα ελέγχου αεριοστροφών.Ο ελεγκτής I/O ρυθμίζει την τελική πλακέτα TRPGΤα τρία κυκλώματα ψηφοφορίας στο TRPG διαθέτουν εννέα μαγνητικούς αναμεταδιδαστές που συνδέονται με τρία σόλενοειδή ή ηλεκτρικές συσκευές ταξιδιού (ETD).Η κύρια και η πλευρά έκτακτης ανάγκης της διεπαφής με τα ETD σχηματίζονται από το TRPG και το TREG που συνεργάζονταιΓια τις εφαρμογές των αεριοστρόβιλων, το TRPG δέχεται επίσης εισροές από οκτώ ανιχνευτές φλόγας Geiger-Mueller.

Οι διαγνωστικές TRPG εκτελούνται από την πλακέτα I/O. Αυτές περιλαμβάνουν ανατροφοδότηση από τον οδηγό και την επαφή, το ηλεκτρομαγνητικό δίκτυο,και η τάση διέγερσης για τον ανιχνευτή φλόγας είναι πολύ χαμηλή ή υπερβολικήΟι συνδέσεις JR1, JS1 και JT1 του τερματικού πίνακα έχουν κάθε μία τη δική της συσκευή αναγνώρισης που ζητά από το πίνακα I/O..Ο αριθμός σειράς της πλακέτας τερματικού, ο τύπος της πλακέτας, ο αριθμός αναθεώρησης,και τοποθεσία πρίζας είναι όλα κωδικοποιημένα στο τσιπ συσκευής αναγνώρισης μόνο για ανάγνωση.

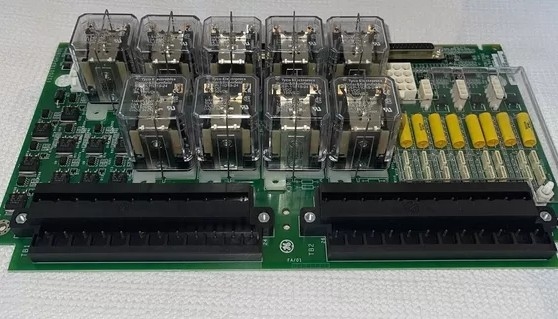

Η μονάδα IS200TRPGH1B χρησιμεύει ως η κύρια επιφάνεια τερματισμού ταξιδιού στο πλαίσιο του συστήματος ελέγχου των αεριοστρόβιλων GE Mark VI Speedtronic.Η κύρια λειτουργία του είναι η διασύνδεση με τον κύριο ελεγκτή προστασίας της τουρμπίνας και τις συσκευές έκτακτης ανάγκης (ETD)Τα βασικά χαρακτηριστικά του IS200TRPGH1B περιλαμβάνουν δύο μεγάλα μαύρα τερματικά τεμάχια που βρίσκονται στην αριστερή πλευρά,κάθε ένα από τα οποία είναι εξοπλισμένο με 24 ασημένια μεταλλικά τερματικά που αριθμούνται διαδοχικά από 1 έως 48Το κάτω μισό του πίνακα στεγάζει μια ποικιλία πυκνωτών: μια κατακόρυφη γραμμή 8 στερεών κίτρινων πυκνωτών με κέντρο στο κάτω μέρος,συνοδευόμενες από δύο παράλληλες σειρές μικρών λευκών πυκνωτών συνολικού αριθμού 16 μονάδων στα αριστερά.

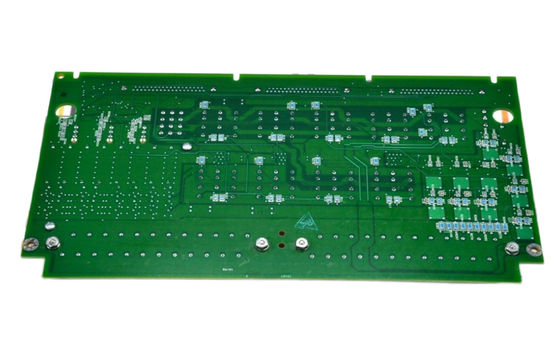

Το IS200TRPGH1B είναι ένα PCB ή πλακέτο έντυπου κυκλώματος με μια ποικιλία διαφορετικών εξαρτημάτων.Και τα δύο αυτά τερματικά μπλοκ περιέχουν είκοσι τέσσερις τερματικά από αργυρό μετάλλιο που αριθμούνται από το ένα έως το είκοσι τέσσερα και από το είκοσι πέντε έως το σαράντα οκτώ.Μια κάθετη γραμμή οκτώ στερεών κίτρινων πυκνωτών είναι τοποθετημένη στο κάτω μέρος του IS200TRPGH1B στο κέντρο του πίνακα..Στα αριστερά αυτών των κίτρινων πυκνωτών, υπάρχουν δύο κατακόρυφες σειρές μικρών λευκών πυκνωτών.
