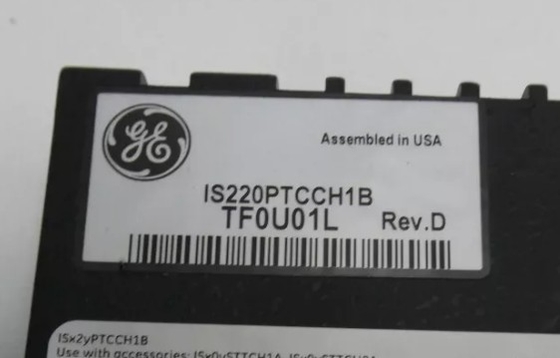

GE IS220PTCCH1B Mark VIe Speedtronic υψηλής απόδοσης θερμοσύνδεσης

GE IS220PTCCH1B Mark VIe Speedtronic υψηλής απόδοσης θερμοσύνδεσης

Πληροφορίες για το προϊόν:

Περιγραφή:

Το GE Speedtronic Mark VIe IS220PTCCH1B είναι μια μονάδα εισόδου θερμοσύνδεσης που αποτελείται από 12 εισόδους βελτιστοποιημένες για καύση και 1 ψυχρή διασύνδεση.οι εφαρμογές διπλής και τριπλής μοντελοποιημένης εφεδρείας είναι όλες δυνατές με το IS220PTCCH1BΗ πλακέτα αυτή μπορεί να φιλοξενήσει συμβατικά θερμοσύντομα όπως E, J, K, S και T, καθώς και εισόδους mV που κυμαίνονται από -8 έως 45 mV.και T μπορούν να γείτονται ή να μη γείτονται και μπορούν να τοποθετηθούν μέχρι 984 πόδια από το πάνελ I/O της τουρμπίναςΗ αντίσταση του καλωδίου δεν πρέπει να υπερβαίνει τα 450 ohms. Το IS220PTCCH1B μπορεί να εκτελέσει μια ποικιλία αυτοδιάγνωσης, συμπεριλαμβανομένης της μνήμης flash, της μνήμης RAM, του υλικού της πλακέτας του επεξεργαστή και των αυτοδοκιμάτων θύρας Ethernet.Παρέχει επίσης συνεχή παρακολούθηση της εσωτερικής τροφοδοσίας ηλεκτρικής ενέργειας για να διασφαλίσει ότι λειτουργούν σωστά.

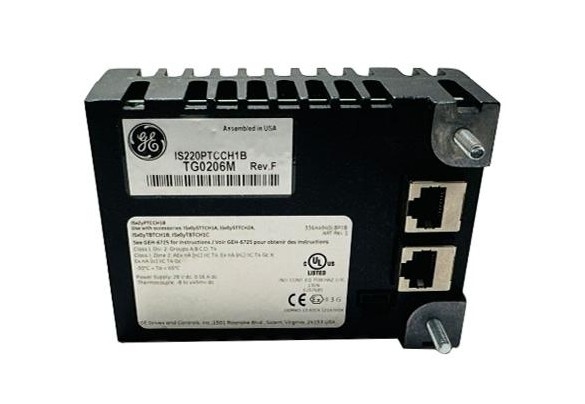

Το IS220PTCCH1B μπορεί να εκτελέσει μια ποικιλία αυτοδιάγνωσης, συμπεριλαμβανομένης της μνήμης flash, της μνήμης RAM, του υλικού της πλακέτας του επεξεργαστή και των αυτοδοκιμάτων θύρας Ethernet.Παρέχει επίσης συνεχή παρακολούθηση της εσωτερικής τροφοδοσίας ηλεκτρικής ενέργειας για να διασφαλίσει ότι λειτουργούν σωστάΗ οπτική διάγνωση παρέχεται μέσω LED δεικτών και οι τοπικές διαγνωστικές σειριακές επικοινωνίες είναι δυνατές μέσω μιας υπερύθριης θύρας.Η είσοδος στο πακέτο είναι μέσω διπλών συνδέσεων RJ45 Ethernet και μια είσοδο ισχύος τριών πινώνΗ έξοδος γίνεται μέσω ενός DC-37 πιν συνδέσμου που συνδέεται απευθείας με τον συνδεδεμένο συνδέσμο της πλακέτας τερματικού τερματικού.

Ο IS220PTCCH1B REV F είναι μια ενότητα εισόδου θερμοσύνδεσης που κατασκευάζεται και σχεδιάζεται από τη General Electric ως μέρος της σειράς Mark VIe που χρησιμοποιείται στα συστήματα κατανεμημένου ελέγχου της GE.Το PTCC παρέχει την ηλεκτρική διεπαφή μεταξύ ενός ή δύο δικτύων Ethernet I/O και ενός τερματικού πίνακα εισόδου θερμοσύνδεσηςΤο πακέτο περιέχει μια πλακέτα επεξεργαστή κοινή σε όλα τα διανεμημένα πακέτα I/O Mark VIe και μια πλακέτα απόκτησης ειδική για τη λειτουργία εισόδου θερμοσύνδεσης.Το πακέτο είναι ικανό να χειριστεί έως και 12 εισόδους θερμοσύνδεσης. Δύο πακέτα μπορούν να χειριστούν 24 εισροές στο TBTCH1C. Στην διαμόρφωση TMR με το TBTCH1B, χρησιμοποιούνται τρία πακέτα με τρεις ψυχρές συνδέσεις, αλλά διαθέσιμα είναι μόνο 12 θερμό ζεύγη.

Το IS220PTCCH1B είναι ένα πακέτο I/O Mark VIe. Μια ή περισσότερες μονάδες I/O πακέτου ψηφιοποιούν το σήμα του αισθητήρα και το τροφοδοτούν στον ελεγκτή.Αυτό χρησιμοποιείται κυρίως με την σειρά GE Speedtronic Mark VIeΕπιπλέον, το Mark VIe είναι μια ευέλικτη πλατφόρμα για πολλαπλές εφαρμογές.Το IS220PTCCH1B είναι μια μονάδα πολλαπλών PCB με πολυεπίπεδο PCB γεμάτο με συστατικά SMDΥπάρχουν επίσης διαθέσιμες πολλές εκδόσεις αυτού του πακέτου I/O.
