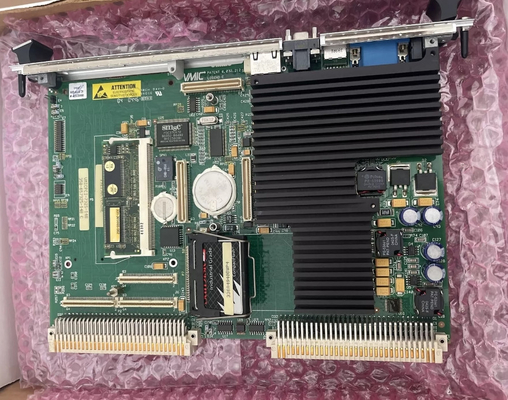

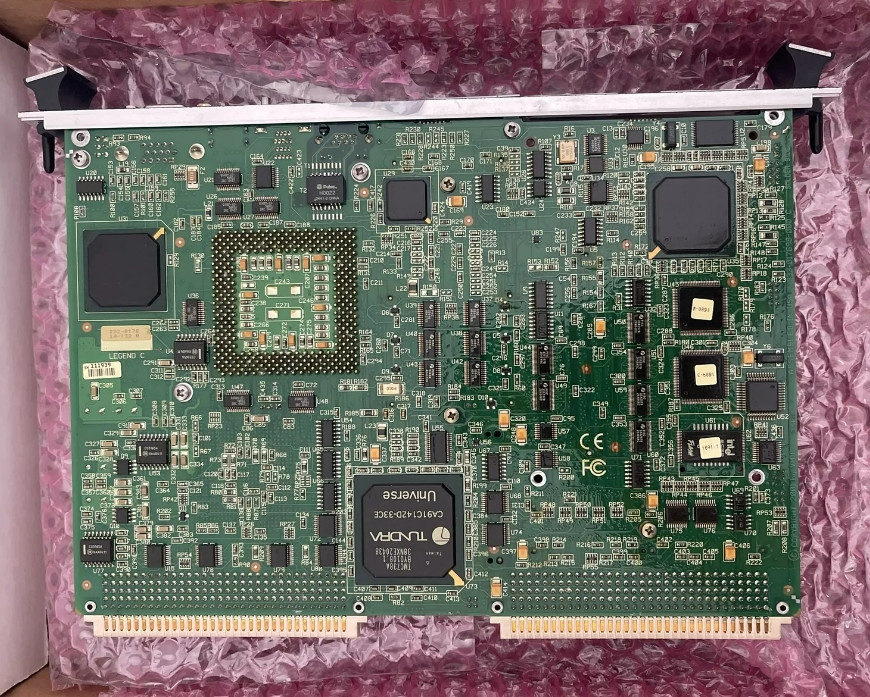

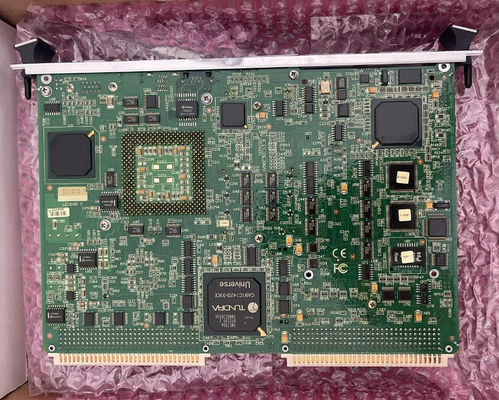

GE IS215UCCAM03A Προηγμένη μονάδα ελέγχου CPCI

GE IS215UCCAM03A Προηγμένη μονάδα ελέγχου CPCI

Πληροφορίες για το προϊόν:

Περιγραφή:

Αυτός ο πίνακας, ο πίνακας IS215UCCAM03A, είναι ένας από τους ελεγκτές UCCx.Αυτή η πλακέτα είναι μέρος του Mark VIe συστήματος που παράγεται από τη General Electric., αν και το συγκεκριμένο μοντέλο θεωρείται συμβατό και με τα μεταγενέστερα μοντέλα συστήματος Mark VIeS. Το μοντέλο αυτό είναι ουσιαστικά μια πλακέτα IS215UCCAH3 σε συνδυασμό με μια IS200EPMC,128 MB μνήμης flashΗ σειρά Mark VI Turbine Control System που φιλοξενεί αυτή τη συσκευή IS215UCCAM03A CompactPCI είναι κάτι από μια αυτοπροσδιορισμένη σειρά προϊόντων GE Mark,δεδομένου του γεγονότος ότι υπάρχει μια σειρά πιθανών λειτουργικών εφαρμογών στα συστήματα ελέγχου και διαχείρισης φυσικού αερίου συμβατών με τη General ElectricΣυστήματα αυτοματοποιημένης κίνησης αιολικών και ατμογεννητριών.Αυτό πρέπει να θεωρηθεί αρκετά λειτουργική αναβάθμιση πάνω από την προηγουμένως υφιστάμενη Mark V σειρά του συστήματος ελέγχου τουρμπίνων με παρόμοια πλήρη επεκταθείσα ονομασία σειράς, δεδομένου ότι οι πιθανές εφαρμογές της σειράς Mark V υπάρχουν μόνο σε πιο περιορισμένες λειτουργικές ρυθμίσεις με βάση το αέριο και τον ατμό.

Ο IS215UCCAM03A Compact PCI είναι ένας πίνακας επεξεργασίας με μία μόνο θέση με μια σειρά μοναδικών και σημαντικών προδιαγραφών προϊόντος.Μερικά από αυτά τα LED είναιΥπάρχουν τρεις καταστάσεις για το UDH Ethernet LED, υπάρχει ένα ενεργό LED που θα αναβοσβήνει, και υπάρχει ένα LED ταχύτητας,που είναι πράσινο για το 100 BaseTX, και κίτρινος για 10 βάσεις T. Αυτοί οι δείκτες LED ενεργοποιούνται συχνά μέσω διακοπής των περιβαλλοντικών προδιαγραφών ή των απαιτήσεων ισχύος του IS215UCCAM03A.Αυτό το UCCA PCB συνιστάται να λειτουργεί σε θερμοκρασίες μεταξύ 0 και 60 βαθμών Κελσίου, με ιδανική θερμοκρασία αποθήκευσης μεταξύ -45 και 85 βαθμών Κελσίου.

Το εύρος υγρασίας για αυτό το μοντέλο ορίζεται σε 5 έως 95% και έχει λειτουργικό υψόμετρο από 0 έως 10.000 πόδια με υψόμετρο αποθήκευσης από 0 έως 40.000 πόδια πάνω από την επιφάνεια της θάλασσας.Από την άποψη της τάσης εισόδου ισχύος, το IS215UCCAM03A απαιτεί τάσεις +3,3 V dc, 3,5 A τυπικές, 4,25 A μέγιστες και +5 V dc, 150 mA τυπικές, 300 mA μέγιστες ονομαστικές.Υπάρχει μια σειρά από προδιαγραφές λιμένων και πρωτοκόλλων που αφορούν το IS215UCCAM03A.Όπως φαίνεται στο διάγραμμα των συστατικών του IS215UCCA παρακάτω, η διεπαφή EPMC Ethernet αποτελείται από τρεις θύρες, έναν συνδέτη RJ-45,και ένα ζευγάρι κολλητών 10BaseT και 100BaseTXΜέσα στην διεπαφή Ethernet EPMC, υπάρχουν πρωτόκολλα που χρησιμοποιούνται για την επικοινωνία μεταξύ των πακέτων I/O και των ελεγκτών. Αυτά τα πρωτόκολλα είναι πρωτόκολλα TCP/IP.

Το IS215UCCAM03A είναι μια μονάδα ελεγκτή που τοποθετείται μέσα στο περίβλημα CPCI.σύνδεση Ethernet με το UDHΟ ελεγκτής πρέπει να ρυθμιστεί με μια διεύθυνση TCP/IP πριν συνδεθεί με το UDH Ethernet. Αυτό μπορεί να γίνει μέσω της εφαρμογής ToolboxST.Μηχανικά για συστήματα ελέγχου υψηλών επιδόσεων, η GE IS215UCCAM03A CPCI Controller Module προσφέρει απρόσκοπτη ολοκλήρωση και βελτιωμένη λειτουργική απόδοση στον βιομηχανικό αυτοματισμό.
