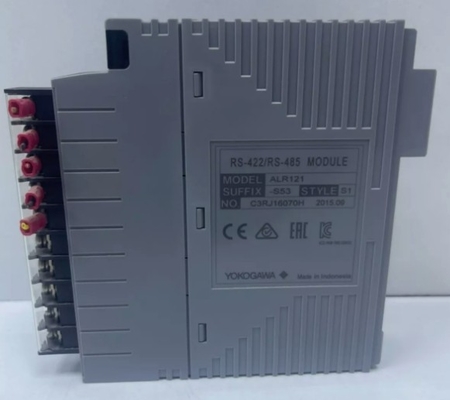

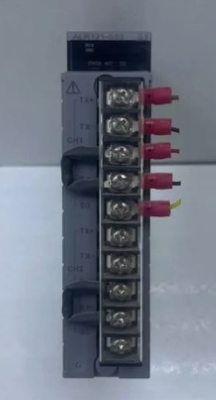

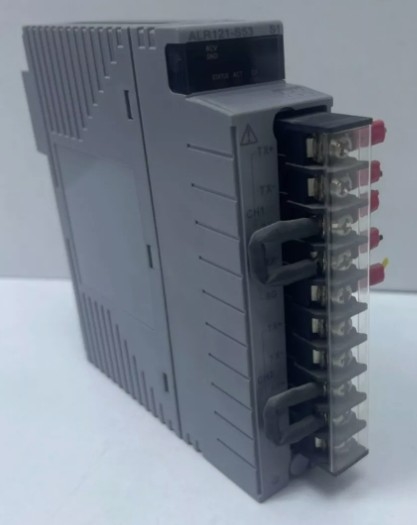

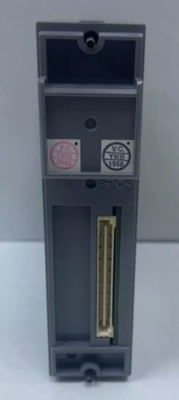

YOKOGAWA ALR121-S53 Μονούλες σειριακής επικοινωνίας που χρησιμοποιούνται με SCS για την εκτέλεση επικοινωνίας Modbus

ΓιοκογκάβαΑΛR121-S53Μονούλες σειριακής επικοινωνίας που χρησιμοποιούνται με SCS για την εκτέλεση επικοινωνίας Modbus

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Χρησιμοποιώντας τη λειτουργία επικοινωνίας Modbus slave του SCS, τα δεδομένα στο SCS μπορούν να ορίζονται ή να αναφέρονται από το Modbus master, το οποίο είναι ως ξεχωριστό σύστημα από το SCS μέσω μόντουλης σειριακής επικοινωνίας.Επιπλέον, τα δεδομένα του υποσυστήματος, όπως από τους αλληλουχείς, μπορούν να ορίζονται ή να αναφέρονται μέσω μόντουλης σειριακής επικοινωνίας χρησιμοποιώντας τη λειτουργία επικοινωνίας του υποσυστήματος SCS.

The dual-redundant configuration of the network can be available by establishing an independent transmission path from the Modbus master for every two the serial communication modules mounted in the SCSΩστόσο, δεν υποστηρίζεται η λειτουργία διακόπτη ελέγχου/απασχόλησης μεταξύ των διπλών περιττών κυκλικών επικοινωνιακών μονάδων που είναι τοποθετημένες σε γειτονικές θέσεις.

Η ενότητα σειριακής επικοινωνίας επικοινωνεί με τα υποσυστήματα στα καθορισμένα διαστήματα και αποθηκεύει τα δεδομένα του υποσυστήματος στην εικόνα Ε/Υ των μονάδων επικοινωνίας.Η λειτουργία επικοινωνίας του υποσυστήματος SCS αποκτά πρόσβαση στην μονάδα επικοινωνίας ασύγχρονα από αυτές., και αναφέρεται ή ορίζει την εικόνα Ε/Υ.

Η λογική εφαρμογής του SCS διαβάζει δεδομένα από την περιοχή δεδομένων Ε/Υ επικοινωνίας όταν εκτελείται η είσοδος επικοινωνίας FB,και γράφει τα δεδομένα υπολογισμού στην περιοχή δεδομένων Ε/Υ επικοινωνίας όταν εκτελείται η έξοδος επικοινωνίας FB.

Σύνδεσμος φύλλου δεδομένων:Γιοκογκάβα ΑΛΡ121-Σ53.pdf
