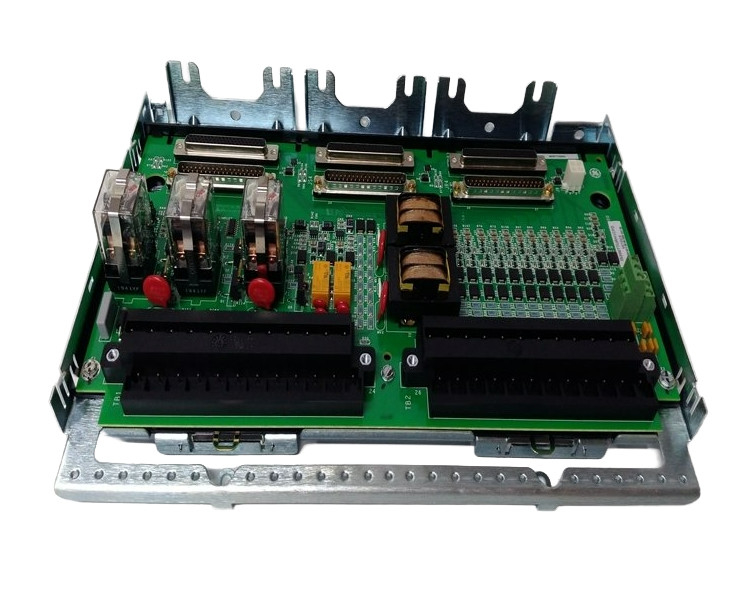

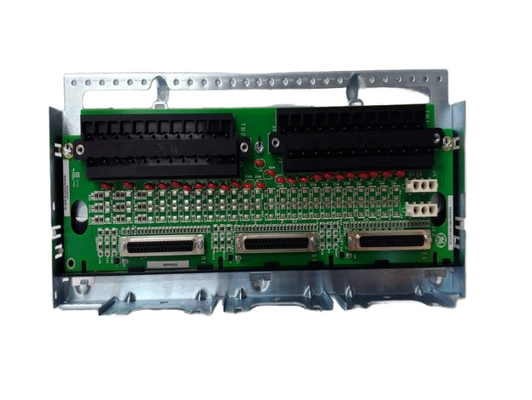

GE IS200DAMCG1A Πίνακας PCB Τυποποιημένου Κυκλώματος MARK VI Πίνακας ενισχυτή κίνησης πύλης

GE IS200DAMCG1A Πίνακας PCB Τυποποιημένου Κυκλώματος MARK VI Πίνακας ενισχυτή κίνησης πύλης

Πληροφορίες για το προϊόν:

Περιγραφή:

Ο IS200DAMCG1A είναι ένας πίνακας ενισχυτών Gate Drive που αναπτύχθηκε από την GE.τα πλαίσια αυτά χρησιμεύουν ως διεπαφή μεταξύ των συσκευών που είναι υπεύθυνες για τη διακόπτηση της ισχύος (IGBT) και του ράφου ελέγχουΟι LED ή οι διόδοι εκπομπής φωτός σε αυτές τις συσκευές υποδεικνύουν αν το IGBT είναι ενεργοποιημένο ή όχι.Διασφαλίζει ότι τα IGBTs είναι ενεργοποιημένα και απενεργοποιημένα σωστά με την ενίσχυση των σημάτων κίνησης πύλης που ελέγχουν τα IGBTs.

Η πλακέτα περιλαμβάνει επίσης LED ή διόδους εκπομπής φωτός, οι οποίες παρέχουν οπτική ένδειξη της κατάστασης των IGBT.που μπορεί να βοηθήσει στη διάγνωση τυχόν πιθανών προβλημάτων με το σύστημαΗ πίνακα περιλαμβάνει τέσσερα LED, ένα IGBT και ένα IGBT.που παρέχει οπτική ένδειξη της κατάστασης των IGBTΣε ένα κινητήρα χαμηλής τάσης Innovation Series, αυτές οι πλακέτες χρησιμεύουν ως διεπαφή μεταξύ των συσκευών που είναι υπεύθυνες για τη διακόπτηση ισχύος (IGBTs) και το ράφι ελέγχου.σε αυτές τις συσκευές να υποδεικνύουν εάν η IGBT είναι ενεργοποιημένη ή όχι.

Το IS200DAMCG1A είναι μια πλακέτα έντυπου κυκλώματος ή PCB.Αυτά τα πλαίσια χρησιμεύουν ως διεπαφή μεταξύ των συσκευών που είναι υπεύθυνες για την εναλλαγή τροφοδοτήσεων (IGBT) και το ράφι ελέγχου στις μονάδες χαμηλής τάσης της σειράς InnovationΑυτές οι συσκευές έχουν LED ή διόδους εκπομπής φωτός που λένε σε έναν χειριστή εάν η IGBT είναι ενεργή.Οι πλακέτες DAMC έχουν ονομαστική ισχύ 250 καρέΤα πλαίσια DAMC, καθώς και τα πλαίσια DAMB και DAMA, είναι υπεύθυνα για την ενίσχυση του ρεύματος προκειμένου να παρέχουν το τελικό στάδιο της κίνησης της πύλης για ένα στάδιο της γέφυρας ισχύος.

Αυτές οι συσκευές έχουν LED ή διόδους εκπομπής φωτός που ενημερώνουν τον χειριστή εάν η IGBT είναι ανοιχτή ή όχι.Η πλακέτα DAMC μαζί με τις πλακέτες DAMB και DAMA είναι υπεύθυνες για την ενίσχυση του ρεύματος για την παροχή του τελικού σταδίου της κίνησης της πύλης για τα χέρια φάσης της γέφυρας ισχύοςΗ πλακέτα DAMC συνδέεται άμεσα με την πύλη IGBT καθώς και με τα τερματικά συλλέκτη και εκδότη.Η πλακέτα DAMC είναι επίσης συνδεδεμένη με την IS200BPIA Bridge Personalization Interface ή την πλακέτα BPIA του ράκα ελέγχου. Τέσσερα (4) διαφορετικά LED ή διόδους εκπομπής φωτός βρίσκονται στο IS200DAMCG1A. Δύο (2) από αυτά, που ονομάζονται DS1 και DS2, είναι κίτρινα. Τα άλλα δύο (2), DS3 και DS4, είναι πράσινα.Το IS200DAMCG1A είναι μια μικρή ορθογώνια πλακέτα κυκλωμάτωνΤα σημεία DS4 και DS2 έχουν τοποθετηθεί στο κάτω μέρος του αριστερού μισού του PCB.Κοντά στο επάνω δεξί μισό του IS200DAMCG1A βρίσκονται τα LED DS1 και DS3 με τα αρχικά UON και UFF.
