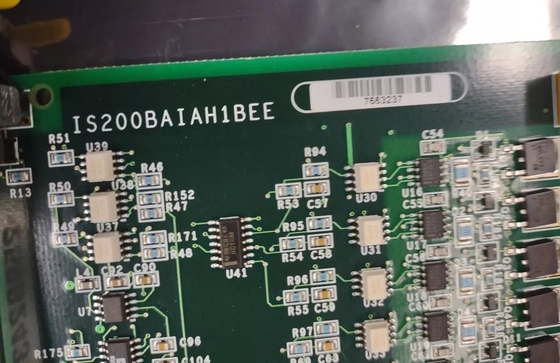

GE IS200BAIAH1BEE Πίνακας διεπαφής εφαρμογής γέφυρας Mark VI σε αποθέματα

GE IS200BAIAH1BEE Κάρτα διεπαφής εφαρμογής γέφυρας Mark VIΣε αποθέματα

Πληροφορίες για το προϊόν:

Περιγραφή:

Το IS200BAIAH1BEE ή BAIA προορίζεται να είναι ένα PCB αντικατάστασης. Έχει μια EEPROM που έρχεται με εργοστασιακό προεγκατασταμένο firmware. Αυτό το κύκλωμα μνήμης δεν πρέπει ποτέ να επαναπρογραμματιστεί ή να αφαιρεθεί.Εάν σταματήσει να λειτουργεί ή καταστραφείΤο BAIA χρησιμοποιεί επίσης μια διεπαφή I/O RS-232C που πηγαίνει στο πληκτρολόγιο ή τον υπολογιστή από μια πλακέτα DSPX.Το IS200BAIAH1BEE πρέπει να τοποθετείται κατακόρυφα στο συγκρότημα ράφου καρτών ελέγχου στο οποίο έχει ανατεθεί.Στην μπροστινή πλάκα του BAIA, υπάρχει μια προειδοποιητική ετικέτα που προειδοποιεί τον χρήστη να τοποθετήσει μόνο αυτή την κάρτα στο Slot 1 στο ράκ.Η εγκατάσταση του πίνακα σε μια θέση διαφορετική από την πρώτη θα οδηγήσει σε βλάβη του πίνακαΥπάρχει ένας δείκτης LED στην επιφάνεια του προσώπου που έχει την ετικέτα IMOK.

Οι κάρτες GE IS200BAIAH1B και IS200BAIAH1BEE είναι κάρτες διεπαφής εφαρμογών γέφυρας που έχουν σχεδιαστεί για συστήματα ελέγχου GE Mark VI.Αυτές οι ενότητες χρησιμοποιούνται κυρίως για τη σύνδεση και τη διαχείριση της επικοινωνίας και της μετάδοσης σήματος μεταξύ γεννήτριων και συστημάτων διέγερσης για να εξασφαλιστεί αποτελεσματικός συντονισμός και έλεγχος μεταξύ των συσκευώνΑυτή η κάρτα διεπαφής έχει πολλαπλά κανάλια εισόδου και εξόδου, μπορεί να επεξεργαστεί ψηφιακά σήματα από γεννήτριες και συστήματα διέγερσης και να παρακολουθεί την κατάσταση του εξοπλισμού σε πραγματικό χρόνο.Μέσω αποτελεσματικής ανταλλαγής δεδομένων, IS200BAIAH1B και IS200BAIAH1BEE μπορούν να βελτιστοποιήσουν τις στρατηγικές ελέγχου διέγερσης και να βελτιώσουν την απόδοση της γεννήτριας και την ταχύτητα απόκρισης.Αυτό το ευέλικτο σχεδιασμό διεπαφής του επιτρέπει να προσαρμόζεται σε διαφορετικές απαιτήσεις εφαρμογής και να ενσωματώνεται απρόσκοπτα με άλλες μονάδες ελέγχου.

Το IS200BAIAH1B έχει σχεδιαστεί για να λειτουργεί ως πίνακα διεπαφής εφαρμογών γέφυρας στα συστήματα κίνησης σειράς καινοτομίας.Αυτό το πάτωμα παρέχει γήινη αναφορά και απομόνωση για εισόδους σήματος από τα τερματικά πάτωμαΚάθε πλακέτα έχει σχεδιαστεί με ενσωματωμένο EEPROM που περιέχει firmware που δεν προορίζεται για αφαίρεση ή προγραμματισμό πεδίου. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

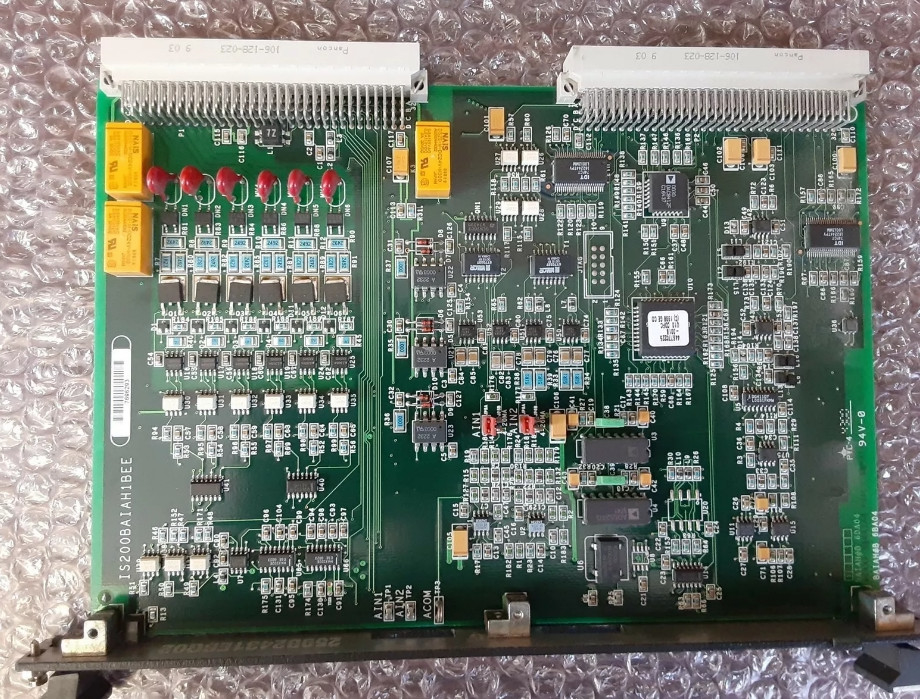

Η IS200BAIAH1B είναι μια πλακέτα της σειράς Innovation, η οποία έχει σχεδιαστεί για να τοποθετηθεί σε μια συγκεκριμένη θέση στο ράφι.Εξαιτίας αυτού του κινδύνου ζημιών, είναι επίσης σημαντικό να ληφθούν υπόψη οι διαστάσεις των PCB πριν από τη λήψη απόφασης αγοράς.Αυτή η συγκεκριμένη επιφάνεια κυκλωμάτων έχει αναθεωρηθεί με περίπου διαστάσεις 12 ίντσες σε μήκος και 9 ίντσες σε πλάτοςΤο IS200BAIAH1B έχει τρεις ρελέ, έξι βαρίστορες, τέσσερις διακόπτες, τρία σημεία δοκιμής και αρκετά ολοκληρωμένα κυκλώματα.Το διοικητικό συμβούλιο έχει δύο backplane συνδέσεις που βρίσκονται σε μια άκρηΟι συνδετήρες backplane έχουν την ονομασία Pancon 106-128-023, οι οποίοι έχουν γενικά χαμηλή διαθεσιμότητα στην αγορά.
