Περιγραφή:

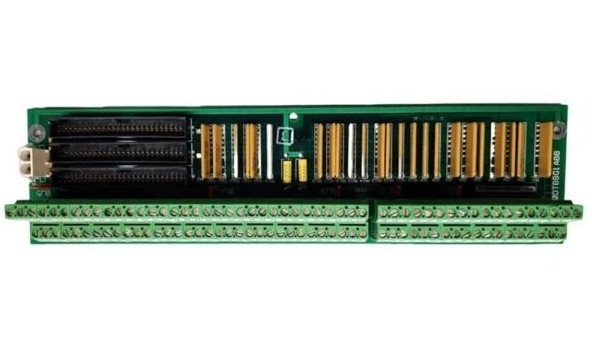

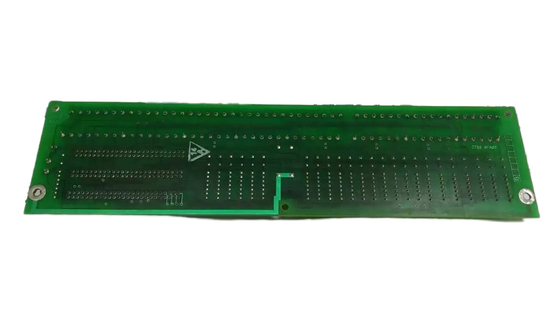

Η κάρτα DS200DTBBG1A είναι κάρτα ψηφιακού συνδέσμου τερματικού πίνακα της σειράς Mark V της GE.κάθε ένα από τα οποία περιέχει τερματικά για 95 καλώδια σήματοςΥπάρχουν επίσης τρεις συνδέσεις 50 πινών. JFF, JFG και JFH είναι τα αναγνωριστικά για τις συνδέσεις 40 πινών. Υπάρχουν επίσης πέντε jumpers και συνδέσεις ξιφολόγχης.Επειδή υπάρχουν τρεις συνδετήρες 40 πινς στην επιφάνειαΕίναι κρίσιμο να επαναφέρετε την μονάδα σε λειτουργία μετά την αντικατάσταση της πλακέτας, αν θέλετε να ανακτήσετε την παραγωγικότητα.

Το DS200DTBBG1A έχει σχεδιαστεί για να παρέχει μια υψηλής πυκνότητας, εύκολα συντηρήσιμη διεπαφή I/O για συστήματα ελέγχου τουρμπίνων.για συνολικά 190 τερματικούς σταθμούςΗ πλακέτα περιλαμβάνει επίσης τρεις συνδέσμους 50 πινών με συνδέσμους τύπου ξιφολόγχης, που διευκολύνουν τη σύνδεση και την αποσύνδεση καλωδίων κορδέλας.Το DS200DTBBG1A χρησιμεύει ως Contact Input Expansion Termination Module στην σειρά Mark V του συστήματος ελέγχου τουρμπίνωνΤο DS200DTBBG1A βρίσκεται συνήθως στους πυρήνες QD ή C του συστήματος Mark V.

Υπάρχει η δυνατότητα να έχουν το πολύ 110 καλώδια σήματος συνδεδεμένα με τα τερματικά τεμάχια της μονάδας τερματισμού επέκτασης εισόδου επαφής DS200DTBBGIA.Αυτό θα είναι δύσκολο να διαχειριστεί χωρίς μια μέθοδο για την τεκμηρίωση όπου τα ξεχωριστά καλώδια σήματος συνδέονταιΈνα τερματικό μπλοκ έχει οριστεί TB1 ως το ID και το άλλο τερματικό μπλοκ έχει οριστεί TB2 ως το ID. Τα ξεχωριστά τερματικά αριθμούνται στη σειρά σε κάθε τερματικό μπλοκ.Για να προσδιορίσετε ένα συγκεκριμένο τερματικό χρησιμοποιείτε το αναγνωριστικό του τερματικού μπλοκ και τον αριθμό που απονέμεται στο τερματικόΜερικά παραδείγματα είναι το TB1 90 και το TB2 48. Το TB1 90 είναι το τερματικό 90 στο τερματικό μπλοκ 1, ενώ το TB2 48 είναι το τερματικό 48 στο τερματικό μπλοκ 2.

Τώρα που αποκαλύφθηκαν κάποια από τα διάφορα στοιχεία υλικού που απαιτούνται για την συναρμολόγηση αυτού του DS200DTBBGIA Conact Input Expansion Termination Module,είναι δυνατόν να εξηγηθούν οι τύποι συνδέσμων συμβατών με αυτό το προϊόν της σειράς Mark VΟρισμένοι από τους τύπους συνδέσμων που χρησιμοποιούνται σε συνδυασμό με την ενότητα τερματισμού επέκτασης εισόδου επαφής DS200DTBBGIA περιλαμβάνουν τον σύνδεσμο εισόδου επαφής JRR TCDA,η σύνδεση ισχύος JY 125 V dc DTBA της πλακέτας, και του συνδέσμου JRS/T, ο οποίος συνήθως δεν χρησιμοποιείται.
