IS200DAMAG1B Πίνακας ελέγχου σναμπέρ της στροβίλης αερίου GE Speedtronic

IS200DAMAG1B Πίνακας ελέγχου σναμπέρ της στροβίλης αερίου GE Speedtronic

Πληροφορίες για το προϊόν:

Περιγραφή:

Η IS200DAMAG1B είναι μια κάρτα μετατροπέα που αναπτύχθηκε από την General Electric.Έχει σχεδιαστεί για να λειτουργεί με μία μονάδα IGBT για το άνω πόδι φάσης και μία μονάδα IGBT για το κάτω πόδι φάσηςΑυτά είναι συνήθως Powerrex CM1000HA-28H IGBTs.Αυτό είναι ένα Gate Drive ενισχυτής και πίνακα διεπαφής για την σειρά της καινοτομίας 620 πλαίσιο χαμηλής τάσης μονάδες.

Τα συστήματα GE Mark VI Speedtronic για τη διαχείριση των αεριοστροβιλών και των ατμοστροβιλών περιλάμβαναν κινητήρες καινοτομίας.Η μονάδα λειτουργεί με μία μονάδα IGBT για το άνω σκέλος της φάσης και μία μονάδα IGBT για το κατώτερο σκέλος της φάσηςΤα πλαίσια DAMA προορίζονται να συνδέονται απευθείας με την πλατφόρμα Bridge Personality Interface καθώς και με τα τερματικά της πύλης, του εκδότη και του συλλέκτη του IGBT.Διαθέτει διπλή ενδογραμμική μονάδα μνήμης (DIMM) για την αποθήκευση παραμέτρωνΗ κάρτα μετατροπέα είναι επίσης εξοπλισμένη με ημιαγωγούς ισχύος, οδηγούς πύλης,και κυκλώματα προστασίας για τον έλεγχο της ροής ηλεκτρικής ενέργειας στο σύστημα κίνησηςΗ κάρτα έχει σχεδιαστεί για χρήση σε εφαρμογές υψηλής ισχύος, με ονομαστική τάση έως 690 βολτ και ονομαστικό ρεύμα έως 1700 άμπερες.

Το IS200DAMAG1BCB είναι ένα απρόσκοπτο πίνακα που λειτουργεί σε συνδυασμό με δύο πόδια μονάδων IGBT.Συνδέεται τόσο με τα IGBT ανώτερης φάσης όσο και με τα IGBT κατώτερης φάσης (τυπικά CM1000HA-28 H Powerrex) μέσω άμεσης σύνδεσηςΗ πλακέτα συνδέεται επίσης με την πλακέτα Bridge personality Interface (BPIA). Οι συνδέσεις γίνονται μέσω των πολλαπλών πινών σε δύο συνδετήρες,που περιέχει κάθετο σύνδεσμο 12 πιν και κάθετο σύνδεσμο 6 πινΗ έκδοση GE GEI-100262A παρέχει πλήρη κατάλογο κάθε πιν και της χρήσης και της διαδρομής σύνδεσής του.

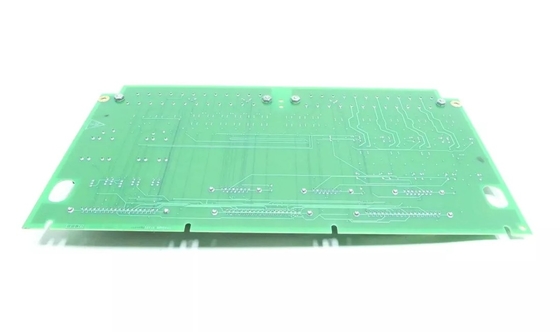

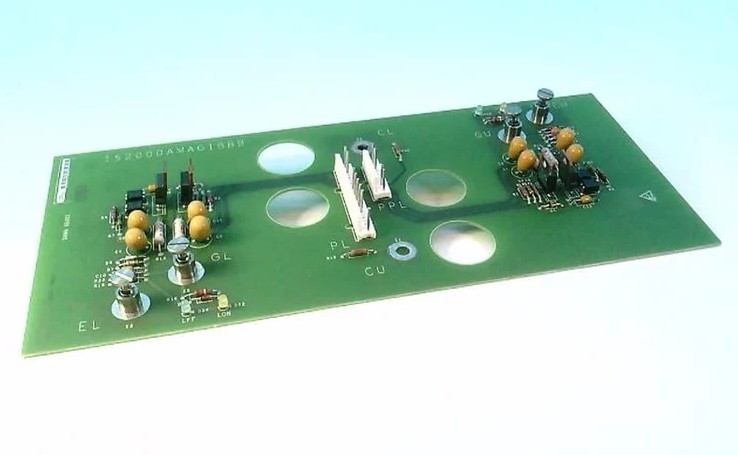

Το IS200DAMAG1B είναι μια συσκευή γνωστή ως κάρτα μετατροπέα.Η σειρά 193x αποτελείται από πολλές συσκευές που χρησιμοποιούνται για τη διαχείριση των λειτουργιών των αεριοστροβιλών και των ατμοστροβιλών βιομηχανικής χρήσης.Το IS200DAMAG1B είναι μια σχετικά μικρή ορθογώνια πλακέτα τυπωμένων κυκλωμάτων.Κάθε μία από αυτές τις ομάδες περιέχει τα ίδια συστατικά.Δύο ψηλά μεταλλικά εξαρτήματα ασημένιου, τα οποία είναι χαρακτηρισμένα με το γράμμα Ε, μπορούν να παρατηρηθούν σε κάθε ομάδα.
