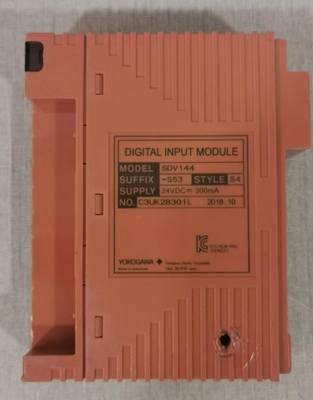

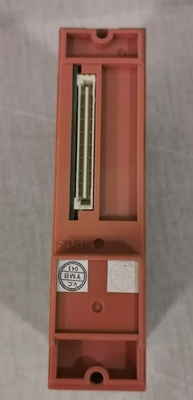

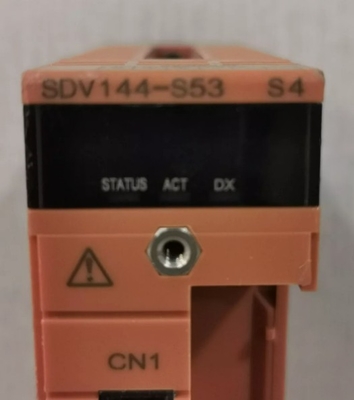

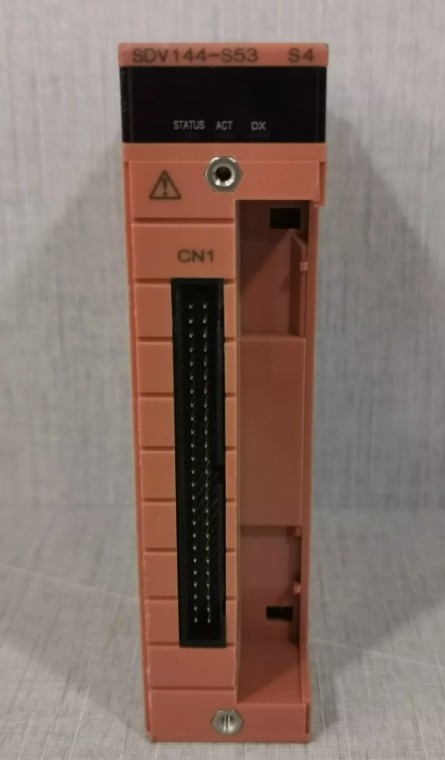

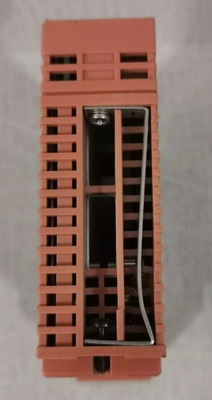

SDV144-S53 YOKOGAWA Ψηφιακές ενότητες εισόδου/εξόδου (για FIO) 16-κανάλινη μονάδα απομόνωσης 24 V συνεχούς συνεχούς διπλής περιττότητας

SDV144-S53ΓιοκογκάβαΨηφιακές μονάδες εισόδου/εξόδου (για FIO) 16-κανάλινη μονάδα απομόνωσης 24 V συνεχούς ρεύματος διπλή-αντίθετη

Περιγραφή:

Εάν χρησιμοποιούνται διαγνωστικές λειτουργίες καλωδίωσης πεδίου SDV144, τα ακόλουθα διαγνωστικά στοιχεία πρέπει να εγκατασταθούν για μεμονωμένα κανάλια κοντά στον εξοπλισμό πεδίου:

• SCB100 (για ανίχνευση ελαττωματικών ανοικτών κυκλωμάτων κατά την αποδοχή σβησμένων σημάτων)
• SCB110 (για ανίχνευση ελαττωματικών βραχυκυκλωμάτων κατά την αποδοχή σημάτων)
• Τα σήματα εισόδου είναι συνήθως απενεργοποιημένα κατά την κανονική λειτουργία.
• Τα σήματα εισόδου λειτουργούν κανονικά κατά τη διάρκεια της κανονικής λειτουργίας.

Οι ενότητες εισόδου δέχονται σήματα επαφής από το πεδίο.

• Όταν η παροχή ισχύος πεδίου είναι γειωμένη, το σύστημα (λειτουργικό) εδάφιο συνδέεται με το έδαφος πεδίου, το οποίο δεν είναι απομονωμένο.Για την υψηλότερη ανοχή στον θόρυβο, επιπλέων το πεδίο παροχής ενέργειας συνιστάται
• Όταν η ανθεκτική τάση της παροχής ισχύος πεδίου μεταξύ της δευτερεύουσας πλευράς και του εδάφους είναι χαμηλότερη από την τιμή που εμφανίζεται στον παραπάνω πίνακα,οι εν λόγω τάσεις υιοθετούνται ως η ανθεκτική τάση της παροχής ισχύος πεδίου.
• Ο αριθμός των καναλιών εισόδου που μπορεί να χρησιμοποιήσει ένας χρήστης και η εξωτερική παροχή ενέργειας περιορίζονται στην περίπτωση του SDV144-S£C. Ανατρέξτε στο “ProSafe-RS Outline of I/O Modules (for FIO) ” (GS 32P06K60-01EN).
• Η ονομαστική επαφή και η εξωτερική παροχή ενέργειας του κωδικού τύπου SDV144 S1, S2 και S3 είναι 24 V DC ± 5%.
• Κατά τη σύνδεση SDV144 και SED4D με το ειδικό καλώδιο σήματος, η τάση αντίστασης είναι 500 V AC (μεταξύ των γραμμών εισόδου σήματος και του συστήματος).Η τάση αντίστασης εξαρτάται από τις ηλεκτρικές προδιαγραφές του καλωδίου..

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Σύνδεσμος φύλλου δεδομένων:Γιοκογκάβα SDV144-S53.pdf
