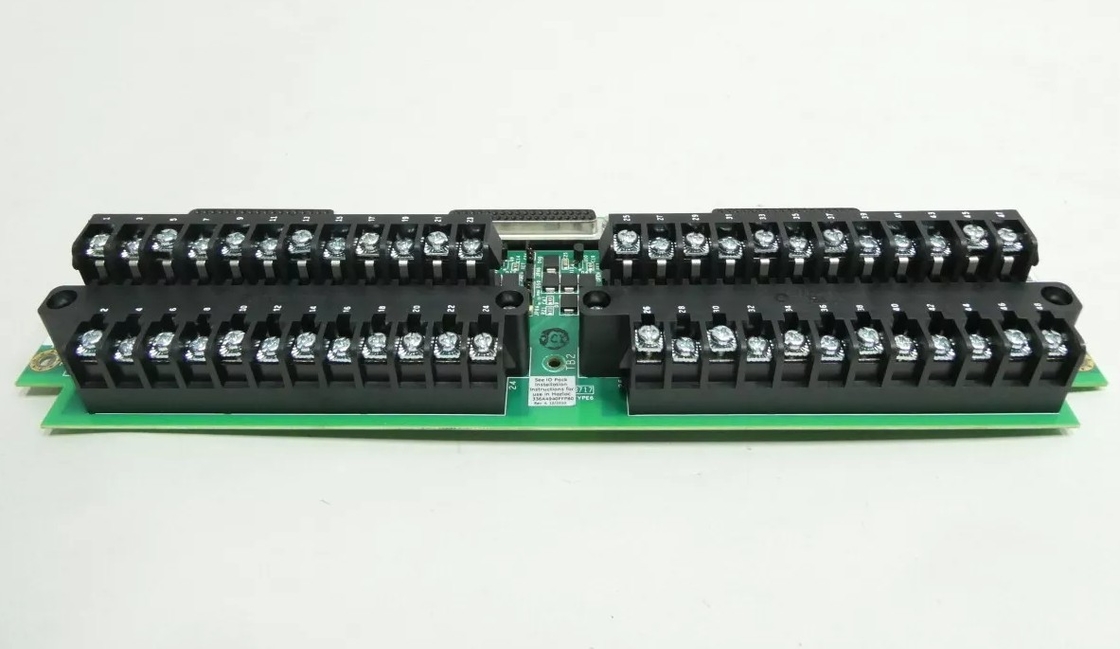

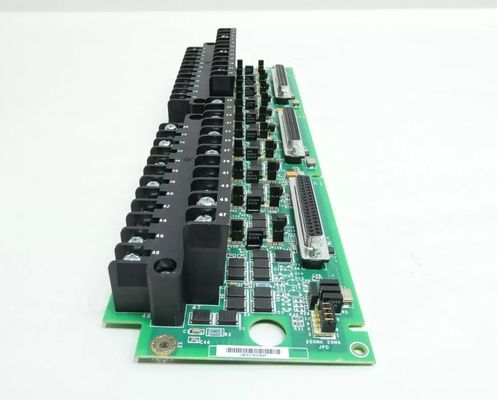

IS200DSPXH1B Πίνακας ελέγχου ψηφιακού επεξεργαστή σήματος GE Speedtronic

IS200DSPXH1B Πίνακας ελέγχου ψηφιακού επεξεργαστή σήματος GE Speedtronic

Πληροφορίες για το προϊόν:

Περιγραφή:

Το IS200DSPXH1B λειτουργεί ως πίνακα ελέγχου DSP (Digital Signal Processor) που αναπτύχθηκε από την GE. Είναι ο κύριος ελεγκτής για τις λειτουργίες γέφυρας, ρυθμιστή κινητήρα και πύλης της σειράς Innovation.Επίσης ελέγχει τις λειτουργίες ελέγχου πεδίου γεννήτριας του EX2100 Excitation ControlΗ πλακέτα αποτελείται από ψηφιακό επεξεργαστή σήματος υψηλής απόδοσης (DSP), συστατικά μνήμης,και ένα ειδικό ολοκληρωμένο κύκλωμα εφαρμογής (ASIC) που εκτελεί προσαρμοσμένες λογικές λειτουργίεςΌταν υπάρχουν προβλήματα με τον πίνακα, το κόκκινο LED DS1 θα ανάβει.Το πράσινο LED DS2 θα αναβοσβήνει όταν η πλακέτα λειτουργεί κανονικά, θα είναι σταθερό όταν το DSP έχει σταματήσει και θα είναι εκτός όταν εμφανιστεί σφάλμα κατά τη διάρκεια της επαναφοράς.

Στο επίπεδο συναρμολόγησης, η λειτουργική αναθεώρηση είναι Β με ISBus Revision One, με ομάδα μεταβολής H και συμμορφική επικάλυψη.Κατασκευάζεται από την GE Motors and Industrial Systems, η πλακέτα ενσωματώνει διάφορους τύπους μνήμης, συμπεριλαμβανομένων των Flash, NVRAM, RAM και Add-Only, μαζί με τυπικά εξαρτήματα υλικού όπως Stack Overflow (INT0), Inner Loop Load Pulse (INT1),και δύο ρυθμιζόμενες εισόδους (INT2 και INT3) στο επίπεδο βάσης.

Ο DSP λειτουργεί με ταχύτητα 60 MHz, η οποία υποδεικνύει τη συχνότητα με την οποία εκτελεί υπολογισμούς και εκτελεί εντολές.Η υψηλή ταχύτητα ρολογιού επιτρέπει στον DSP να χειρίζεται πολύπλοκες μαθηματικές πράξεις και εργασίες επεξεργασίας σήματος σε πραγματικό χρόνο αποτελεσματικάΗ ταχύτητα επεξεργασίας αυτή είναι κρίσιμη για εφαρμογές που απαιτούν γρήγορη και ακριβή επεξεργασία δεδομένων, όπως επεξεργασία ήχου και βίντεο, συστήματα επικοινωνιών, συστήματα ελέγχου,και ψηφιακή ανάλυση σήματοςΑυτή η διακοπή, με την ονομασία INT1, ενεργοποιείται από έναν παλμό φόρτωσης που παράγεται εντός του εσωτερικού βρόχου του συστήματος.

Ο φορτιστής εκκίνησης είναι ένα θεμελιώδες συστατικό του firmware που διαχειρίζεται τη σειρά ενεργοποίησης της συσκευής.Είναι υπεύθυνη για την εκκίνηση βασικών συστατικών στοιχείων του συστήματος και τη δημιουργία του απαραίτητου περιβάλλοντος για την ορθή εκκίνηση της συσκευήςΕίναι σημαντικό να σημειωθεί ότι το φορτιστή εκκίνησης δεν πρέπει να επαναφορτίζεται ή να τροποποιείται στο πεδίο, καθώς οποιεσδήποτε αλλαγές σε αυτό το κρίσιμο στοιχείο θα μπορούσαν να διαταράξουν την ορθή λειτουργία της συσκευής.Το μοντέλο πλακέτας ελέγχου ψηφιακού σήματος IS200DSPXH1B είναι ένα από τα μοντέλα DSPX που μπορούν να χρησιμοποιηθούν σε συνδυασμό με τη σειρά EX2100 Excitation ControllerΤο μοντέλο DSPX δεν είναι εξοπλισμένο με ασφάλειες, δεν διαθέτει ρυθμιζόμενο υλικό και δεν περιέχει σημεία δοκιμής χρήστη.Εάν το μοντέλο IS200DSPXH1B σας χρησιμοποιείται σε συνδυασμό με την σειρά EX2100, η πλακέτα DSPX θα συνδέεται με μια άλλη πλακέτα που είναι γνωστή ως EISBΕάν είναι αναγκαίο, οι δύο αυτές σανίδες μπορούν να αποκοπούν.
