IS200RAPAG1B Πίνακας τροφοδοσίας ηλεκτρικής ενέργειας GE Mark VI Πίνακας εκτυπωμένων κυκλωμάτων

IS200RAPAG1B Πίνακας τροφοδοσίας ηλεκτρικής ενέργειας GE Mark VI Πίνακας εκτυπωμένων κυκλωμάτων

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

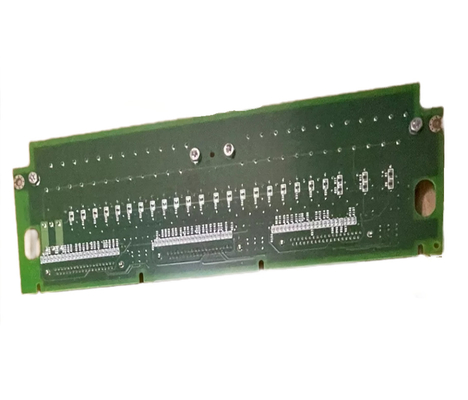

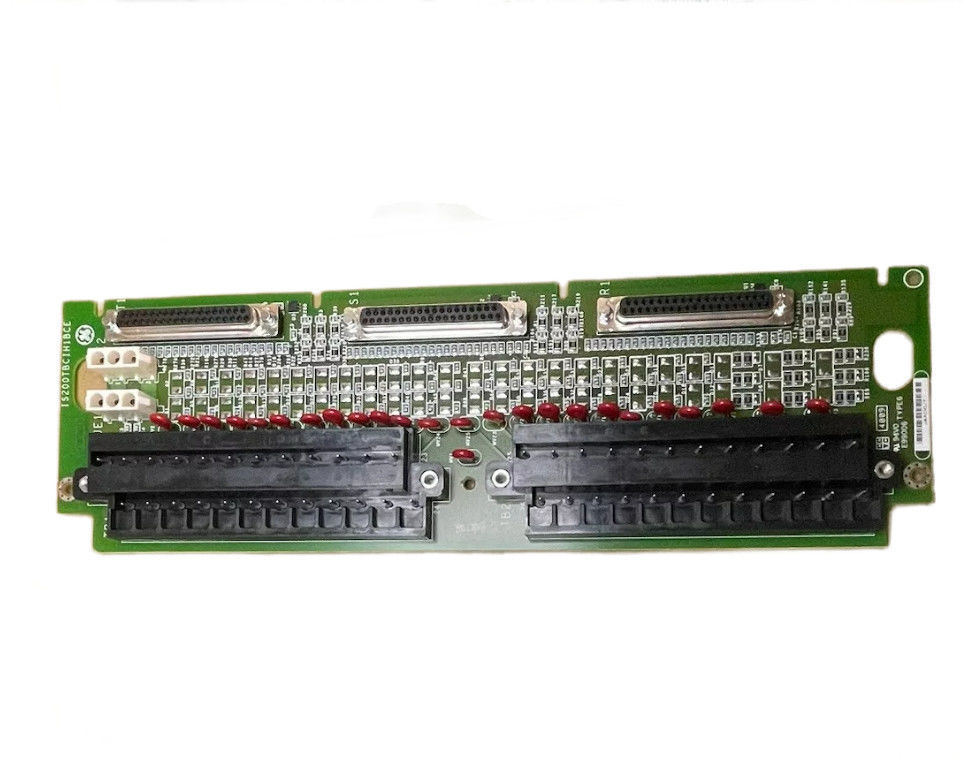

Το IS200RAPAG1B είναι ένα Rack Power Supply Board που κατασκευάζεται και σχεδιάζεται από την General Electric και αποτελεί μέρος της σειράς Mark VI που χρησιμοποιείται σε συστήματα ελέγχου αεριοστροβιλών.Το σύστημα είναι διαθέσιμο σε απλή ή τριπλή μοντελοποιημένη εφεδρική (TMR) διαμόρφωση ελέγχου., με ενιαία ή πολλαπλά ράφια και τοπική ή απομακρυσμένη I/O. Η διεπαφή I/O προορίζεται για άμεση διεπαφή με τους αισθητήρες και τους ενεργοποιητές της ανεμογεννήτριας,Εξάλειψη της ανάγκης για τοποθέτηση οργάνων και των σχετικών ζητημάτων αξιοπιστίας και συντήρησηςΗ πλακέτα αυτή συνδέεται με το ράφι της σειράς Innovation μέσω ενός συνδέσμου P1. Αυτός ο σύνδεσμος έχει τρεις σειρές 32 πινών η καθεμία.Μια πλήρης περιγραφή των συνδέσεων καρφίτσες μπορεί να βρεθεί στα σχετικά εγχειρίδιαΤο MKVI περιλαμβάνει μια διεπαφή χειριστή χτισμένη σε έναν υπολογιστή που τρέχει Microsoft Windows και υποστηρίζει γραφικά CIMPLICITY και το GE Control System Toolbox.

Στο μπροστινό πάνελ του πίνακα, θα βρείτε δύο δείκτες LED με την ονομασία IPOK και MPOK.επιτρέποντας στους χρήστες να αξιολογούν γρήγορα τη λειτουργική κατάσταση της πλακέταςΟι πίνακες δοκιμών TP είναι σχεδιασμένοι για να παρέχουν σαφή και συνοπτικά σήματα σχετικά με την είσοδο/έκδοση και τη συνολική απόδοση του επεξεργαστή.προσβάσιμο μέσω ενός μεγάλου και στενού ανοίγματοςΑυτά τα σημεία δοκιμής TP, δηλαδή N15, P5, P15 και DCOM, επιτρέπουν τη μέτρηση και ανάλυση του σήματος.Οι χρήστες μπορούν να συνδέσουν τον εξοπλισμό μέτρησης σε αυτά τα σημεία δοκιμής για την παρακολούθηση και την αντιμετώπιση προβλημάτων των σημάτων που διέρχονται από την πλακέτα, διευκολύνοντας τις εργασίες διάγνωσης και συντήρησης.

Από την άποψη των συστατικών υλικού, περιλαμβάνει δύο μετασχηματιστές διαφορετικού μεγέθους.διασφάλιση αποτελεσματικής και αξιόπιστης λειτουργίαςΕπιπλέον, περιλαμβάνεται μία μονάδα ασφαλείας 250V 1 αμπερίου για την προστασία του πίνακα από υπερστροφές και την προστασία άλλων εξαρτημάτων από πιθανές ζημιές.

Η πλακέτα διαθέτει δύο μετασχηματιστές διαφορετικών μεγεθών, μία ασφάλεια (1 αμπεριαλίδιο, ασφάλεια 250V) μία σύνδεση πίσω, διάφορα ολοκληρωμένα κυκλώματα, συμπεριλαμβανομένης μιας σειριακής συσκευής μνήμης 1024 bit,πολυμερή τρανζίστοραΗ πλακέτα διαθέτει επίσης πυκνωτές από διάφορα υλικά, συμπεριλαμβανομένων των ηλεκτρολυτικών πυκνωτών υψηλής τάσης, καθώς και αντίστοιχων μεταλλικών ταινιών.Η πλακέτα είναι εργοστασιακά τρυπημένη σε διάφορες τοποθεσίεςΤα περισσότερα στοιχεία φέρουν έναν χαρακτηριστικό αναφοράς.
