IS200TBAIH1C GE Analog Input Terminal Board Mark VI Bridge Interface Board (Πίνακας διεπαφής γέφυρας)

IS200TBAIH1C GE Analog Input Terminal Board Mark VI Bridge Interface Board (Πίνακας διεπαφής γέφυρας)

Πληροφορίες για το προϊόν:

Περιγραφή:

Το IS200TBAIH1C είναι ένα Analog Input Terminal Board που κατασκευάζεται και σχεδιάζεται από την General Electric ως μέρος της σειράς Mark VI που χρησιμοποιείται σε συστήματα ελέγχου αεριοστροβίλων.Δύο εξόδους και 10 αναλογικές εισόδους υποστηρίζονται από την Analog Input τερματική πλακέταΔύο-σύρματα, τρία-σύρματα, τέσσερα-σύρματα, ή πομπούς που τροφοδοτούνται εξωτερικά μπορούν να συνδεθούν σε μία από τις δέκα αναλογικές εισόδους.Ένα ρεύμα 0-20 mA ή 0-200 mA μπορεί να ρυθμιστεί για τις αναλογικές εξόδουςΟι υπερβολές και ο θόρυβος υψηλής συχνότητας προστατεύονται από κυκλώματα καταστολής θορύβου στις εισόδους και τις εξόδους.

Για τη σύνδεση με τους επεξεργαστές I/O, το TBAI διαθέτει τρεις DC-37 συνδέσμους.Τόσο οι άμεσες συνδέσεις με τα ηλεκτρονικά όσο και οι συνδέσεις με καλώδια είναι δυνατέςΓια τις τρεις συνδέσεις για τα χειριστήρια R, S και T στις εφαρμογές TMR, τα σήματα εισόδου εξαπλώνονται προς τα έξω.το συνολικό ρεύμα των τριών οδηγών εξόδου που είναι συνδεδεμένα συνδυάζεται για να εκτελεί τις εξόδους TMRΜετά από αυτό, τα ηλεκτρονικά στοιχεία λαμβάνουν το συνολικό σήμα ρεύματος από το TBAI ώστε να μπορούν να το ρυθμίσουν στο καθορισμένο σημείο ρύθμισης.

• Δυοσύρματος πομπός με αναλογική είσοδο
• Μεταδότης τριών καλωδίων με αναλογική είσοδο
• Μεταδότης τεσσάρων καλωδίων με αναλογική είσοδο
• Μεταδότης με αναλογική είσοδο και εξωτερική ισχύ
• Ανάλογη είσοδος συνεχούς ρεύματος 5 και 10 βολτ
• Αναλογική έξοδος 0-20 mA
• Αναλογική έξοδος 0-200 mA

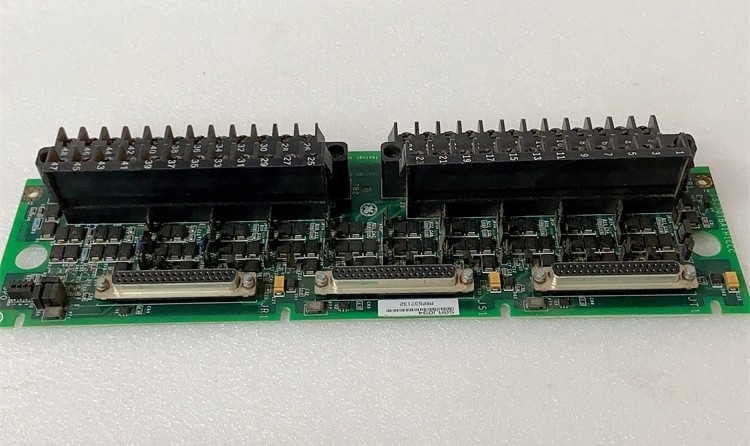

Το IS200TBAIH1C είναι μια συσκευή γνωστή ως αναλογική τερματική πλακέτα.Η Mark VI και οι άλλες σειρές της σειράς Mark της General Electric δημιουργήθηκαν για τον έλεγχο και την αυτοματοποίηση των διαδικασιών των αεριοστροβιλών και των ατμοστροβιλών.Η IS200TBAIH1C είναι μια πολύ μεγάλη και λεπτή συσκευή. Το αριστερό μισό της IS200TBAIH1C καταλαμβάνεται από δύο μαύρα τερματικά μπλοκ.Κάθε τερματικό μπλοκ μπορεί να περιέχει έως και 24 τερματικά που είναι σε σχήμα κύβους και κατασκευασμένα από αργυρό μέταλλο..
