IS200VCRCH1B Πίνακας επικοινωνίας εισόδου / εξόδου ρελέα GE

IS200VCRCH1B Πίνακας επικοινωνίας GE Εισόδου/Εξόδου Ρέλεϊ

Πληροφορίες για το προϊόν:

Περιγραφή:

Ο έλεγχος τουρμπίνης Mark VI έχει σχεδιαστεί ως ένα πλήρες ολοκληρωμένο σύστημα ελέγχου, προστασίας και παρακολούθησης για γεννήτριες και μηχανικές εφαρμογές κίνησης των αεριοστροφών και των ατμοστροφών.Είναι επίσης μια ιδανική πλατφόρμα για την ενσωμάτωση όλων των ελέγχων του power island και της ισορροπίας του εργοστασίου (BOP).Τα πακέτα I/O του MK Vie περιέχουν δύο θύρες δικτύου εισόδου/εξόδου με ρολόι πραγματικού χρόνου και επεξεργαστή για συγχρονισμένη χρονογραφήση αλληλουχίας γεγονότων και πίνακα απόκτησης δεδομένων.

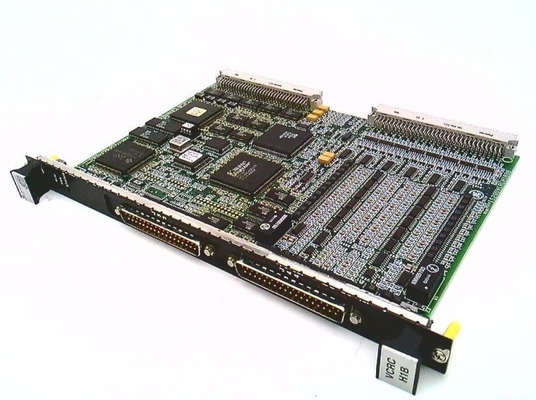

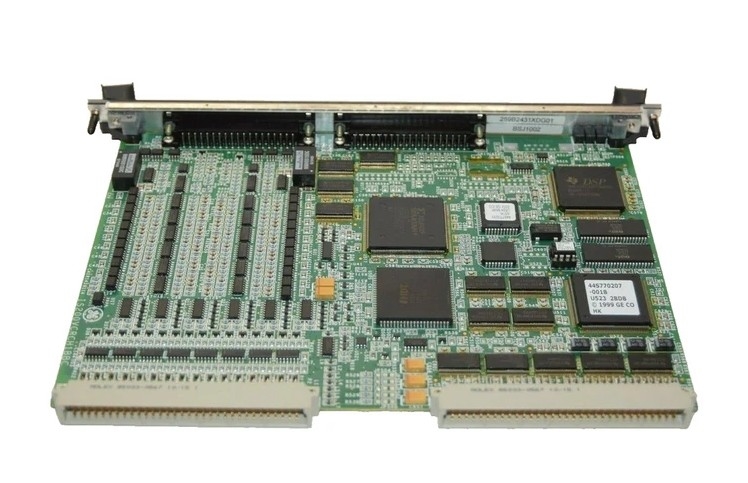

Το IS200VCRCH1B είναι ένα πίνακα εισόδου/εξόδου επαφής αναμεταδότης που κατασκευάζεται από τη General Electric ως μέρος της σειράς Mark VI που χρησιμοποιείται σε συστήματα ελέγχου αεριοστροφών.Το Contact Input/Relay Output Board δέχεται 48 διακριτές εισόδους και διαχειρίζεται 24 εξόδους αναμετάδοσης από συνολικά τέσσερα τερματικά πλαίσια μέσω του συνοδευτικού daughterboardΗ διπλή πλάτος VCCC ενσωματώνεται στο VME I/O rack. Δύο σετ συνδέσεων J3/J4 παρέχονται σε αυτό το rack για καλωδίωση στις τερματικές πλακέτες TBCI και TRLY.η VCRC είναι μια στενότερη σανίδα που μπορεί να χρησιμοποιηθεί.

Μια πλακέτα τερματικού εισόδου επαφής (TBCI) είναι καλωδιωμένη για τις πρώτες 24 εισόδους ξηρής επαφής· μια δεύτερη πλακέτα τερματικού είναι απαραίτητη για τις εισόδους 25-48.Η πλακέτα τερματικού είναι συνδεδεμένη με το VME ράκ που στεγάζει την πλακέτα του επεξεργαστή VCCC από καλώδια με τυλιγμένα πρίζαΓια τις εισροές που παρακολουθούν κρίσιμες μεταβλητές της τουρμπίνης, είναι διαθέσιμες υψηλής ταχύτητας σαρώσεις και καταγραφές σε 1 ms ανά δευτερόλεπτο.Η συνομιλία επαφής και τα πλάτη παλμών έως και 6 ms αναφέρονται από τον καταγραφέα αλληλουχίας γεγονότων (SOE)., μαζί με όλα τα ανοίγματα και τα κλεισίματα επαφής με χρονική ανάλυση 1 ms.

Η πλακέτα IS200VCRCH1BBB είναι πολύ αξιόπιστη και επομένως λιγότερο επιρρεπής σε ζημιές.Γι'αυτό συνιστούμε να κρατάτε τις κάρτες σε στατικά ευαίσθητα κουτιά αποθήκευσης σε συνιστώμενες συνθήκεςΤο IS200VCRCH1B είναι ένα συστατικό της πλακέτας GE Mark VI.Το MKVI είναι μέρος της οικογένειας Speedtronic των συστημάτων διαχείρισης αεριοστροφών και ατμοστροφών που έχουν αναπτυχθεί και βελτιωθεί από την General Electric από την κυκλοφορία του Mark I τη δεκαετία του 1960.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

Η IS200VCRCH1B λειτουργεί ως διακριτή πλακέτα εισόδου/εξόδου.Έτσι καταλαμβάνει λιγότερο χώρο στη θήκηΩστόσο, δεδομένου ότι οι εξόδοι ρελέ για αυτό το πλαίσιο χρησιμοποιούν τις θύρες J3/J4 στο ράκ VME, τα καλώδια πρέπει να τοποθετούνται στο μπροστινό πάνελ.Το GE IS200 είναι μια οικογένεια πλακών κυκλωμάτων (PCB) που χρησιμοποιούνται στα συστήματα ελέγχου των ανεμογεννητριών GE Mark VI. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
