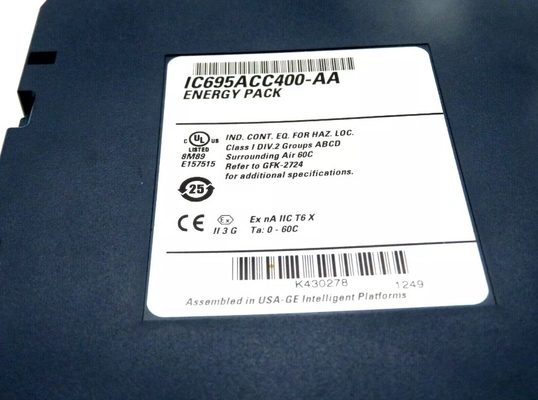

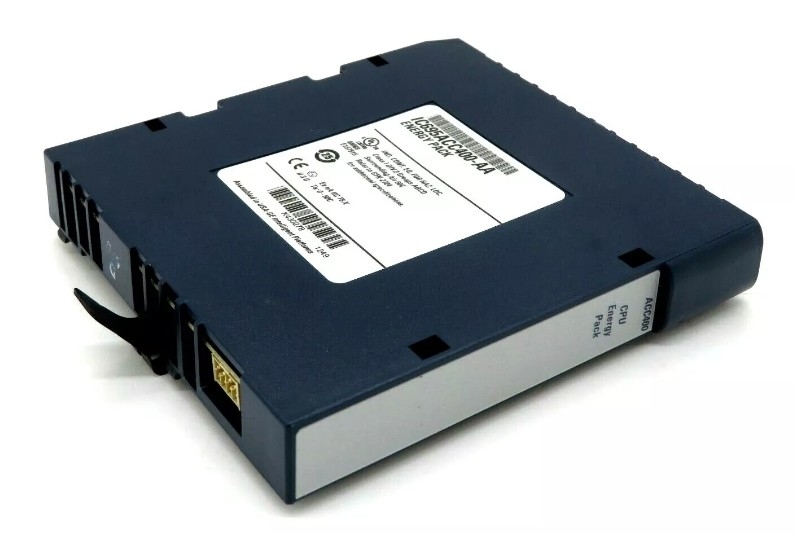

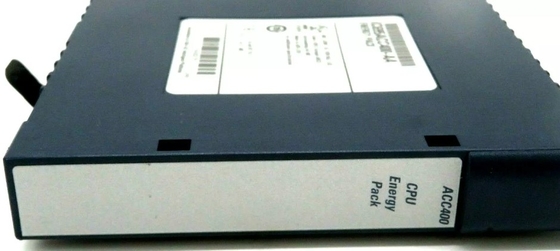

IC695ACC400 GE PACSystems RX3i Ενεργειακή συσκευή

IC695ACC400ΓενικάΜονάδα πρόσθεσης ενεργειακού πακέτου PACSystems RX3i

Πληροφορίες για το προϊόν:

Περιγραφή:

Το PACSystems* RX3i IC695ACC400 Energy Pack προορίζεται για χρήση με μία από τις ακόλουθες RX3i CPU: CPE302, CPE305 ή CPE310.

Σε περίπτωση απώλειας ισχύος του συστήματος, το Energy Pack διατηρεί την ενέργεια για αρκετό χρόνο ώστε ο CPU να γράφει το περιεχόμενο της μνήμης χρήστη σε μη πτητική μνήμη αποθήκευσης (flash).

Το Energy Pack τοποθετείται στην αριστερή πλευρά μιας μονάδας RX3i και συνδέεται με την CPU μέσω καλωδίου IC695CBL001.

Ενώ το σύστημα είναι ενεργοποιημένο, το Energy Pack χρεώνει από το RX3i 24 Vdc σιδηρόδρομο μέσω του καλωδίου I695CBL001 που συνδέει το CPU με το Energy Pack.

Το ενεργειακό πακέτο συμμορφώνεται με την οδηγία 2011/65/ΕΕ RoHS της ΕΕ, χρησιμοποιώντας τις ακόλουθες εξαιρέσεις που προσδιορίζονται στο παράρτημα: 7 (α), 7 (γ) -I και III.

Το Energy Pack τοποθετείται στην αριστερή πλευρά της μονάδας RX3i.

Η συσκευή είναι συνδεδεμένη με την CPU μέσω καλωδίου IC695CBL001.Για την εγκατάσταση του ενεργειακού πακέτου:

1Συμμετέχετε με τους άνω γάντζους τοποθέτησης στο πλαίσιο της μονάδας ενεργειακής συσκευασίας, όπως φαίνεται στο σχήμα 3.

2Γυρίστε το κάτω μέρος του ενεργειακού πακέτου στη θέση του.

3. Συνδέστε το καλώδιο IC695CBL001 από τον συνδετήρα στο κάτω μέρος του ενεργειακού πακέτου (εικόνα 2) στον αντίστοιχο συνδετήρα στο κάτω μέρος της CPU.

Σύνδεσμος φύλλου δεδομένων:ΓΕ IC695ACC400.pdf
