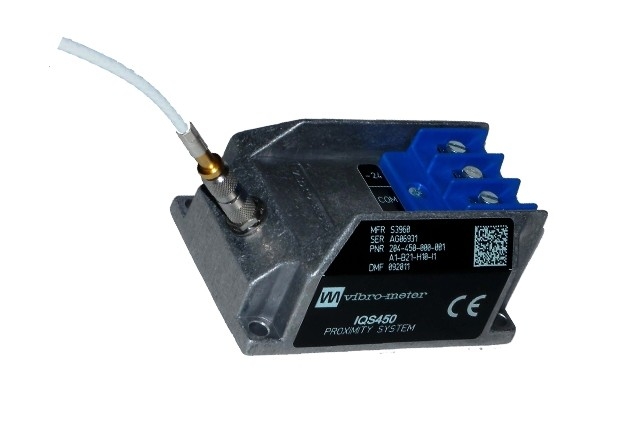

IQS450 204-450-000-002 Σύστημα μέτρησης εγγύτητας

Δοκιμαστικό προϊόνΣύστημα μέτρησης εγγύτητας

Πληροφορίες για το προϊόν:

Συμπληρωματικές πληροφορίες:

Περιγραφή:

Το σύστημα βασίζεται γύρω από έναν μη-συναντητικό αισθητήρα TQ401 και έναν συντηρητή σήματος IQS450.Το σύστημα παράγει τάση ή ρεύμα ανάλογο με την απόσταση μεταξύ της άκρης του μετατροπέα και του στόχου, όπως ένας άξονας μηχανής.

Ο συντηρητής σήματος IQS450 περιέχει έναν διαμορφωτή/διαμορφωτή υψηλής συχνότητας που παρέχει ένα σήμα κίνησης στον μετατροπέα.Αυτό δημιουργεί το απαραίτητο ηλεκτρομαγνητικό πεδίο που χρησιμοποιείται για τη μέτρηση του κενούΤο κύκλωμα του κλιματιστικού κατασκευάζεται από εξαρτήματα υψηλής ποιότητας και είναι τοποθετημένο σε μια ακονιστική συσκευή από αλουμίνιο.

Γενικές απαιτήσεις εισόδου μετασχηματιστή: Πηγή ισχύος υψηλής συχνότητας από κλιματιστή σήματος IQS450

Κλιματιστής σήματος IQS450:

Έξοδος τάσης, διαμόρφωση 3 καλωδίων:

• Η τάση στο ελάχιστο GAP: -1,6 V

• Τετάρμηση στο μέγιστο GAP: -17,6 V

• Δυναμικό εύρος: 16 V

• Αντίσταση εξόδου: 500 Ω

• Σύνδρομο βραχυκυκλώματος: 45 mA

Τρέχουσα έξοδος, διαμόρφωση 2 καλωδίων:

• ρεύμα στο ελάχιστο GAP: -15,5 mA

• ρεύμα μέγιστο GAP: -20,5 mA

• Δυναμικό εύρος: 5 mA

Δυνατότητα εξόδου: 1 nF

Η ένταση εξόδου: 100 μH
